幕墙被称作建筑的外衣，它不仅承载着建筑师对设计理念的表达，还要兼具遮风挡雨等基本功能。
Revit软件中提供了幕墙绘制的功能，但因为幕墙种类形式多样，在遇到具体的项目类型时，仍会无从下手，在建模之前方法选对很重要，本期我们就来说说常规幕墙的创建方法。
一、建筑幕墙的分类

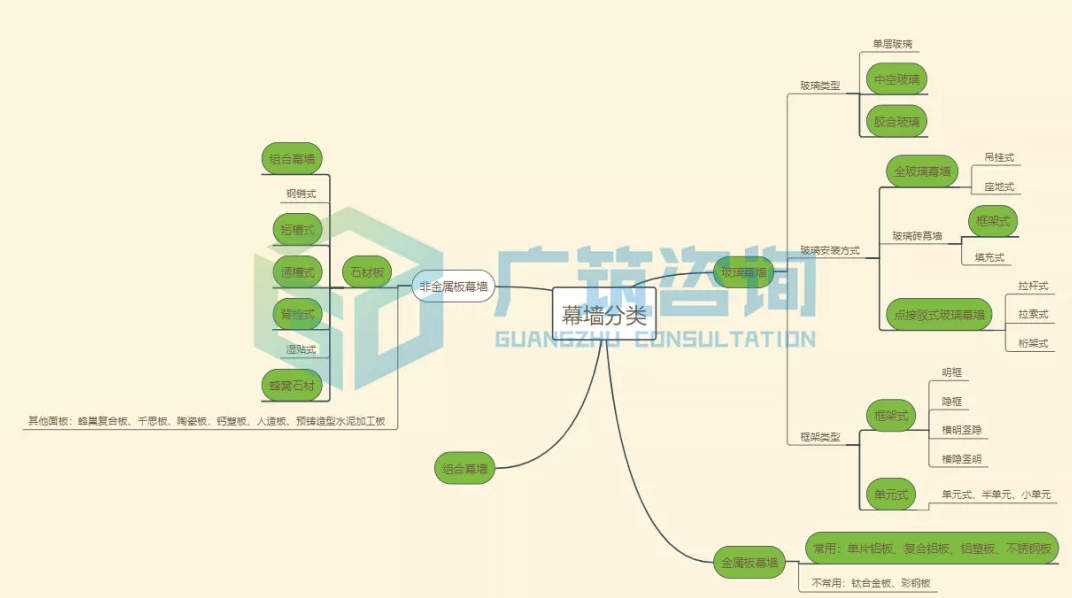

幕墙根据嵌板不同分为：玻璃幕墙、金属板幕墙（常用的嵌板面材有铝板、铝塑板、不锈钢板）、非金属板幕墙（常见的是石材幕墙）、组合幕墙（由不同材料的面板如玻璃、金属、石材等组成的建筑幕墙），根据嵌板类型及安装方式还可再进行详细分类。
如下图所示：
二、幕墙的创建方法
项目开始前需要对幕墙的类型及特点进行分析，结合软件的相应功能，确定幕墙的创建方法，我总结了三种创建思路：
1.用幕墙命令绘制；
2.体量+幕墙系统；
3.用族拼装。
详细方法步骤及各自适用场景如下。

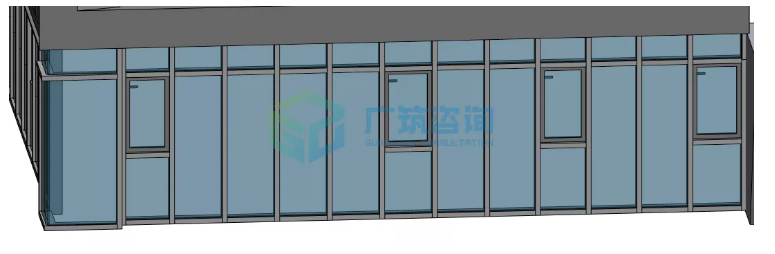

（1）用幕墙命令绘制
1）手动布局
① 打开墙命令，使用幕墙类型建模，是一块未经任何划分的玻璃幕墙；
② 通过建筑面板下幕墙网格进行手动的划分，控制网格间距；
③ 幕墙嵌板的替换。
适用场景：小面积、墙面垂直、网格分布无规律，多用于首层幕墙。
2)自动布局

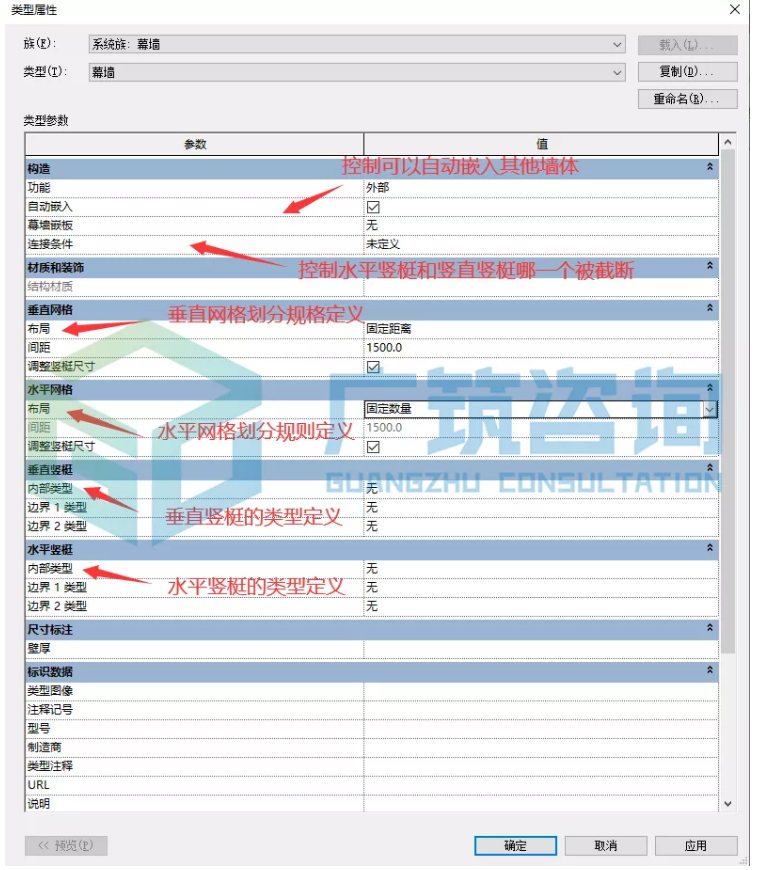

① 设置幕墙类型属性，自动划分网格。

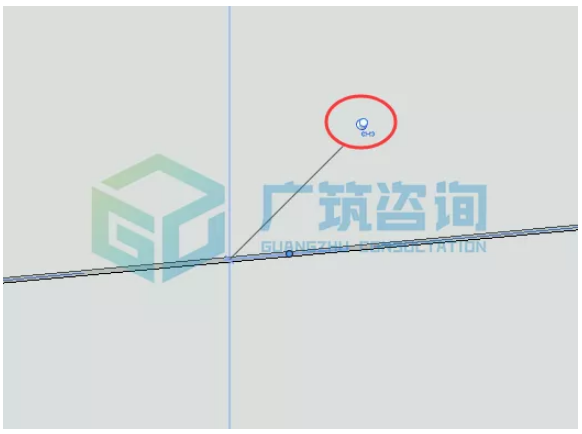

②手动修改单根网格线或幕墙嵌板，方法：先解除锁定，再手动输入数据
来调整网格间距，或替换嵌板。
适用场景：幕墙面积小、墙面垂直、网格分布有规律。

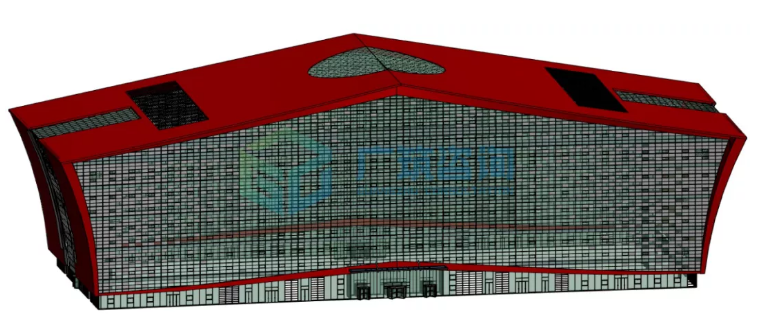

（2）体量+幕墙系统创建幕墙
1）内建体量，创建实体；
2）使用幕墙系统，拾取体量面生成幕墙。
适用场景：幕墙是全面积单一行式幕墙（除边部外，幕墙样式较少）或大面积单一形式。
（3）用族拼装创建幕墙

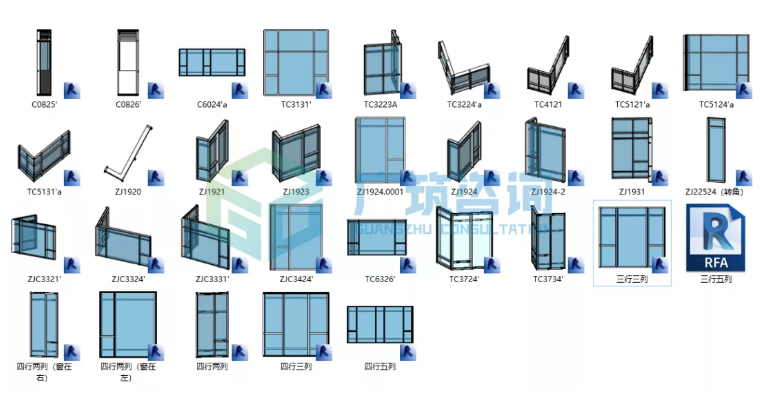

1）采用公制窗、公制常规模型族样板文件创建构件族，主要包括
① 本工程所需要所有类型的铝合金窗族
② 铝板族
③ 窗台及窗侧铝板收口族
④ 窗间铝板装饰族
⑤ 其他部位特殊构件族
2）项目环境模型组装
将创建好的幕墙各构件族载入到项目中，依据图纸进行组装。
3）其余部分幕墙创建
① 剩余玻璃幕墙、铝板/石材幕墙直接在项目中采用幕墙创建，用竖铤、玻璃嵌板、铝板/石材嵌板填充；
② 竖向铝板装饰部位，可直接采用基本墙嵌板替换或使用内建模型进行创建。

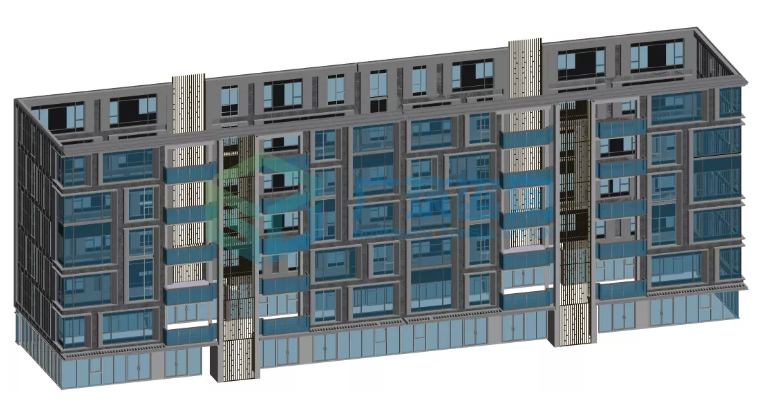

4）完成整个项目的幕墙工程

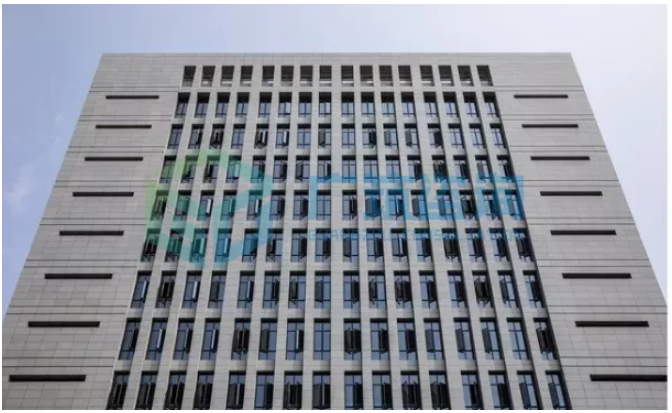

适用场景：用于石材及铝板、玻璃复合幕墙，铝单板或石材和玻璃幕墙间隔布置。

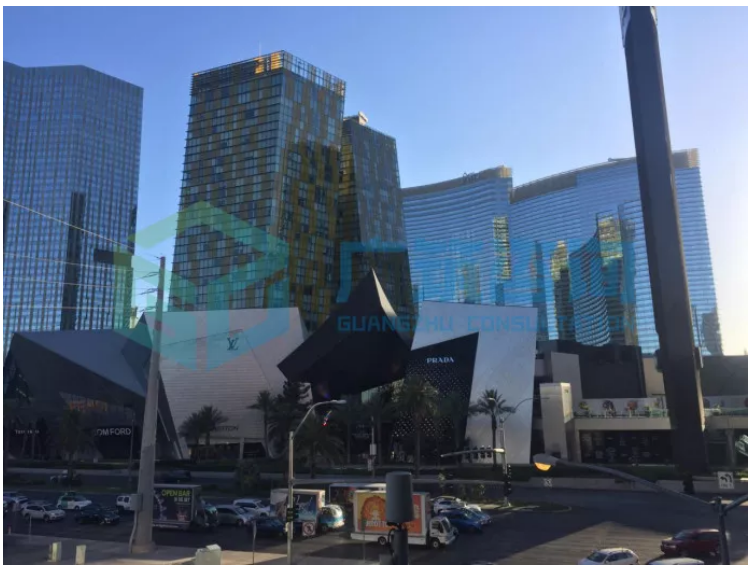

以上就是Revit创建常规幕墙的方法，而双曲面或其他异形的幕墙，需要用到Rhino,配合Grasshopper来完成。
