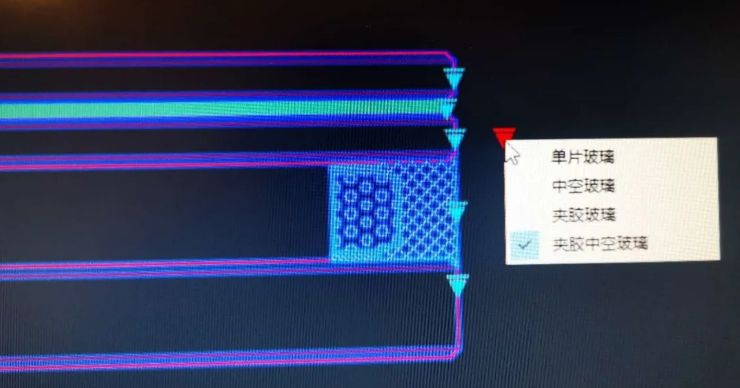

CAD的动态块具有灵活性和智能性，用户在操作时可以轻松地更改图形中的动态块参照。可以通过自定义夹点或自定义特性来操作几何图形。可实现块的参数化设计。如下图就是一幕墙玻璃嵌板的动态块。除了可以控制尺寸标注外，还可以控制图形显示，大大提高CAD绘图的工作效率。
是否可以用Revit族来实现动态块的各种功能？今天我们就以此来分享一款具有同样功能的族。
同样是玻璃面板，但是在Revit中需要注意区别对待，窗和幕墙使用的玻璃面板，是不一样的。我们之前分享过使用公制常规模型制作的窗的玻璃面，而今天我们尝试使用公制幕墙嵌板来制作该族。
族样板：公制幕墙嵌板
族类别：建筑—幕墙嵌板
使用族样板文件创建的嵌板，在项目中创建完幕墙之后，嵌板可以实现自动填充幕墙网格。并且明细表单独对幕墙嵌板进行统计。

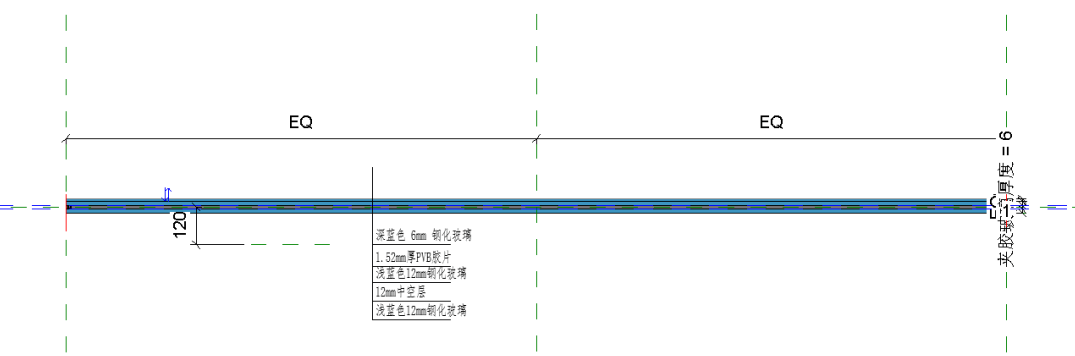

族：参照标高楼层平面视图
幕墙嵌板族样板文件给定的默认嵌板规格为3000mm*4000mm，不能更改，嵌板规格参数为报告参数。本族创建完成之后，又嵌套了多重标注标记的族。

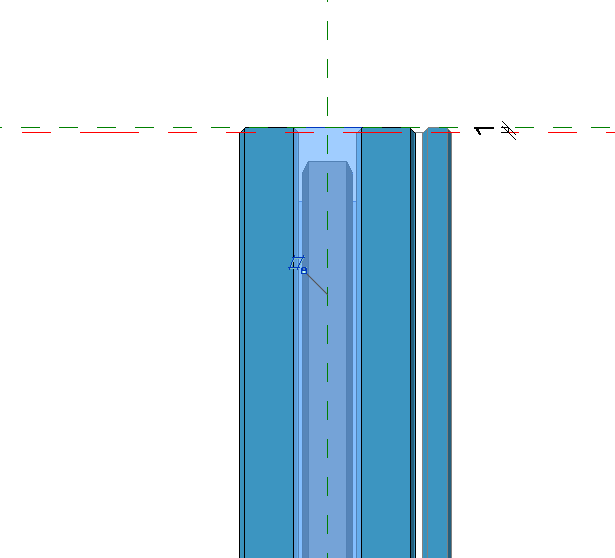

族：右立面视图（局部）
该族是根据夹胶中空玻璃的构造，分别用拉伸及放样创建了9个形体。值得注意的是2018版本之后，为参照平面增加了子类别及族约束验证的功能，大大方便了精细化形体的创建。例如本族的拉伸形体将玻璃的磨边倒角进行了表现。

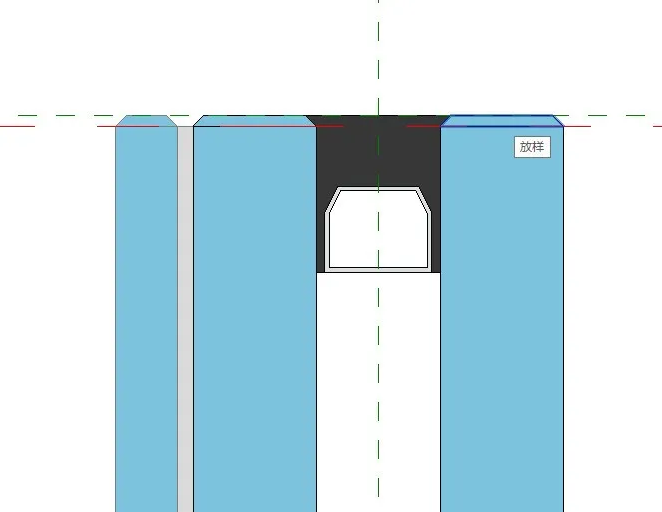

通过剖面更容易看到族形体创建的细节。其简单就是在拉伸及放样轮廓的对齐锁定，放样路线即为嵌板参照平面边界。
族参数：
根据CAD动态块的功能，在族参数设置上也完全体现出来。并采用多种材料标记族进行标记，标记与族参数进行了关联，同时对该标记进行了可见性参数设置。可见性参数控制形体的显示表达构造。

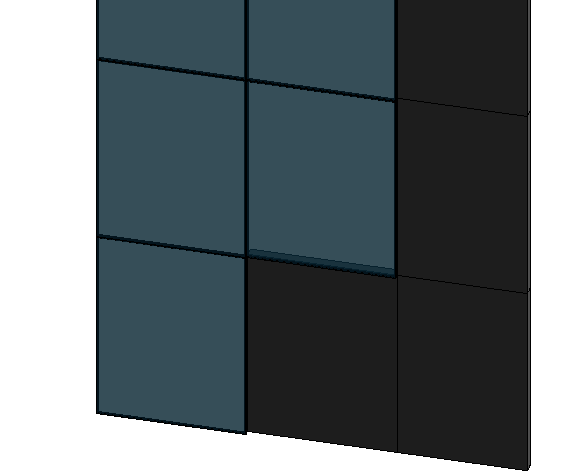

在项目中创建幕墙，载入该幕墙嵌板族。

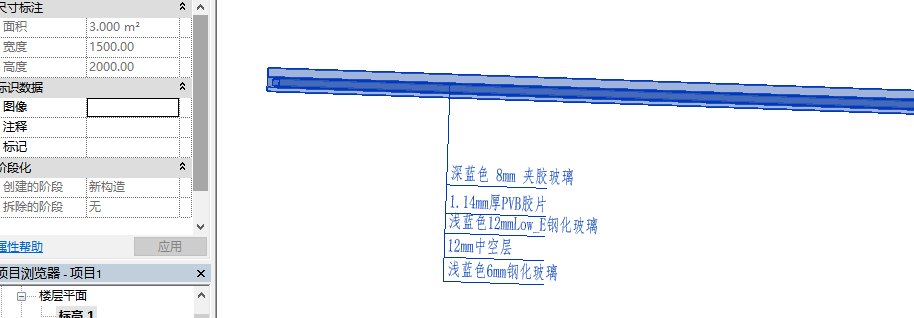

Revit自动统计出来玻璃嵌板规格和面积。

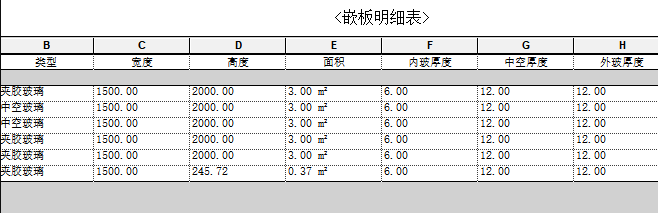

Revit明细表自动统计出本幕墙所有玻璃嵌板类型规格及面积。
