如何绘制门窗CAD2021

在CAD软件中绘制门窗是建筑设计中的重要步骤之一。门窗的准确绘制可以帮助建筑师和设计师更好地实现设计理念，并确保建筑结构的完整性和功能性。在CAD 2021中，绘制门窗变得更加简单和高效。以下是绘制门窗的步骤：

1. 创建图层：在绘制门窗之前，首先要创建一个新的图层。选择“图层”选项并点击“新建”按钮。在弹出的对话框中，输入图层的名称，例如“门窗”，并设置合适的颜色和线型。确保将门窗图层设置为当前图层。

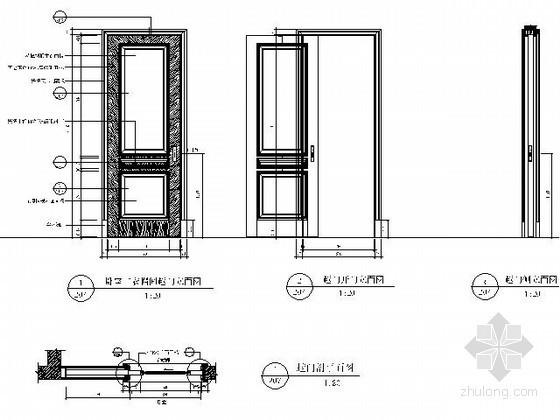

2. 绘制门窗：选择绘制门窗的工具，通常是矩形或多边形工具。根据建筑设计的要求和门窗的尺寸，在CAD绘图区域中点击并拖动鼠标来绘制门窗的外轮廓。根据需要，可以使用CAD软件提供的其他工具来绘制门窗的详细构造，如玻璃、框架和开关等。

3. 添加尺寸和注释：为了确保门窗绘制的准确性和易读性，在绘制完成后，添加尺寸和注释是非常重要的。选择尺寸工具并点击门窗的边缘，CAD软件将自动显示门窗的尺寸。通过选择注释工具，您可以添加更多的信息，如门窗的材质、颜色和厚度等。

4. 调整绘图设置：在完成门窗的绘制和注释之前，您可以根据需要对绘图进行调整。您可以选择不同的图层显示或隐藏，以提高绘图的清晰度。此外，您还可以使用CAD软件提供的缩放和旋转工具来调整门窗的大小和方向。

5. 保存和打印：最后，在绘制门窗完成后，确保保存您的CAD文件。选择“文件”选项并点击“保存”按钮，将文件保存到适当的文件夹中。如果需要，您还可以选择打印门窗图纸，以便在实际建筑项目中使用。

绘制门窗是CAD软件中的基本技能之一。通过遵循以上步骤，您可以在CAD 2021中轻松绘制门窗，并确保设计的准确性和可读性。通过CAD软件提供的丰富工具和功能，您可以更好地实现建筑设计的目标，并为建筑项目的成功做出贡献。
