前言：Revit结构正向设计包括结构平面施工图绘制、梁平法施工图绘制、板配筋图绘制、竖向构件绘制、楼梯坡道的绘制、基础绘制及节点详图的绘制方法，在前几篇文章中讲到了Revit平台下结构平面施工图的绘制、竖向构件的绘制，本文将着重介绍在Revit平台下实现梁平法施工图的绘制工作。
研究意义

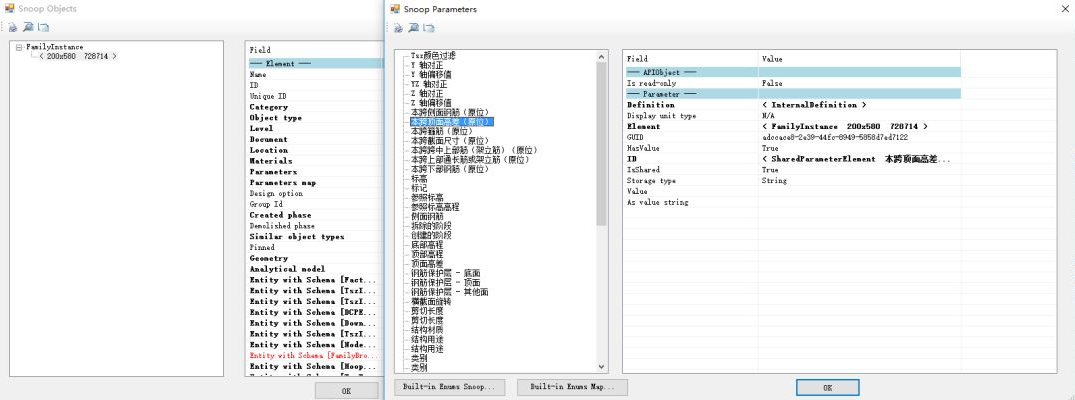

在结构设计中梁平法施工图一直是一个难点问题，也是审图的重点关注对象，规范及图集中对梁的要求非常多，因此绘制梁图是一件痛苦的事情，不光效率低，而且容易触犯强条。个人认为目前绘制梁平法施工图之所以如此痛苦，根本原因在于CAD平台下，计算机能够获取的梁信息太少，梁配筋图的智能化程度太低，绝大部分的工作，计算机没有帮我们完成。BIM技术的出现，对于整个土木行业是一场革命性的改变，BIM技术带来的不仅仅是从二维平面到三维模型的转变，我认为BIM技术最核心的是数据，利用这些数据可以进行大量的后处理工作。在Revit平台下，计算机读取的梁信息不再是像CAD平台下的两根虚线，而是能够读取到模型中具体的代表梁的一个数据集合，包括它的几何信息、材料信息，物理信息、属性等各种类型的信息。下图一为通过lookup查看到模型中一根梁的数据信息。
图一BIM模型中梁的数据信息
通过对这些信息进行处理可以规避很多的配筋错误，提高工作的准确性，这也是本次正向设计梁平法施工图的研究意义所在。
实现路径

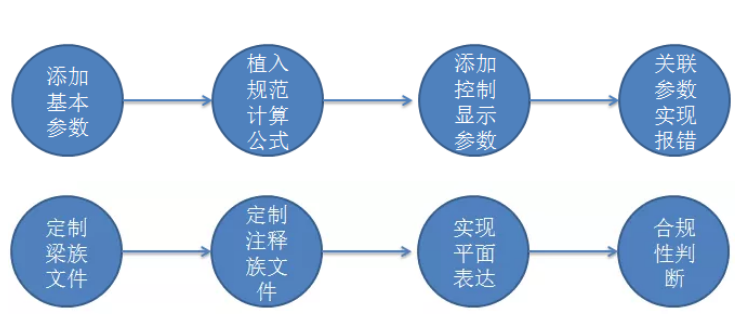

本次正向设计系列研究梁平法施工图的表达方式将继续延用二维平法施工图的表达形式，研究思路是通过在梁族文件中加入平法施工图相应的配筋参数，然后定制相应的注释族来显示梁配筋信息，在浏览器梁施工图视图下，通过对梁的属性进行注释，来达到梁平法施工图的显示效果，最后在梁族中植入相应的计算公式，来检验梁的合规性。具体步骤如下图二所示：
图二revit平台下梁施工图绘制思路
梁族定制

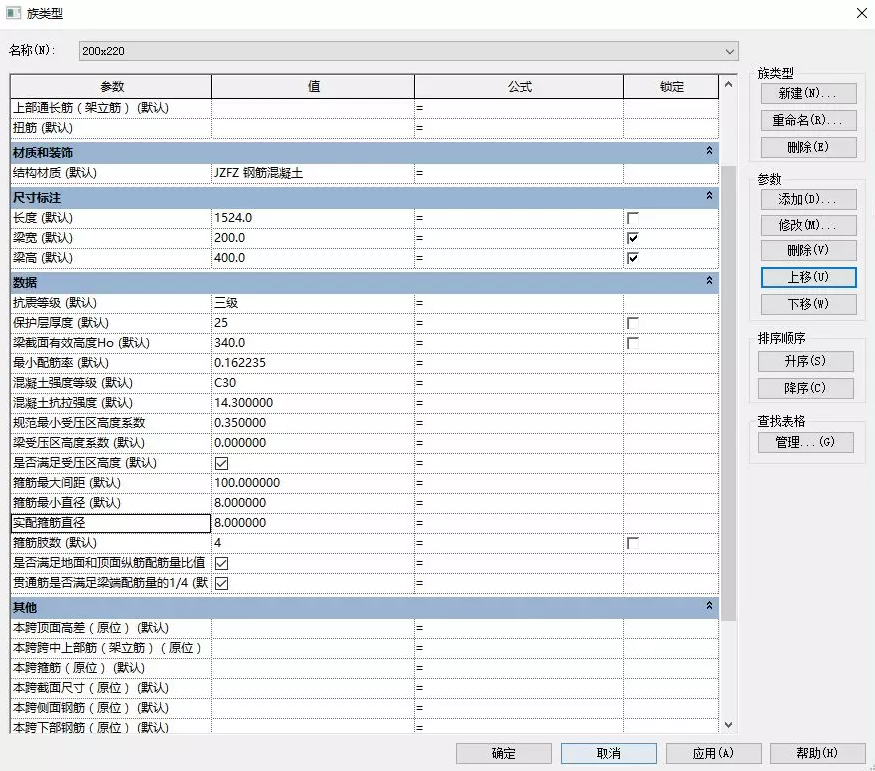

Revit原始模型中提供的梁族，只包含几何信息、物理信息及基本的属性，为此还需要对梁族进行专业化的定制，以满足梁平法施工图的需求。具体来讲，需对梁族添加配筋的相应信息，如梁编号、截面、跨数、箍筋、支座钢筋、贯通钢筋、梁底钢筋、扭筋、附加箍筋、吊筋等，需注意的是所有自定义添加的属性均应该以共享参数的形式添加以便在后期注释标签族中可以正确显示。如下图三所示：
图三梁族添加配筋信息及规范信息
标签制作
在Revit平台中梁的属性可以通过注释族来显示，因此需针对梁族定制相应的注释标签族以达到平法施工图的显示效果，这些标签应该包含梁集中标注、左支座原位标注、右支座原位标注、贯通筋原位标注、底筋原位标注、箍筋原位标注及扭筋原位标注等。以梁集中标注标签为例简单讲解如何定制梁集中标注标签族。
定制梁标签的方法：

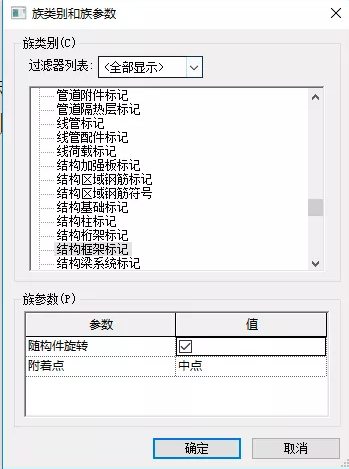

1>新建注释类族“公制常规注释”，修改族类别为“结构框架标记”，勾选随构件旋转，旋转附着点为中点。如图四所示
图四族类别和族参数
2>点击菜单栏“标签”选项进入编辑标签选项卡，在类别参数列表中选择集中标注所需的梁族相应信息，按照平法施工图的表达习惯，在样例值的前缀或后缀可加入特殊字符进行表达，例如可以在扭筋样例值前缀加入字母N来满足扭筋的表达习惯。如图五所示：
图五添加梁标签信息

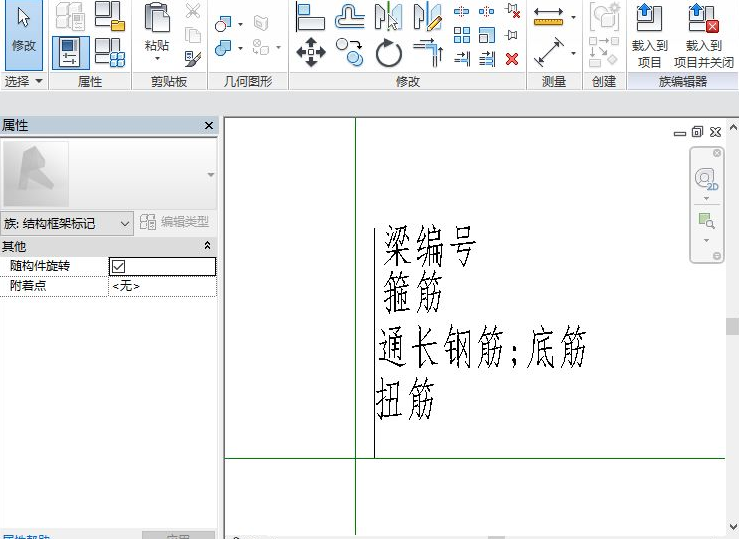

3>将所建立的标签按照平法施工图的顺序进行摆放，即完成集中标注标签族的制作。如下图六所示：
图六完成集中标注注释族
平面视图的表达
在Revit项目浏览器中选择梁施工图设计视图，在该视图下选择视图样板为项目模板中已定义好的梁施工图设计样板如下图七所示：
图七选择梁施工视图样板
选择好视图样板后，可对视图中的梁进行批量注释，首先选择注释选项卡中“按类别标记”选项，点击修改标记选项卡，在出现的对话框中载入之前已定制的梁标签族，并且将结构框架默认注释标签替换成自定义的标签族。如下图八所示：
图八载入注释族文件

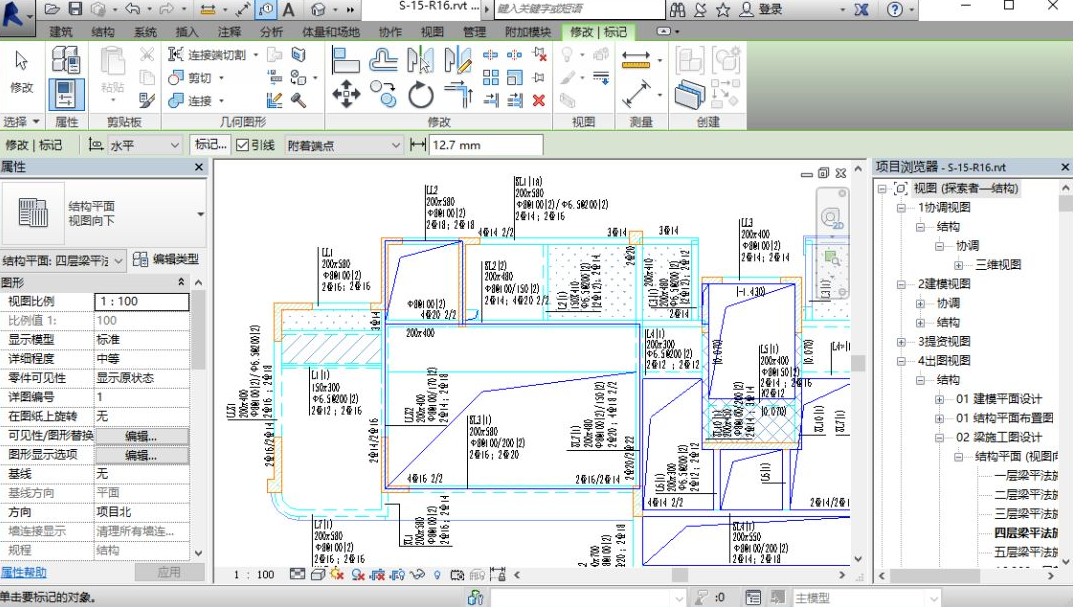

载入注释族后选择注释选项卡，梁注释选项，可批量进行梁注释，也可以通过类别注释分别对每一根梁进行标记。完成后的梁平法施工图显示如下：
图九Revit平台下梁平法施工图显示效果
合规性判断

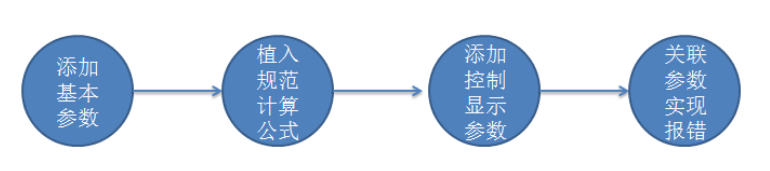

在Revit平台下，由于模型中的梁代表了一个数据的集合，因此可以充分利用这些数据进行后处理，来判断梁配筋是否满足规范要求。Revit中族文件可支持一些简单的判断和条件函数，在此基础上，本次正向设计梁合规性判断研究思路为首先在梁族中添加判断合规性所需的基本参数，如梁的抗震等级、混凝土强度等级，保护层厚度、钢筋等级、钢筋抗拉强度、规范要求纵筋最小配筋率等。然后在梁族中植入相应的计算公式，例如可以添加梁最小配筋率计算公式、梁受压区高度验算公式、锚固长度计算公式等。最后添加控制显示的参数，将该参数与植入的计算公式进行匹配，通过对参数可见性的控制，来实现当梁配筋不满足规范要求时，出现报错提示。研究思路如下图十所示：
图十合规性判断研究思路
总结
本文讲解了在Revit平台下进行梁平法施工图绘制的研究思路，研究的核心是通过自定义梁族文件及配套注释族文件，来到达平法施工图的显示效果；通过对梁的参数数据进行后处理，来进行梁配筋的合规性判断。本文仅采用定制Revit族文件进行梁平法施工图的绘制及合规性判断，后期将研究在族文件中预留相应的参数接口，通过二次开发的形式来批量生成梁族注释及判断合规性。数据是BIM的核心，用好这些数据，将会使设计更加高效准确，本文仅提供一种研究思路，旨在起到抛转引玉的作用。
