在使用Revit建模过程中，有些图元的部分构件要求在平面显示，在立面或三维视图不显示，或者在粗略模式不显示，精细模式显示，例如门族，门平面表达在平面视图显示，在立面、三维视图不显示，门开启方向在立面视图显示，在平面、三维视图则不显示，或者门的详细构造，例如门把手在平面视图“粗略”模式不显示，在“精细”模式显示，那么怎么控制呢？下面进行简单讲解。

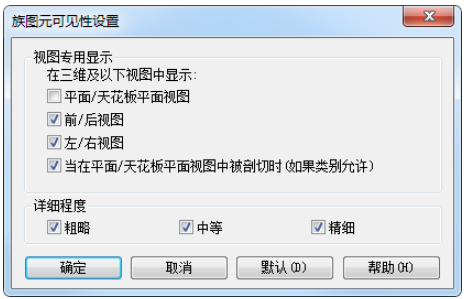

1、在对族进行编辑的过程中，选中需要设置可见性/图形替换的图元，例如门构件的门把手，在“属性”面板中“图形”栏中，点击“可见性/图形替换”后的“编辑”命令，弹出“族图元可见性设置”对话框，如图所示。
2、“族图元可见性设置”对话框中，分为“视图专用显示”和“详细程度”。如若取消勾选“平面/天花板平面视图”、“前/后视图”、“左/右视图”和“当在平面/天花板平面视图中被剖切时（如果类别允许）”，则该构件在想对应的视图则不显示（其中“当在平面/天花板平面视图中被剖切时（如果类别允许）”表示允许被剖切的构件在平面/天花板平面视图被剖切时，可以控制其在剖面视图的显隐）。
3、在不取消勾选“视图专用显示”的情况下，如若取消勾选“粗略”、“中等”、“精细”，例如取消勾选“粗略”，该构件在项目中，“详细程度”为“粗略”模式，则不显示。

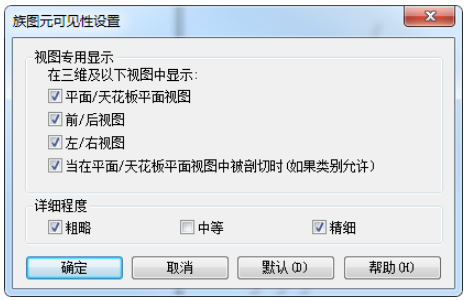

4、例如，将门的门把手在族编辑过程中，将“可见性/图形替换”下“详细程度”中“中等”取消勾选，如图所示。

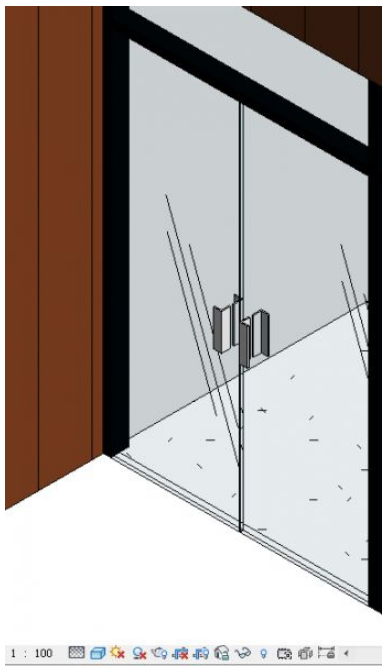

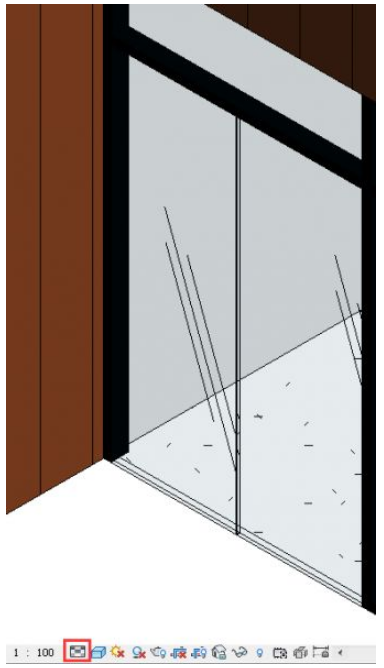

5、编辑完成后，载入到项目中，例如三维视图中，将“详细程度”切换为“中等”，门把手则不显示；切换为“粗略”或者“精细”，门把手则显示，如图所示。
意义：学习上述文章，了解到在进行族编辑的过程中，通过对构件的“可见性/图形替换”进行设置，可以控制构件在项目中相对应视图的显隐，同时，如果遇到构件在项目中不显示的情况，除了查看项目中视图的可见性控制，还需要查看该构件族中的“可见性/图形替换”的设置。
