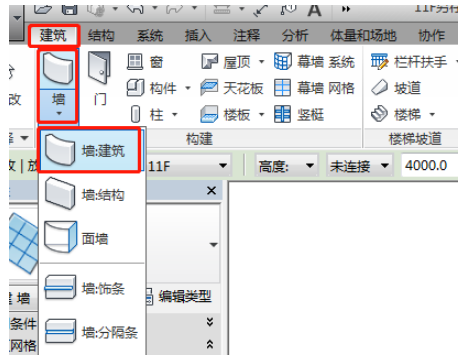

在建筑面板中找到并点击“墙”选项，在下拉菜单中选择“墙：建筑”。
如图一
图一

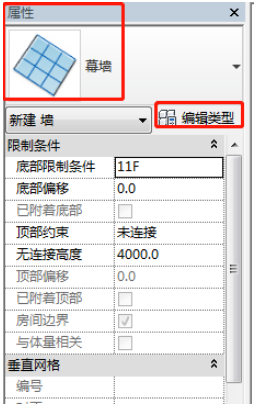

在属性中选择幕墙并编辑类型。如图二
图二

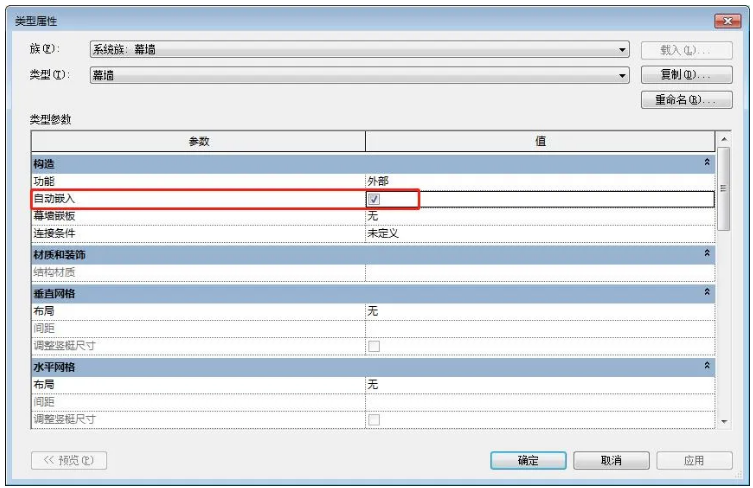

在打开后的菜单中勾选“自动嵌入”选项并确定，新画的幕墙才会自动将已经画好的实体墙自动打断。如图三
图三

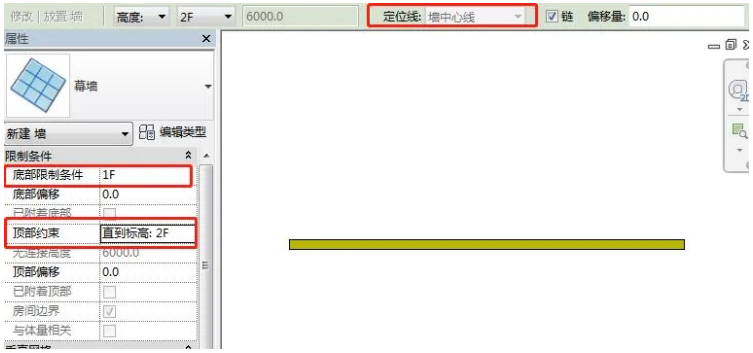

绘制前编辑好幕墙的信息，因为幕墙“定位线”没有多种选项，只能是核心层中心线，只需将“底部限制条件”和“顶部约束”设置好就可以布置了。如图四
图四

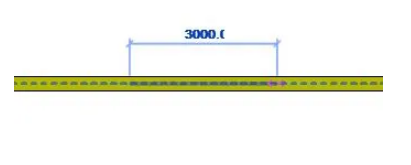

如图五所示，选择好所需要的起点与终点后沿既定路线画出幕墙路径。
图五

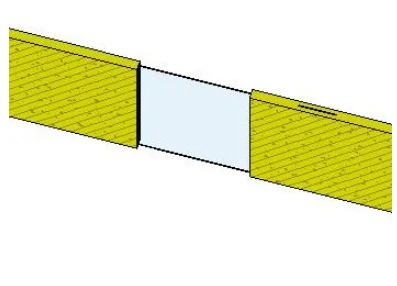

如图六所示，即为打断了实体墙的幕墙。
图六
