在施工时，很多时候需要详细的墙面分层示意图，而在revit中，三维和立面无法看到墙体内部构造，只有剖面才会显示墙体内部构造，但不够直观，今天带大家学习在revit中如何制作能在三维展示的墙面分层示意图。

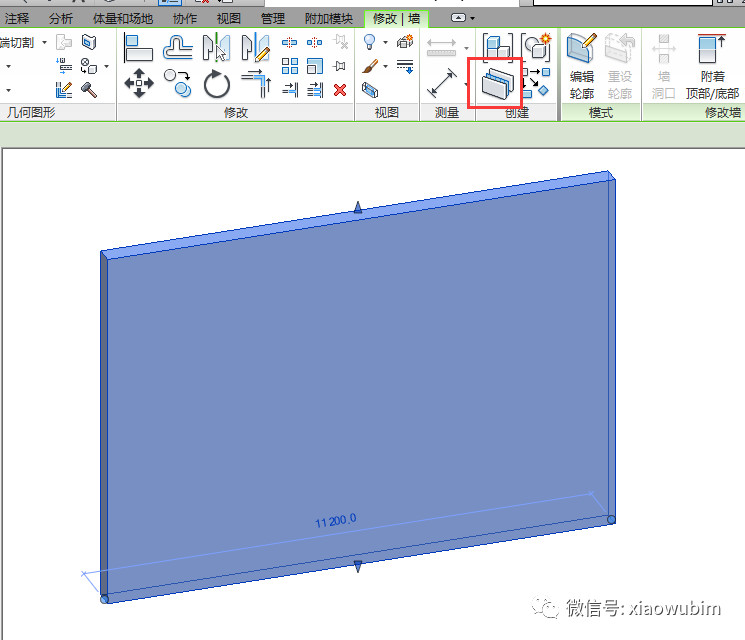

1、在三维中选择要创建墙面分层的墙体，点击“创建”中的“创建零件”命令。

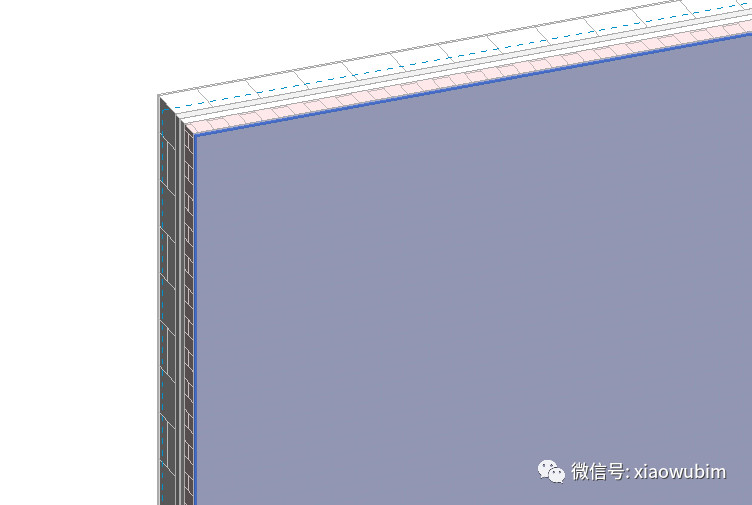

2、如图所示，墙体根据创建时的材质设置被分为不同的“零件”（即墙体分层）。

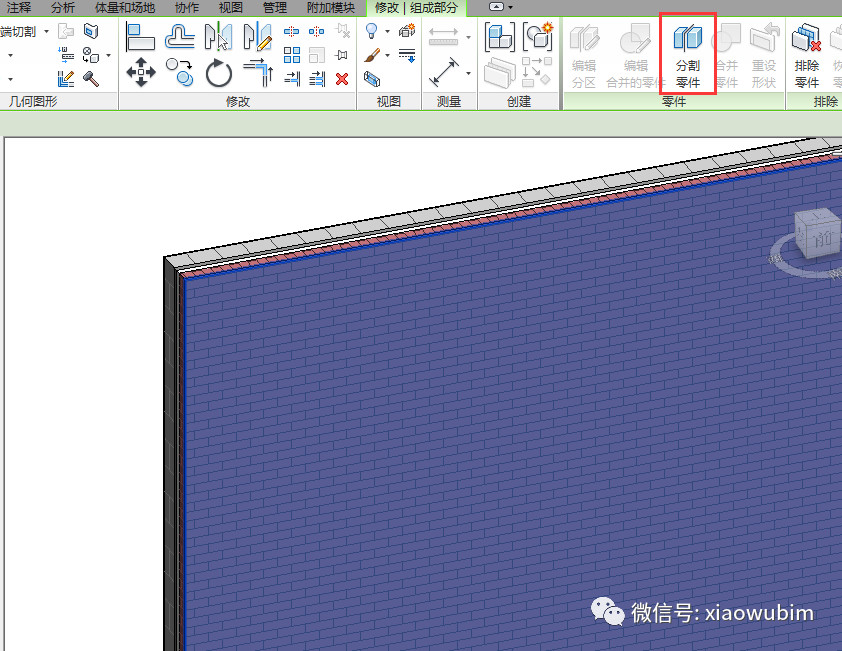

3、选择最上层的墙体，点击“分割零件”命令。

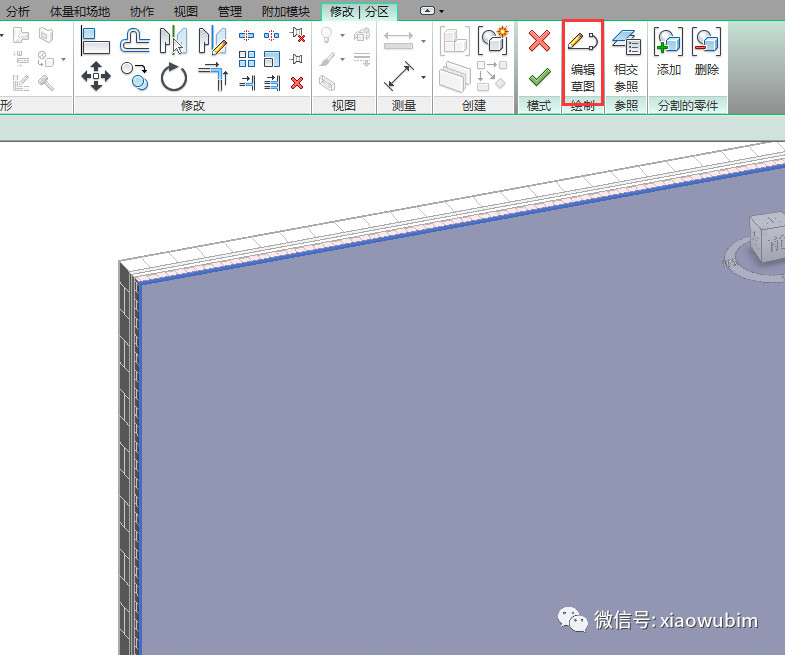

4、命令跳转后点击“编辑草图”命令。

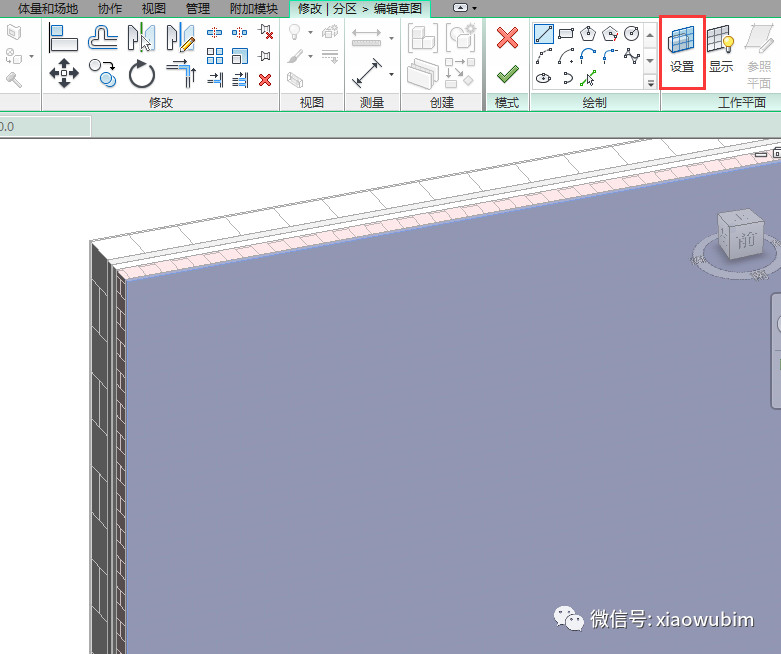

5、由于默认工作平面为标高1，我们需手动设置工作平面为墙面。点击“工作平面”中的“设置”命令。

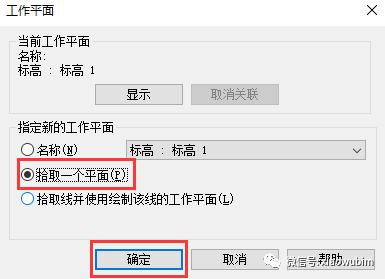

6、在弹出的对话框中选择“拾取一个平面”命令并确定。

7、拾取墙面为工作平面（出现如下图所示的蓝色虚线则设置成功），此时绘制草图线出现在墙体上。

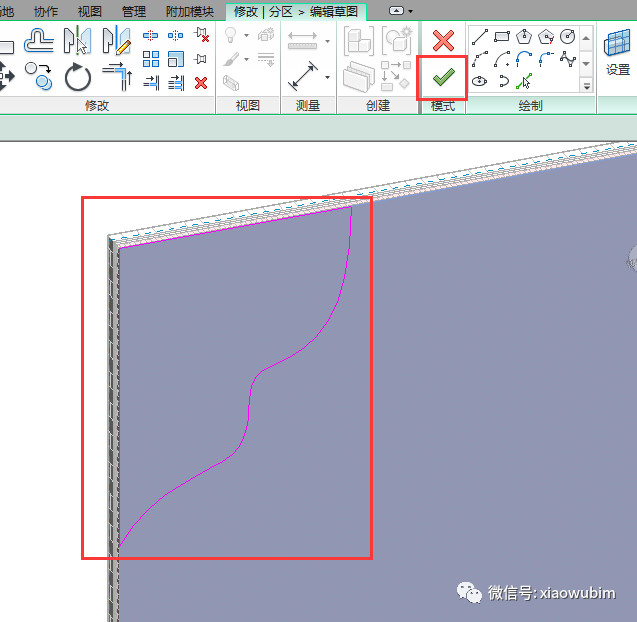

8、绘制如下图所示的草图线（根据要展示的细节确定尺寸及图形）并点击完成。

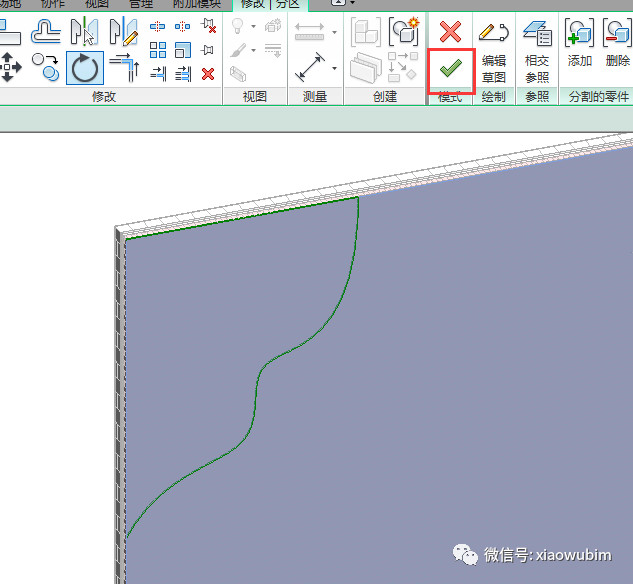

9、模型中出现完整的分割轮廓并再次点击完成。

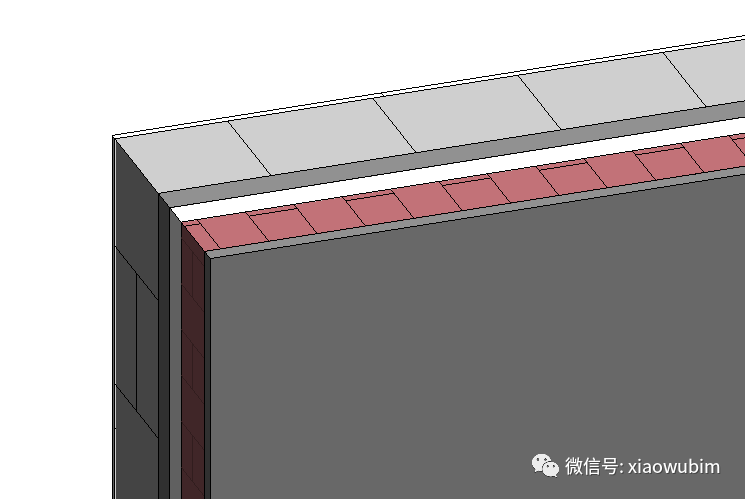

10、选择分割完成的最上层墙体，点击“排除零件”命令。

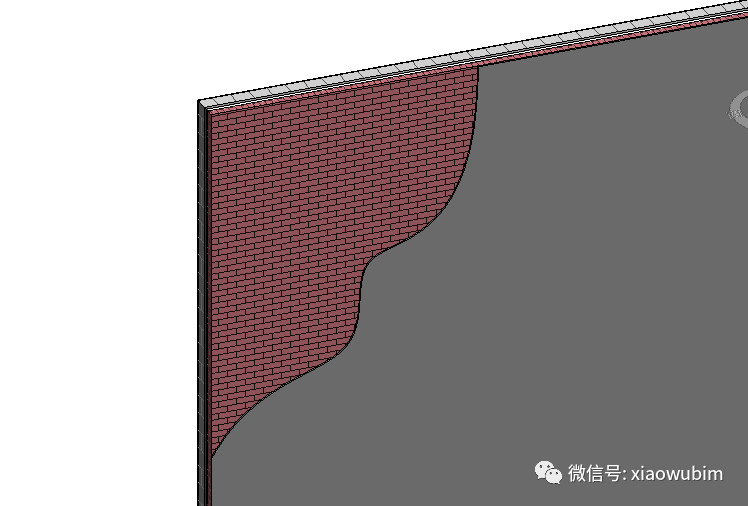

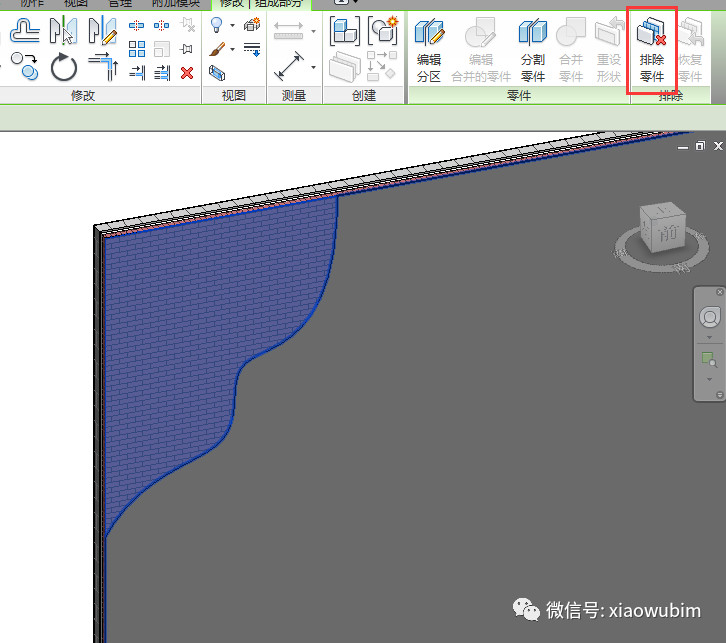

11、排除完成的效果如图显示，下层墙体的材质展示在图中。

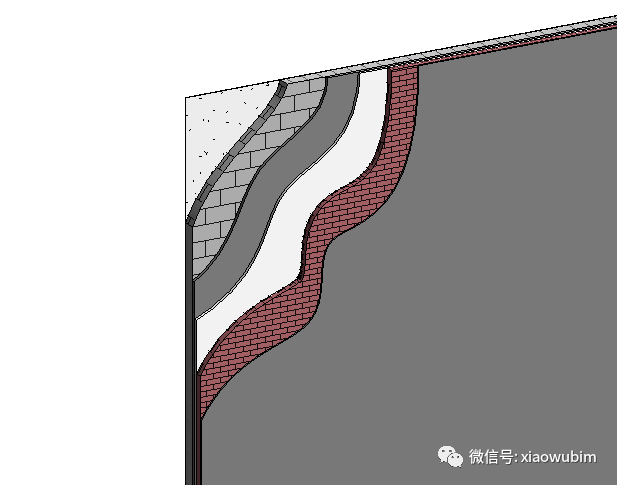

12、以相同的方法对所有层的墙体进行分割拆除（分割轮廓逐渐变小，最后一层不做分割），最终效果如下图所示。
