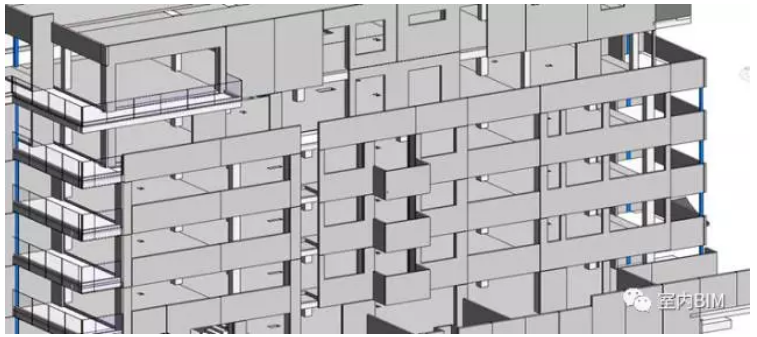

像Revit中的大多数情况一样，有很多方法可以实现预期的结果。以斜接梁为例。对预制板进行建模是另一个典型的例子。我工作的很多建筑物都有预制板，而我作为一个结构绘图员来模拟和设置每个面板。有时候这很简单，每个面板都是相当长方形和均匀的，但是有时面板会很复杂，有很多空隙和台阶。本博客文章将介绍在Revit中可用于对预制面板进行建模的每种方法的优缺点。

    REVIT使用拆分与间隙的预制面板（禁止连接）

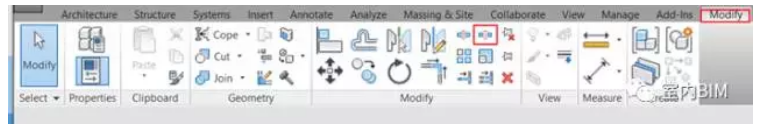

    通常情况下，我们将把预制墙模型化为连续的模型，随着我们进行到开发或详细设计，我们将开始将预制墙分割成单个的面板。一个简单的方法是使用SplitwithGap工具。这可以在修改选项卡上找到。我们所做的只是指定关节间隙尺寸，然后单击我们想要分割的预制墙上的位置。

    在墙上的连接，你可以使用“不允许连接”来分隔角落的面板。只需右键单击墙的末端（在计划中），然后选择不允许加入。这阻止了想要连接在一起的墙壁。

    优点：

    这是非常容易的，创建准确的间隙尺寸，每个面板是一个单独的墙（用于标记个别面板），垂直和水平拆分，

    缺点：

    真的只对简单的面板有用，

    使用显示REVIT预制面板

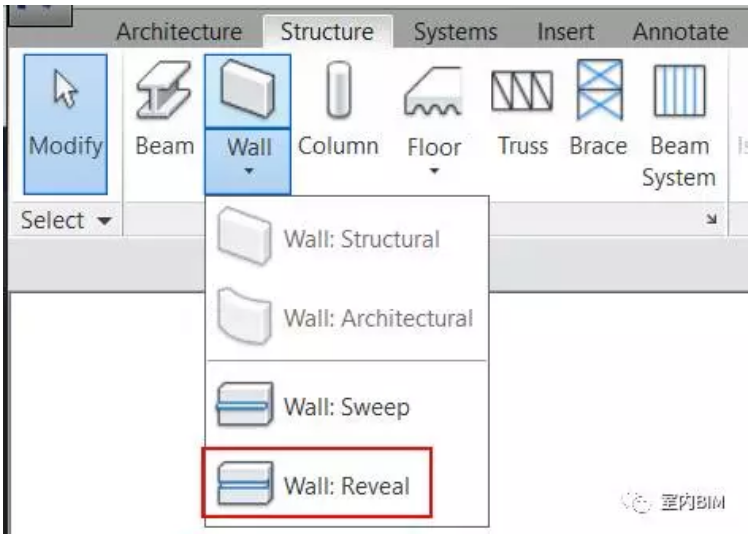

    要使用“显示”对预制面板进行建模，我们需要处于剖面或立面视图中。在结构选项卡上，单击Wall按钮上的下拉列表并选择Wall：Reveal。

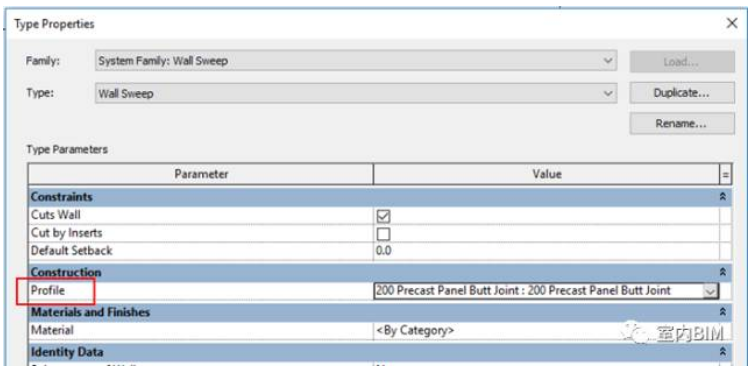

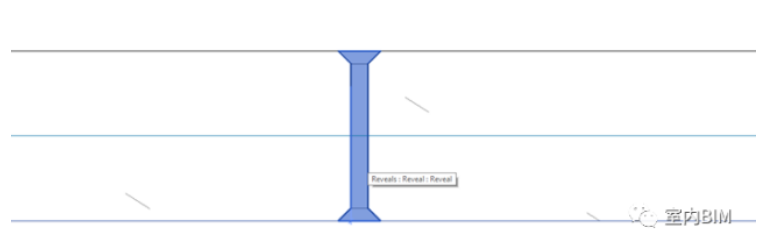

    接下来选择水平或垂直放置，然后在您想要接合的位置点击墙壁。选择你刚刚做出的Wallsweep，然后编辑类型属性。在这里你可以选择你的面板连接的配置文件。

    要创建此配置文件，请从“配置文件”族模板开始。

    优点：

    非常容易做，创造准确的缝隙维度和外形，垂直和水平的联接

    缺点：

    您必须创建一个配置文件（额外的步骤），一个连续的墙，所以不能标记每个面板

    REVIT使用零件的预制面板

    使用零件创建预制面板非常独特，因为墙体保持不变-但在每个视图中，您可以选择显示所创建的零件（面板）或原始墙体。

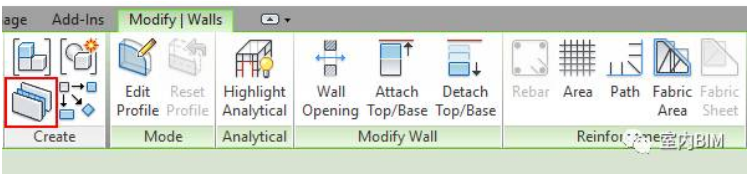

    首先，选择预制墙，然后单击修改墙选项卡上的创建下的零件按钮：

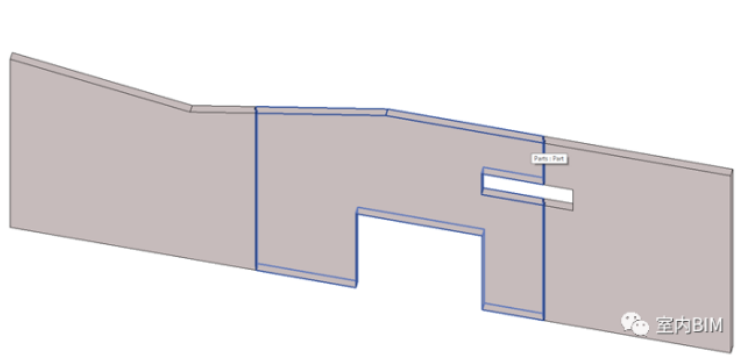

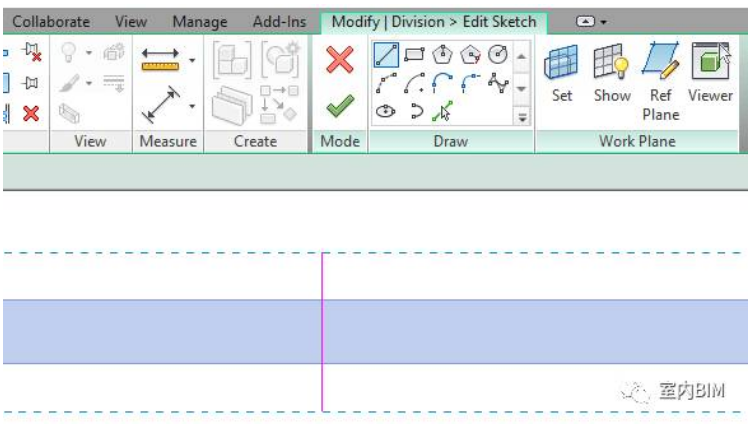

    接下来，点击分割零件然后编辑草图。在这里，您可以在面板关节的位置（蓝色虚线之间的草图）中绘制草图：

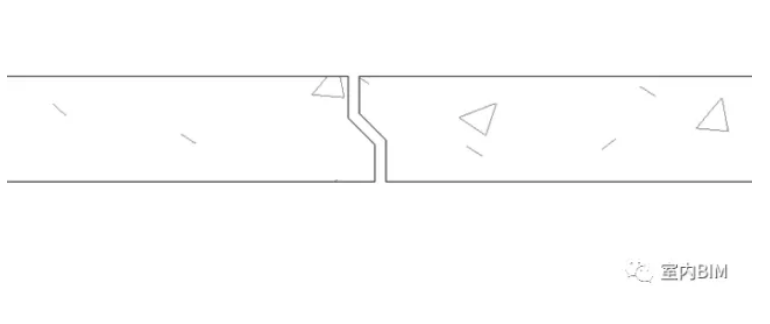

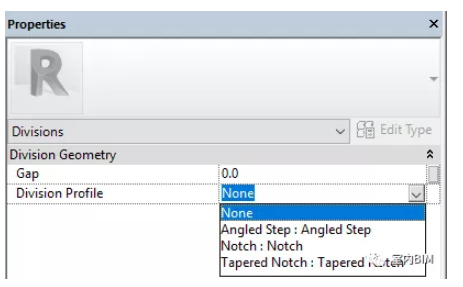

    在属性栏中，您可以选择将间隙尺寸应用到每个关节，和/或应用一个配置文件：

    要创建此配置文件系列，请从“分区配置文件”系列模板开始。

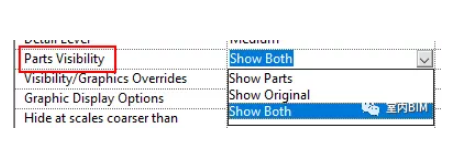

    不要忘记在每个视图中指定是否要显示部件（面板），显示原始墙或显示两者：

    优点：

    这很容易，创建准确的间隙尺寸，可以应用间隙轮廓，可以标记部件（每个面板），每个面板都有自己的形状手柄，因此可以是不同的厚度等。

    缺点：

    必须在每个视图中指定部件的可见性，

    REVIT预制面板使用幕墙

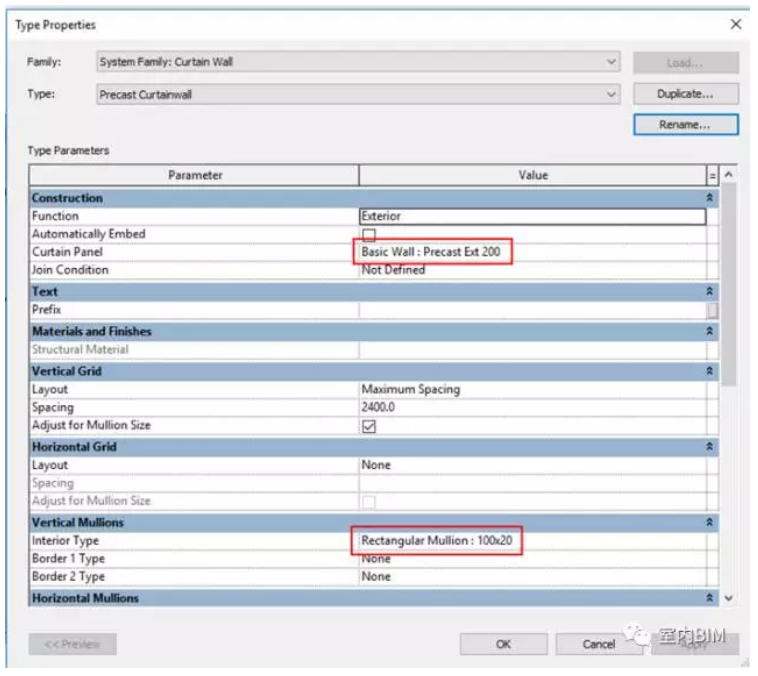

    要使用此方法，您需要创建预制幕墙。将窗帘面板设置为预制墙（或只是具有正确厚度的混凝土墙）。

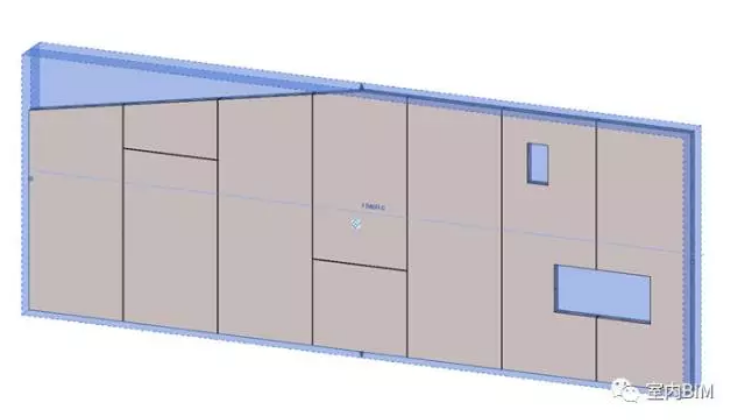

    然后，您可以根据需要设置垂直和水平网格。例如，如果您需要的面板宽度最大为2.4米，则可以将垂直网格布局更改为“最大间距”，将间距更改为“2.4米”。现在，当你模拟你的墙壁，每个面板将是相等的宽度不超过2.4米宽。或者，您可以使用“窗帘网格”工具来指定您自己的网格。

    要制作接缝，创建一个宽度为所需间隙尺寸的幕墙竖框。只是隐藏在幕墙竖框在你看来，你将留下只能用正确的空白面板。您可以使用编辑配置文件来创建空洞或不同的墙面配置文件。

    优点：

    相当容易设置，创建准确的缝隙尺寸，可以为面板设置固定数量或最大宽度，可以标记单独的面板（窗帘面板标签），可以使用墙壁开口或编辑轮廓创建空隙，

    缺点：

    面板间隙实际上是一个你不得不隐藏的幕墙竖框，你不能在面板中建模钢筋

    REVIT使用空隙的预制面板

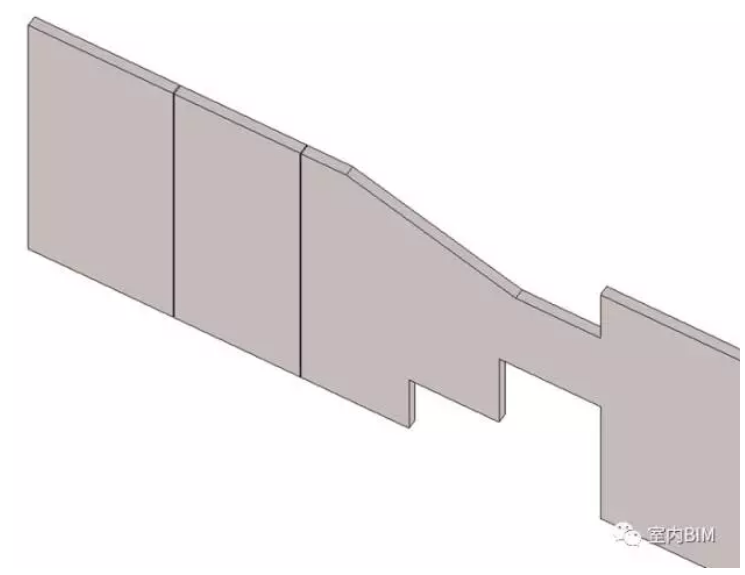

    我用这种方法来制作复杂的面板。基本上你有一个预制墙，并创建一个代表每个开放的就地Void。

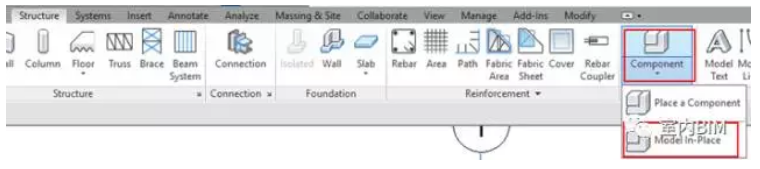

    我们通过创建一个“模型就地组件”来实现这一点，这个组件在组件下拉菜单的Structure选项卡中找到：

    接下来选择一个类别（我通常使用通用模型或墙），并给它一个名称（我通常称之为“网格（无论）PC开口”）

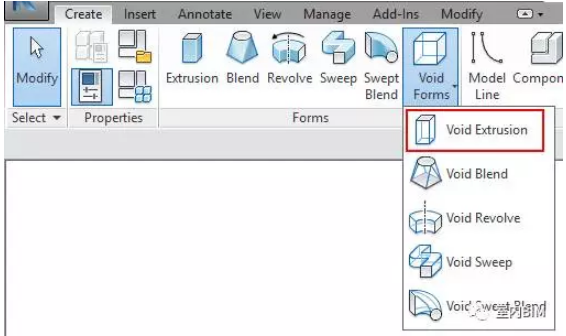

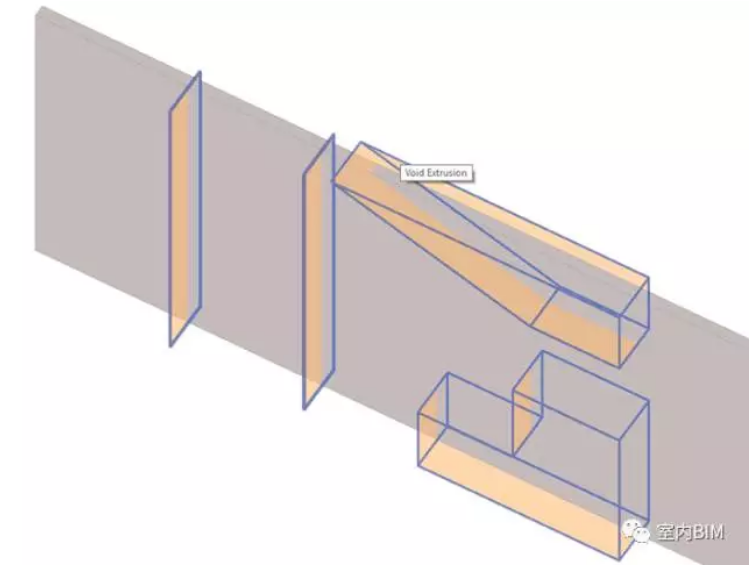

    现在，我们都建立在一个高度或部分视图中创建一个空的挤出：

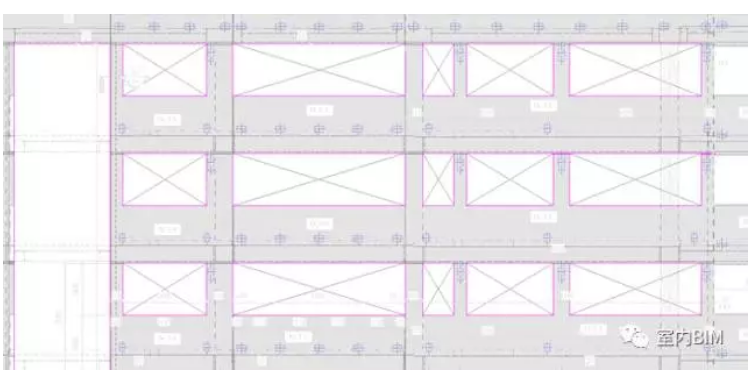

    根据需要绘制所有开口和面板接头。完成后，点击绿色的大勾号，然后选择Cut-Geometry。确保虚空实际上穿过并削减你的墙。现在只需点击刚刚创建的Void，然后在想要分割的墙上：

    点击大绿色勾号并完成模型。全做完了！

    优点：

    易于控制，您可以使用草图工具来创建任何形状的空隙，多个开口由一个原位空隙控制，适用于复杂的面板系统

    缺点：

    一个连续的墙不能标记每个面板，如果其中一个面板改变到不同的厚度，会是一个痛苦

    REVIT预制面板使用墙壁开口

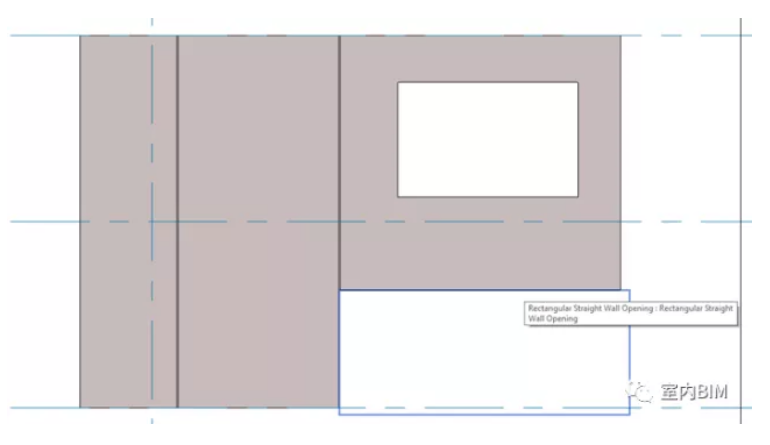

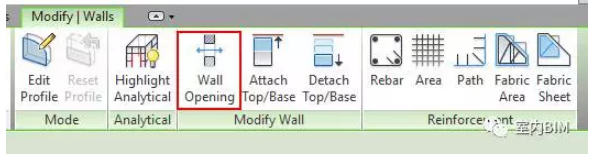

    您可以使用墙开口创建矩形空隙，以分隔面板（间隙）或创建窗户和门洞。您可以通过选择预制墙，然后在“修改墙”选项卡上选择“墙打开”来执行此操作。这会提示您创建一个矩形开口，您可以通过推拉箭头或编辑临时尺寸来进行编辑。

    优点：

    很容易，有很多空隙的面板

    缺点：

    只有矩形的空洞，不能使用素描工具，开口很奇特，所以需要拼凑成多个。
