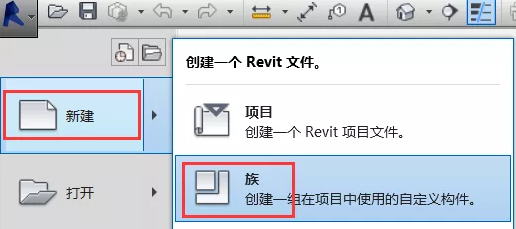

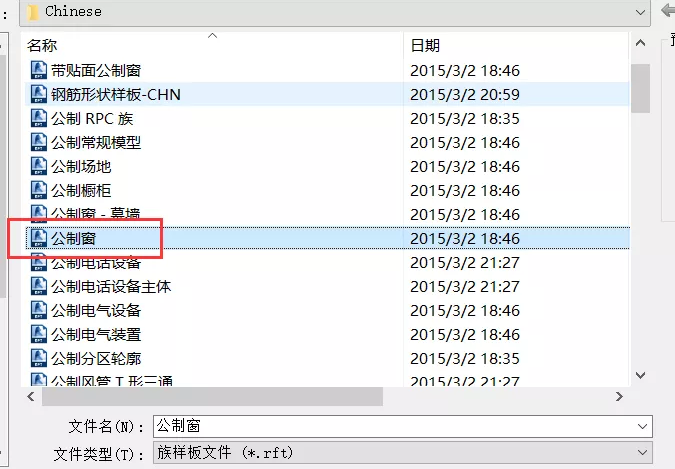

1.打开Revit新建族，之后选择公制窗。

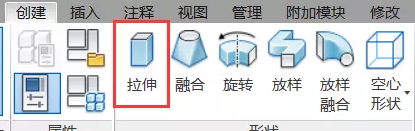

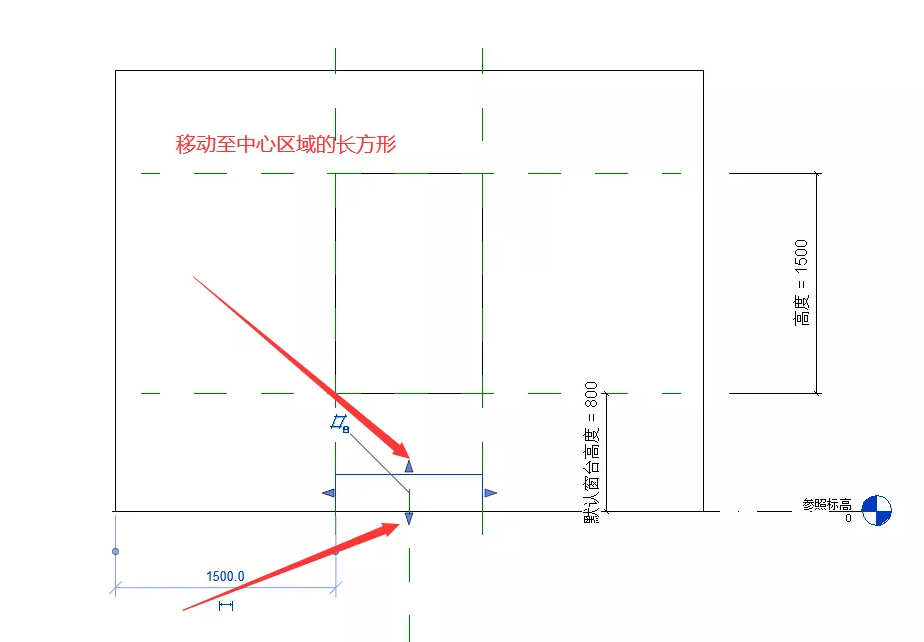

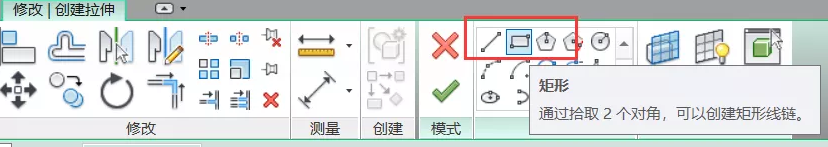

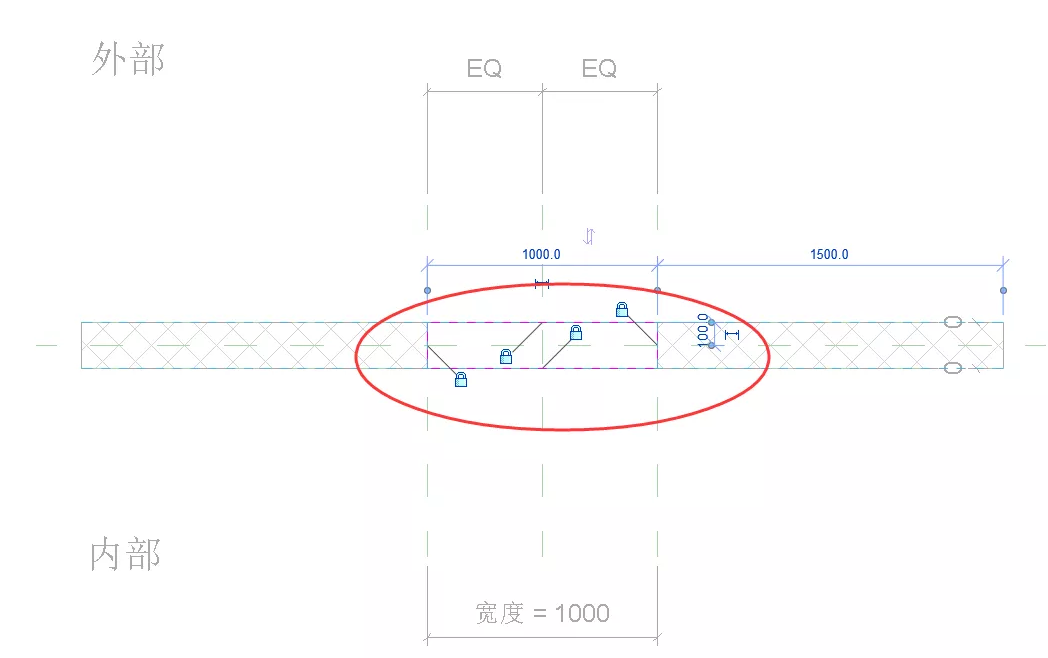

2.绘制拉伸轮廓，选择创建面板中的拉伸命令，框住中心区域并将四边锁住，后点击确定。
3.之后切换到立面——内部，锁定线高度，再用对其命令锁定平面高度。

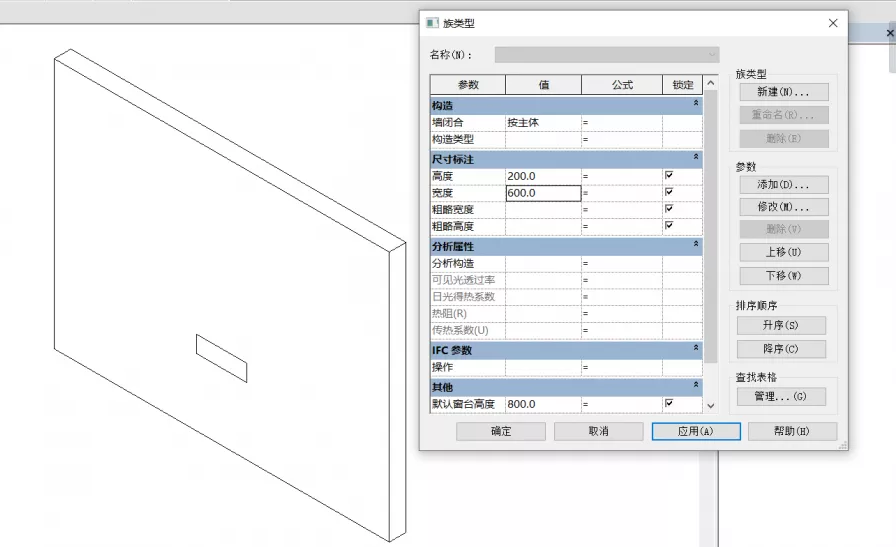

4.更改尺寸标注，切换至三维，在属性面板中，选择族类型，更改族高度为200，宽度为600，点击应用。
公制窗族的特性是：实际中用到砖的宽度与墙厚保持一致而族参数中的宽度与砖长一致，应添加参数。

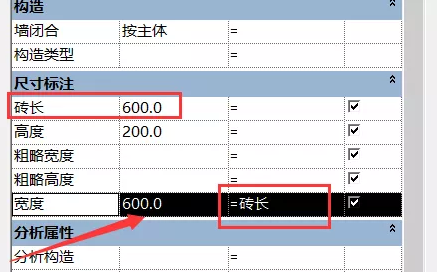

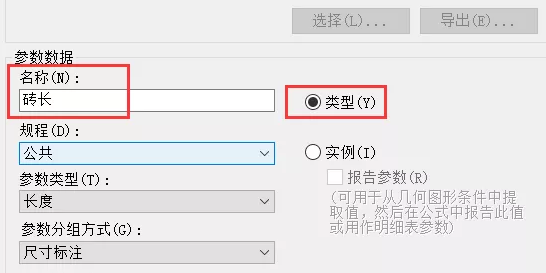

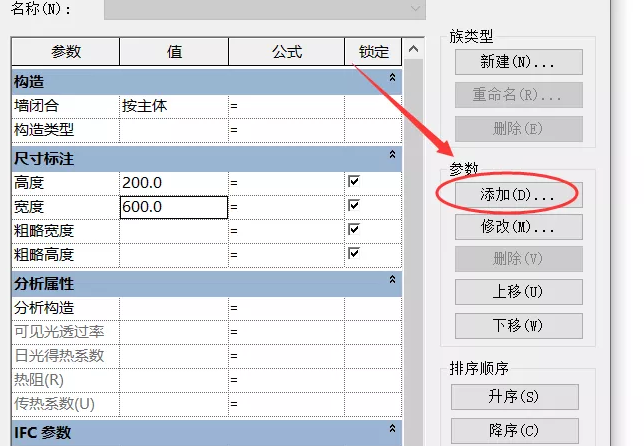

5.添加参数：砖长，选择类型，点击确定。命名砖长数值为600，宽度公式定义为砖长，向下移动，避免弄混，后点击确定并载入到项目。

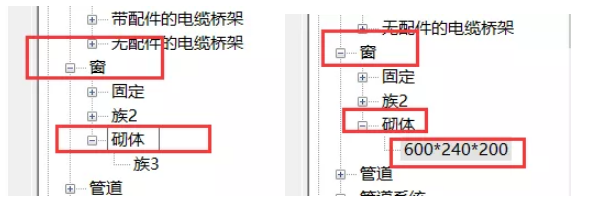

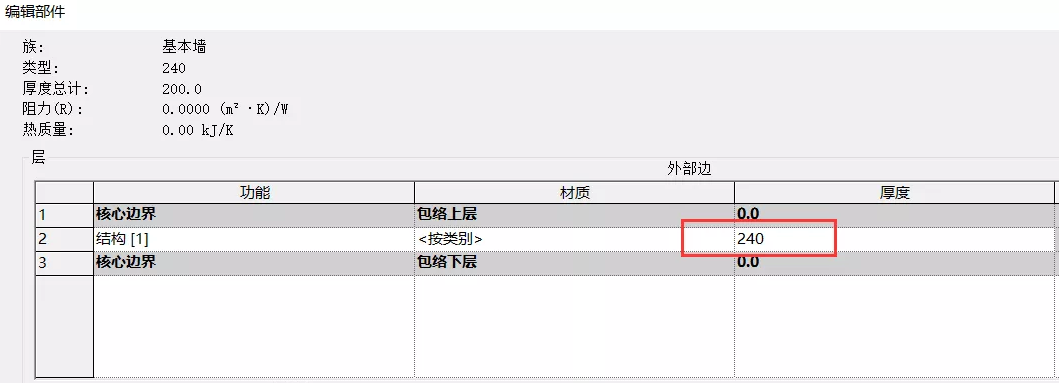

7.先画一堵墙，选择常规墙200厚度，修改厚度为240，绘制后，在项目浏览器中族——窗——更改族名称为：砌体，修改族的参数为600*240*200，为排砖长度，右键，创建实例。

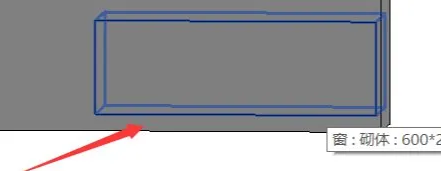

8.切换到三维图，放置窗族，修改灰缝为10，底部为35.6。（数值仅供参考）

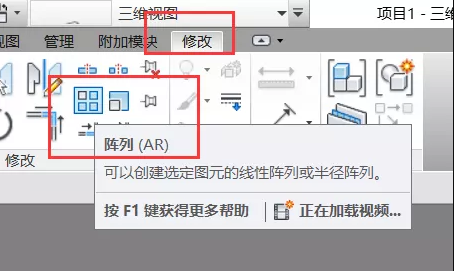

9.选中砌块，用阵列功能修改间距为610，个数为所需个数。若距离墙边仍有间距，需右键重新复制砌块，修改长度。

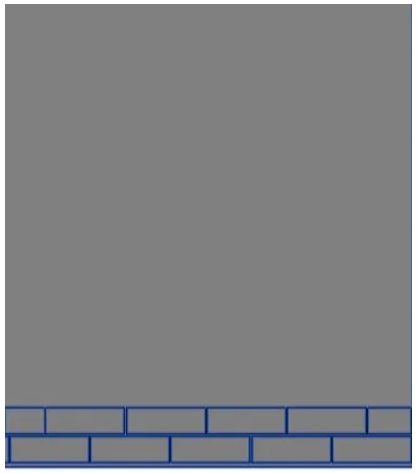

10.隐藏墙体，框选整体，使用阵列功能把砌块向上阵列。注意：距离底层砌块的距离为10，砌块间距也为10。
