01、转角遇到"碍"？

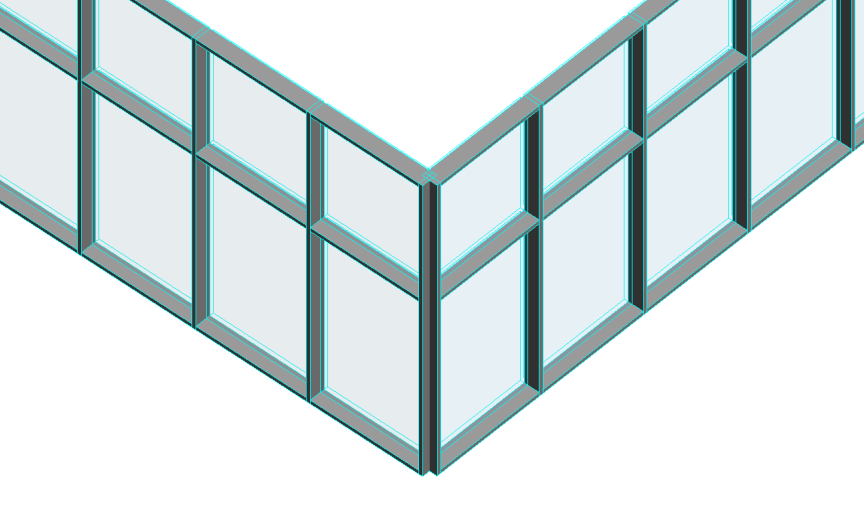

Revit中幕墙添加竖挺之后经常会遇到转角的竖挺"硬撞上了"的情况。通过上一期我们掌握了通过将幕墙嵌板修改为“墙”类型时可以达到嵌板转角良好过度的效果。可是当我们不希望修改幕墙嵌板的情况下，也能转折得效果良好又该怎么办呢？今天我们来了解如何修改幕墙转角竖挺。
幕墙小技巧1
幕墙的转角竖挺如何修改？

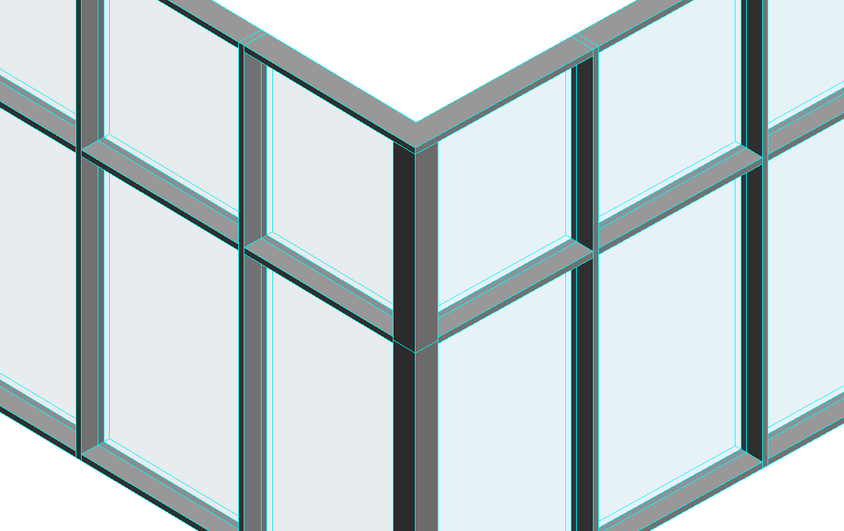

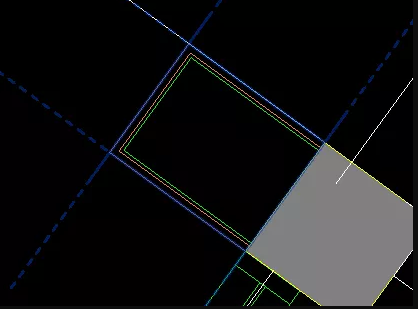

转角相交的两面幕墙最后的一个竖挺重叠起来了，我们可以通过Tab键切换选中到需要修改的竖挺，点击小图钉解锁它。(系统默认只能选中竖挺的一部分，所以需要一段段的点击然后解锁，也可以找到方便框选的角度一次选中所有要修改的竖挺，但依然要一一点击解锁小图钉?)

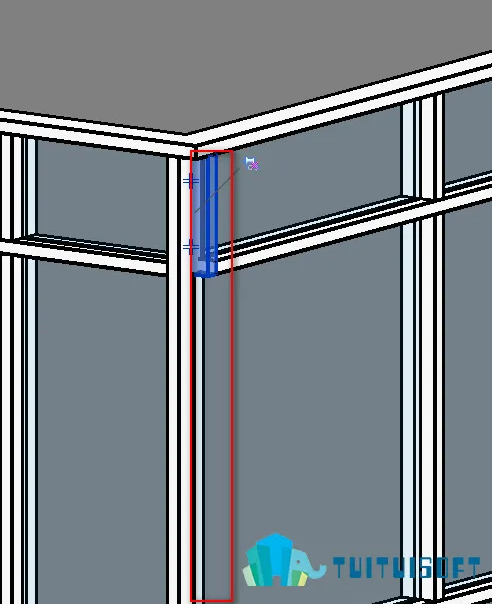

Step1、选中需要修改的竖挺，

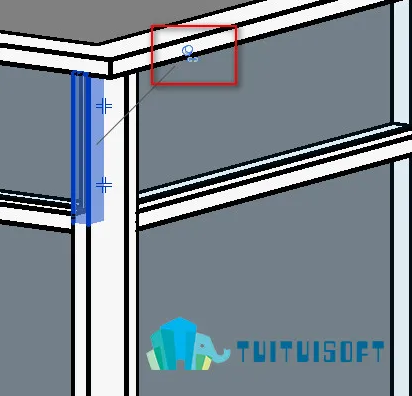

点击小图钉进行解锁
Step2、删除一列的竖挺

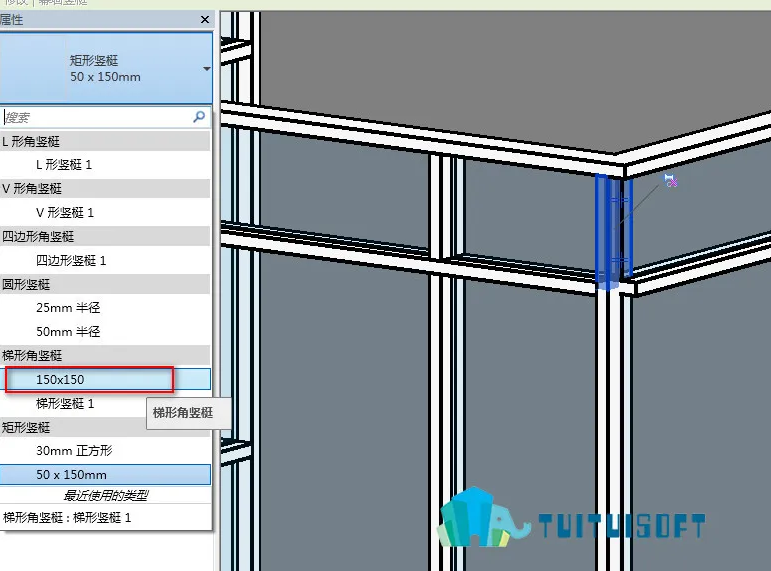

Step3、属性面板中下拉更换成
想要的竖挺类型。

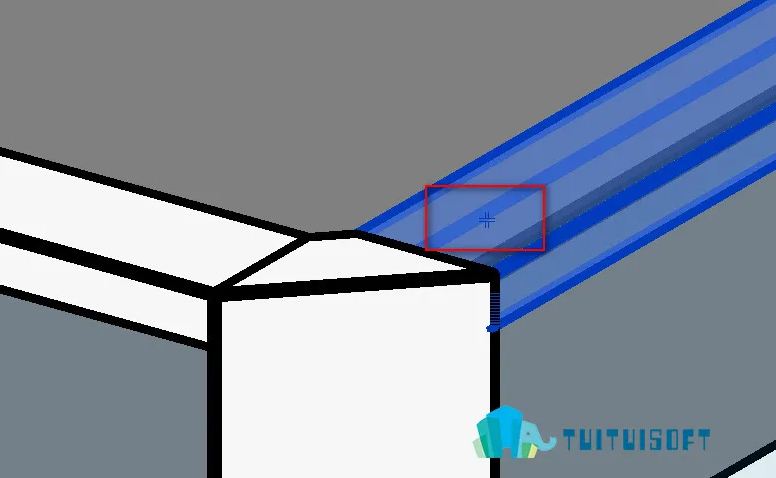

Step4、选中顶上相交的竖挺，
利用切换链接的按钮
修改竖挺的链接。
Done！就是这么简单！
幕墙小技巧2
几种角竖挺类型，任君挑选!
角竖梃是单根竖梃，可放置在两个幕墙的端点之间或玻璃斜窗的窗脊之间，也可放置在弯曲幕墙图元（例如弧形幕墙）的任何内部竖梃上。
L形角竖梃
幕墙嵌板或玻璃斜窗
与竖梃的支脚端部相交。
V形角竖梃
幕墙嵌板或玻璃斜窗
与竖梃的支脚侧边相交。
梯形角竖梃
类型属性中可修改侧边的
中心宽度和长度。
四边形角竖梃
可以指定竖梃在
两个部分内的深度。
其中，
四边形角竖挺还呈现另外两种情况：
01、如果两个部分相等并且连接处是90度角，则竖梃是方形的
02、如果连接角度为90度并且各部分不相等，则竖梃是矩形的
接下来继续实战建模……

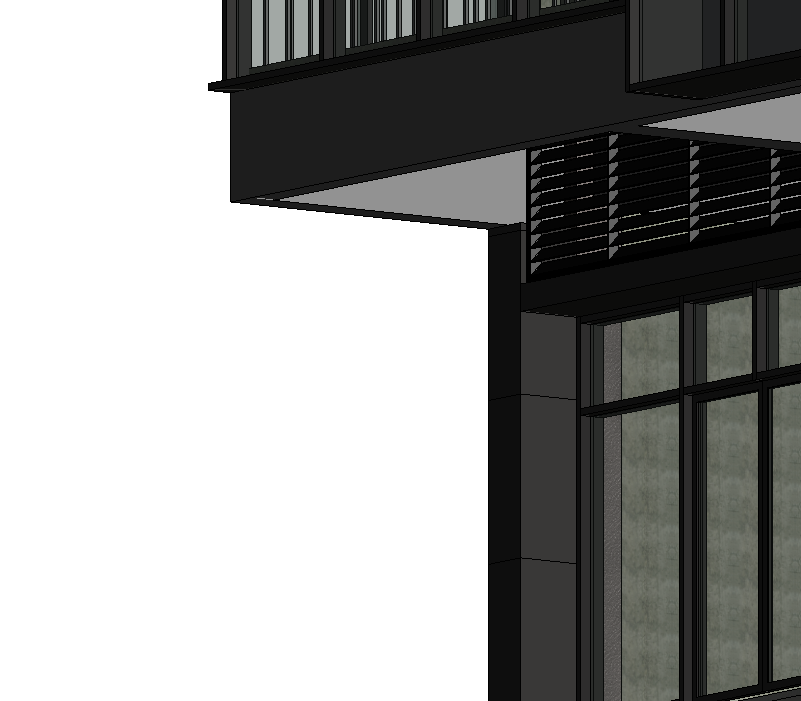

02、修改端部装饰铝板，使它可以收住空调机位
以绘制幕墙的方式将端部的铝板包柱绘制到能收住空调机位飘板的位置。
绘制完后，将内部的竖挺逐一删除掉，使得铝板可以转折。
注意调整铝板嵌板定位线，选中铝板墙嵌板后，属性栏的定位线由"墙中心线"改为"核心面:外部"。

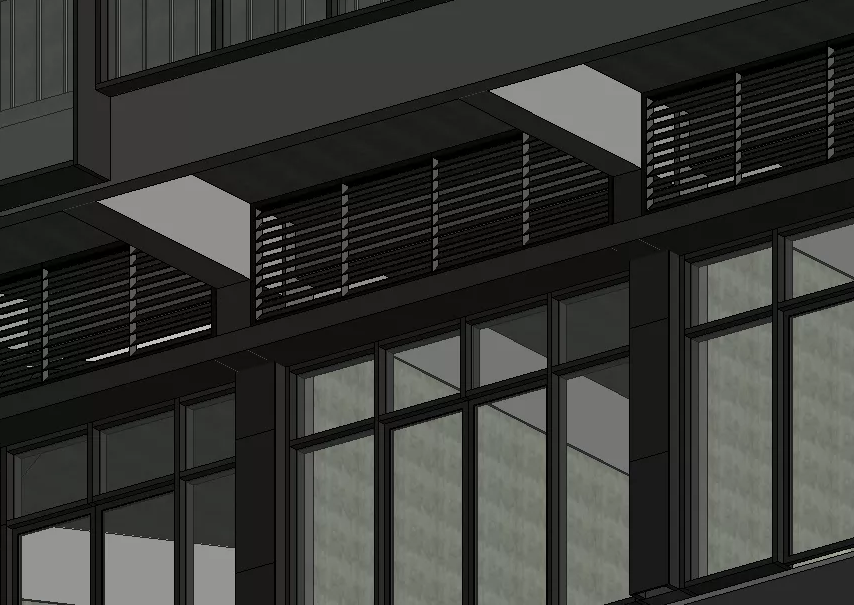

03、空调机位被悬挑梁打断处的包饰处理
利用上期绘制轮廓自定义竖挺，以及更换幕墙嵌板的思路，我们只需要复制多一个空调机位幕墙族，以便利用它的底边竖挺，然后更换百叶嵌板为铝板，就可以顺延封住空调机位被悬挑梁打断位置的空缺位了。需要注意铝板嵌板墙的定位线改为"核心面:外部"，以便与两旁的空调百叶统一按外边线定位。
04、楼梯间屋顶的放置
只是找个机会介绍一下创建屋顶。

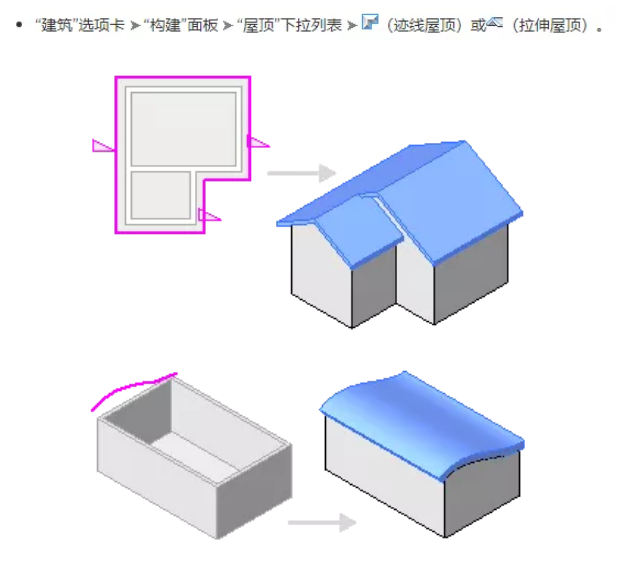

有时候我们从族库大师找到一款心水的屋顶族，但是在插入楼板时却找不到它了？那是因为屋顶和楼板不是同一种类别，需要从创建屋顶的方式去找到屋顶的族：
和创建楼板有些相似，创建屋顶的时候绘制或拾取一个闭合环。
与楼板不同的是，屋顶的草图轮廓线默认会看到每条边都带一个小三角，那是带有坡度定义的线的意思。迹线屋顶默认是带有坡度的，在"属性"选项板上可以设置"定义屋顶坡度"，然后修改坡度值。
如果你想在平屋顶用上一个自己找到的好看的屋面族，可以绘制完轮廓线后将坡度值改为0就可以了。或者可以把定义屋顶坡度的小勾勾去掉～

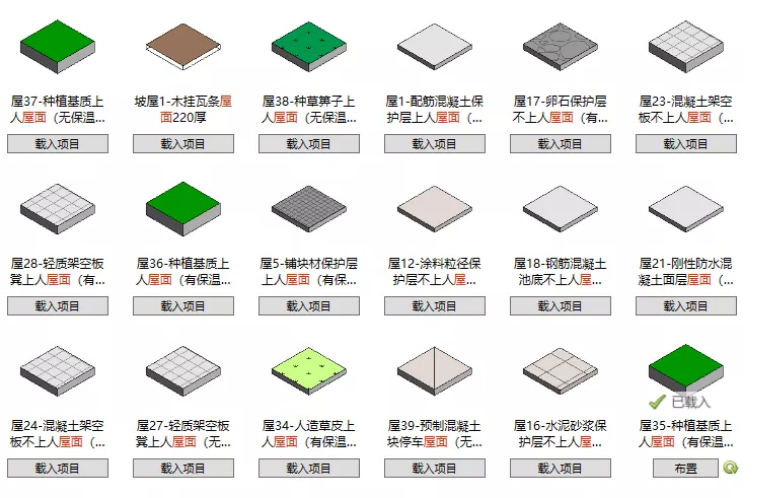

族库大师中可以搜罗到很多屋面的族，
剖面视图可看到构造层表达。
今次只是大材小用了
屋顶的功能其实很强大
Revit提供了很多创建屋顶的方法
来满足我们的设计需求
它可以方便我们创建坡屋顶、古建屋顶
甚至曲面屋顶等造型
同时又能保证标高的定位准确
有机会再来一起研究吧！

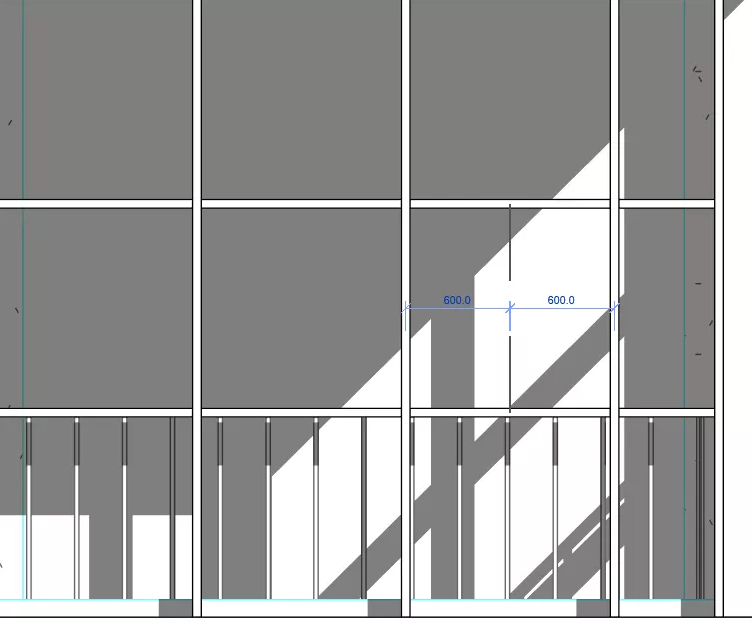

05、二层外墙玻璃分格为什么要1200x1200？
兼顾美观、成本以及规范各方需求。
宽度方面，一般平开窗的单扇开启扇，宽度不宜大于0.6米。那么对平开一个网格分格的话，刚好1.2米合适了。
高度方面，栏杆高度通常我们取1.05米、1.1米或1.2米（依规范针对不同高度、功能取值），那么从外立面透过玻璃看去，如果刚好1.2米垂直高度有一道横向竖挺，可以降低室内的栏杆扶手对外立面的影响。
06、广告位转角及顶部竖挺处理
是的，你又在学以致用了。
利用本期开篇所说的方法，局部解锁转角部位的竖挺，逐一更换为合适的转角竖挺的样式，使两块通高广告位可以顺延转折过来。

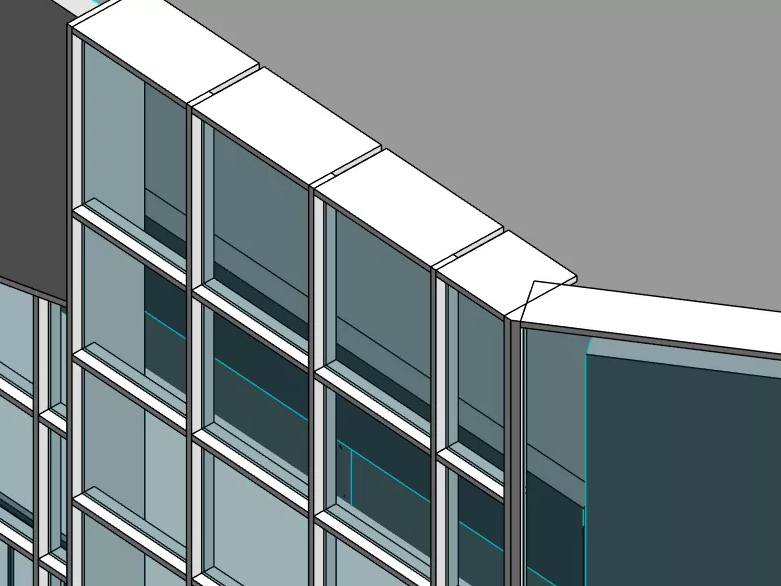

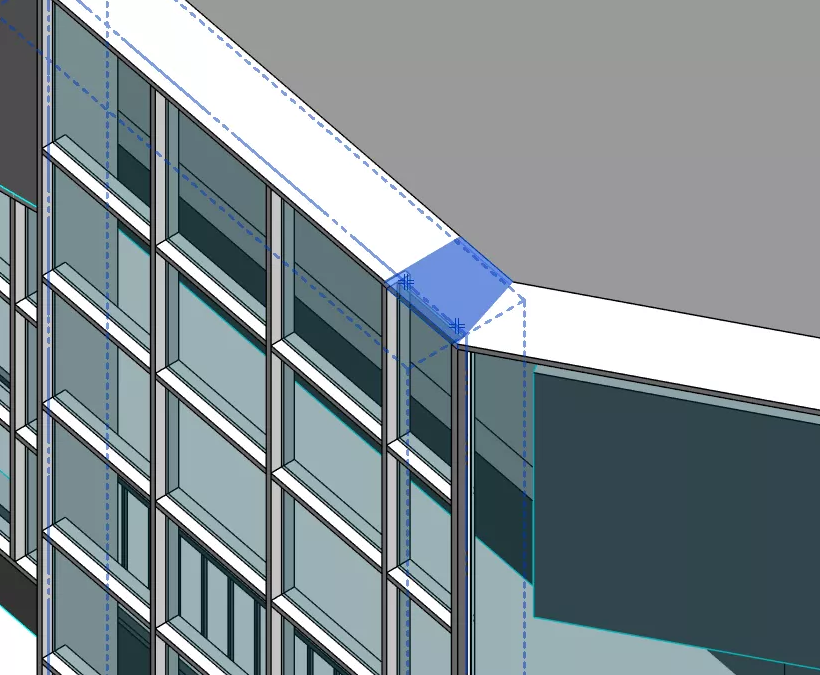

转角竖挺处理好了，顶部的广告位外框巨丑怎么办呢？
广告位外框处理

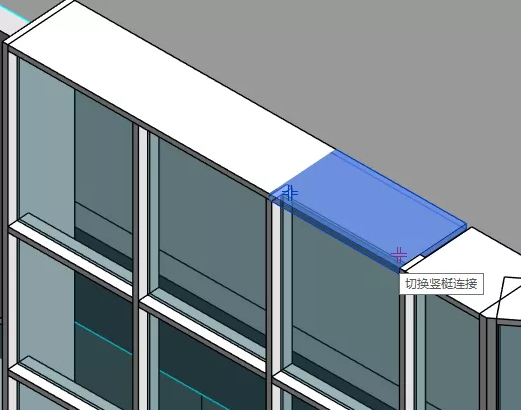

Step1、选中顶上相交的竖挺，
利用切换链接的按钮
修改竖挺的链接。

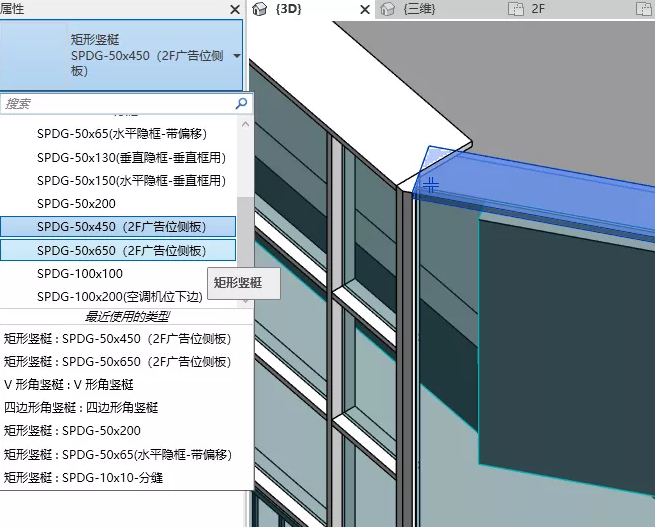

Step2、选中右边不等宽的顶板竖挺，
将它修改为和左边等宽的竖挺族
Step3、再次利用切换链接的按钮
左右两块都要click一下噢！

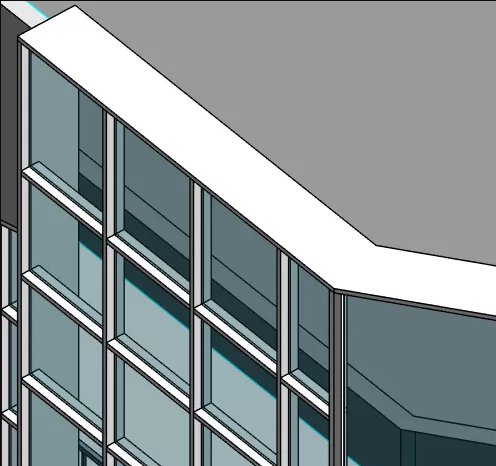

Done!
广告位外框
像肌肤一般顺滑了呢！
