一、万能窗制作流程
1、创建窗框

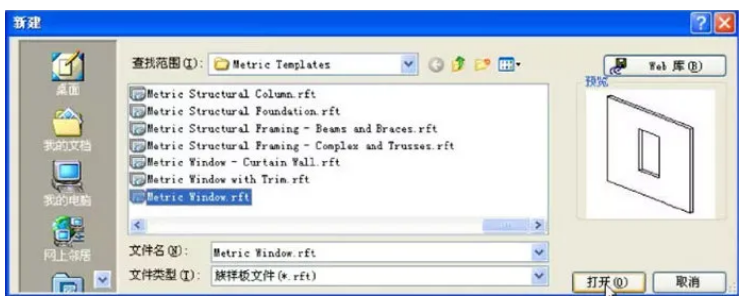

（1）新建族文件，选择“Metricwindow（公制窗）.rft”为样板（必须根据各种相应的族样板创建新的构件族，如窗族可以使用窗或基于墙的族样板）
（2）用拉伸创建窗框，拾取墙中心线为工作平面，沿洞口边线绘制矩形并锁定其位置，将矩形向内偏移60。请注意工作平面的设定和锁定的应用。

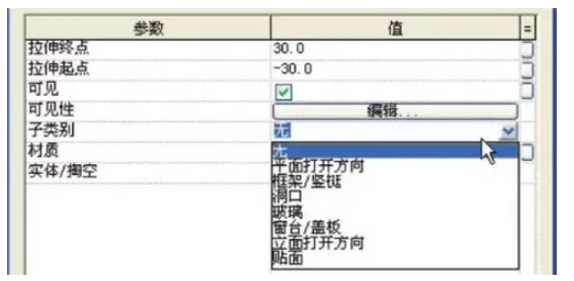

（3）设置拉伸起点、终点为正、负30，设定其子类为框架/竖梃，完成绘制。设定其子类别为框架/竖梃：

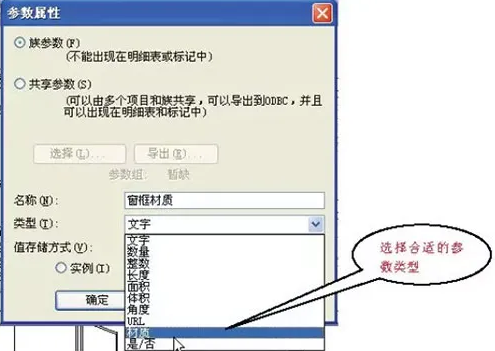

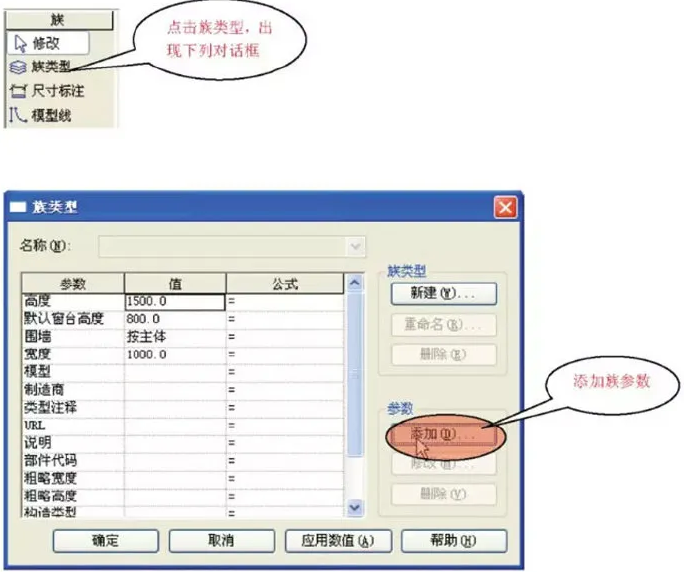

（4）添加“窗框材质”参数，在材质库中添加“塑钢窗框”的材质

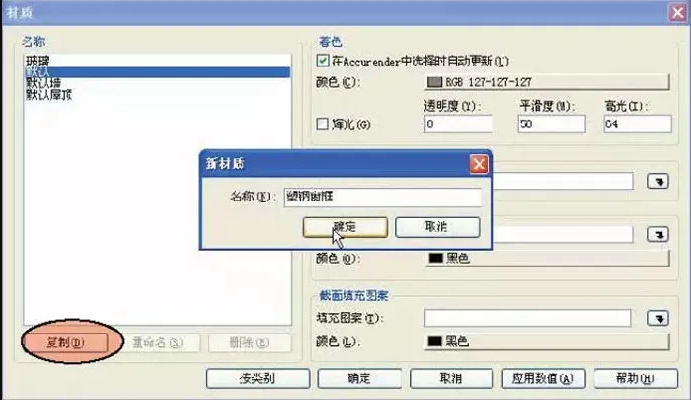

在材质库中创建新的材质，先复制，再重命名。
给窗框指定材质参数

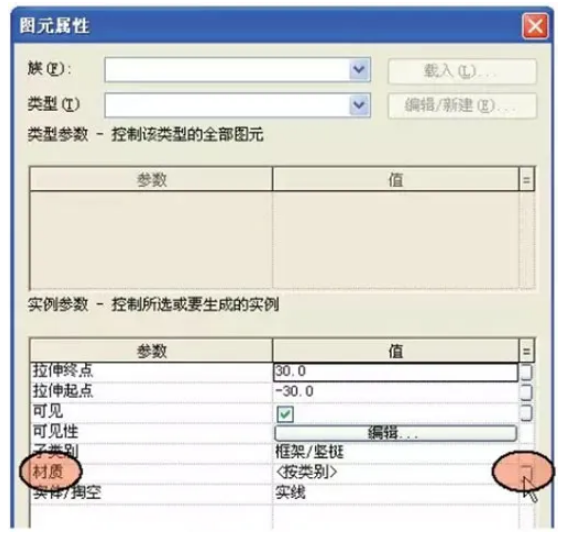

先点选窗框，再点选“图片属性”，出现下列对话框：
（5）设置窗框可见性为三维和前/后视图

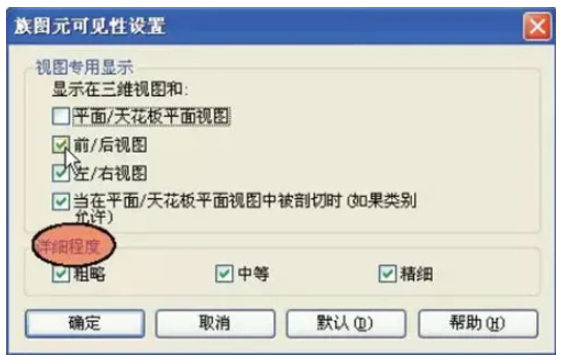

先点选窗框，再点选“可见性...”，出现下列对话框：
可以控制物体在不同视图的可见性，还可以控制物体在同一视图中不同详细程度时的可见性。
2、创建横梃
（1）绘制三条横梃位置参照平面，标注尺寸，使其相等，删除标注；
（2）标注第一根横梃位置尺寸；
（3）用拉伸创建横梃，拾取墙中心线为工作平面，绘制矩形并锁定其左、右位置
（4）调整其上、下宽度，设置拉伸起点、终点，子类别及材质参数，完成绘制；

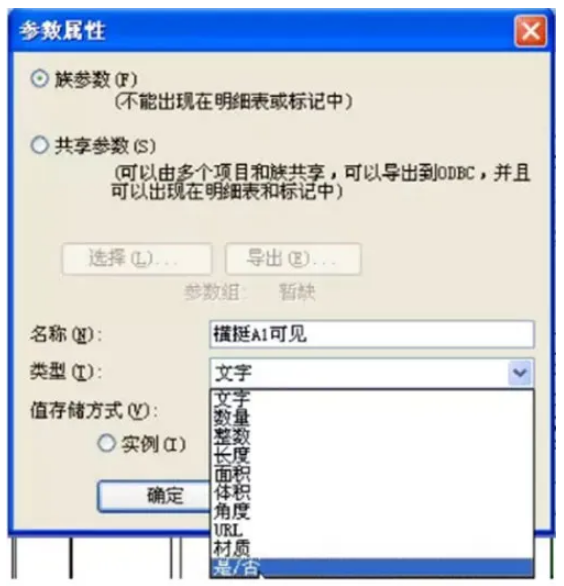

（5）添加“横梃AI间距”参数，添加“横梃AI可见”参数

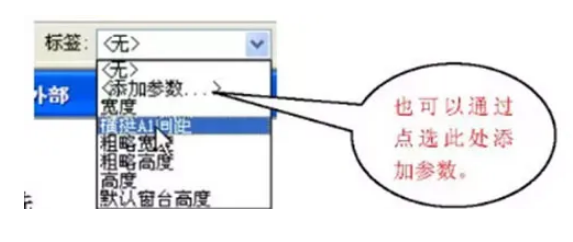

（6）将尺寸标注指定“横梃AI间距”长度参数标签
点选尺寸标注，再点选。
给横梃指定“横梃可见”参数（构件的可见性参数要在族载入到项目中才能生效）

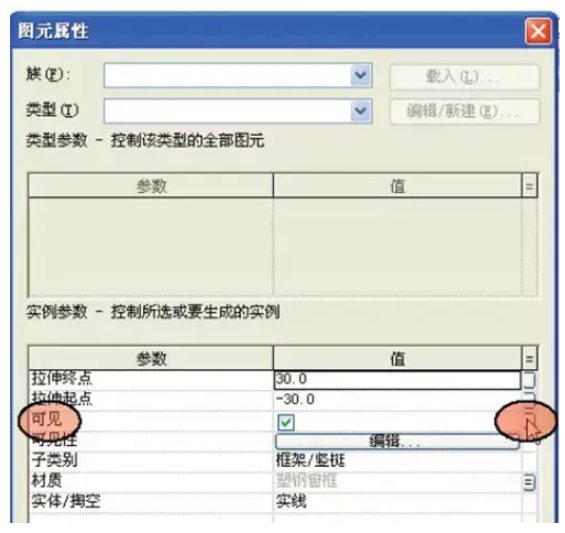

（7）先点选横梃，再点选“图片属性”，出现下列对话框：
（8）设置横梃可见性为三维和前/后视图
3、创建其他横梃和竖梃
（1）用同样方式创建并设置其余横竖和竖梃
（2）可以用“连接几何实体”命令将所有横梃和竖梃连接在一起，但是此操作将会影响到窗梃的可见性的控制。
4、创建玻璃
（1）用拉伸创建玻璃，拾取墙中心线为工作平面，沿窗框内边线绘制矩形并锁定其位置
（2）设置拉伸起点、终点为正、负3，其子类别为玻璃，完成绘制
（3）填加“玻璃材质”参数，给玻璃指定“玻璃材质”参数
（4）设置玻璃可见性为三维和前/后视图

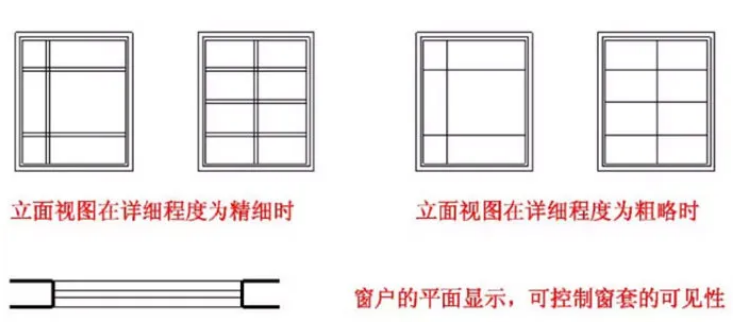

5、绘制窗户、立面、剖面显示线（因为我们将窗框，窗梃，玻璃等的可见性都设为三维和前/后视图在详细程度为精细时可见。为什么？请体会）
（1）用“符号线”绘制窗户的平面显示线，并锁定其位置；
（2）打开右视图，绘制窗户的剖面显示线，并锁定其位置；
6、创建窗套
（1）用扫掠创建窗套，拾取外墙面为工作平面；
（2）绘制二维路径，沿洞口边线绘制矩形并锁定其位置，完成路径；
（3）绘制轮廓，打开右视图，按实际尺寸绘制轮廓并锁定起位置；
（4）标注尺寸、锁定尺寸，完成轮廓，完成扫掠；
（5）标注窗套宽度尺寸，标注窗套厚度尺寸；
（6）添加“窗套厚度”参数，添加“窗套可见”参数；
（7）给窗套指定窗套材质和窗套可见参数，复制“白色涂层窗套”材质；
（8）设置窗套可见性为三维和前/后、左/右视图；
7、新建窗类型
（1）新建C1620窗类型，修改高度值为2000，竖梃间距为400、800、1200，横梃间距为500、1000、1500，宽度为1600；
（2）保存族文件

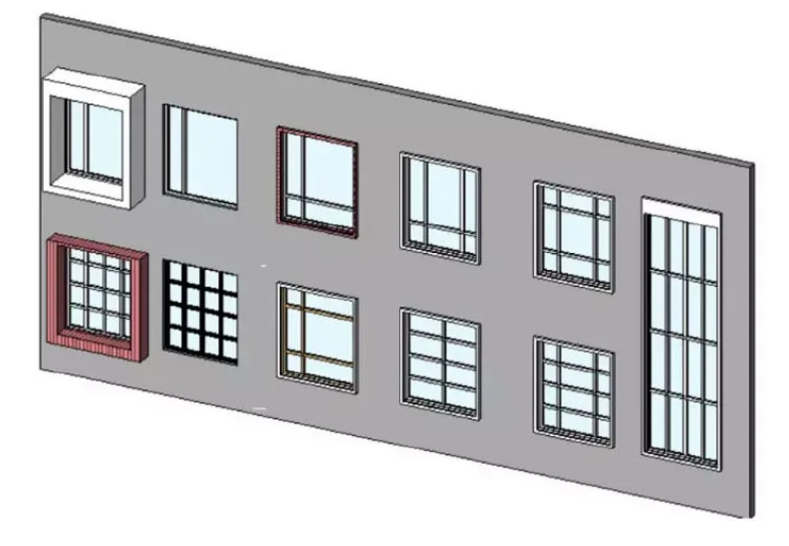

样板文件中“万能窗”族通过修改参数所生成的几种窗类型举例：
二、万能窗-阵列制作流程
1、创建竖梃
（1）新建族文件，选择“MetricGenericModel（公制常规模型）.rft”为样板
（2）绘制参照平面，其相对位置为960和2280
（3）用拉伸创建竖梃，设置工作平面，绘制立面矩形，调整其左、右宽度为30
（4）设置拉伸起点，终点为正、负30，完成绘制；
（5）标注高度尺寸，添加“竖梃材质”参数，添加“竖梃高度”参数；
（6）将尺寸标注转成“竖梃高度”参数标签；
（7）设置竖梃可见性为三维和前/后视图；
（8）保存文件名为“万能窗-竖梃.rfa”
2、创建横梃
用同样的方法创建“万能窗-横梃.rfa”族文件
3、“从库中载入”竖梃、横梃族文件，设置参数
（1）选择“Metricwindow（公制窗）.rft”为样板，添加窗玻璃后，另存为“万能窗-阵列.rfa”。

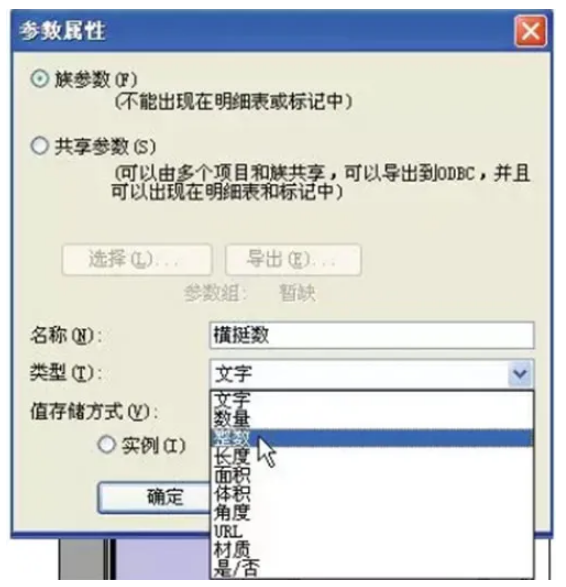

（2）添加“横梃竖”、“竖梃数”、（参数类型为整数）“横梃间距”、“竖梃高度”参数

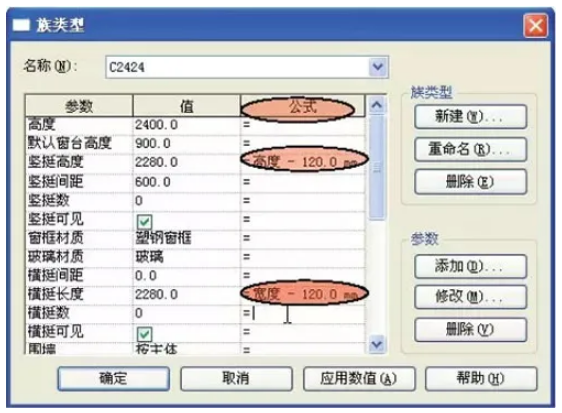

（3）设置“横梃长度”、“竖梃高度”参数的计算公式
（4）绘制竖梃位置参数平面，标注尺寸，并将其转成“竖梃间距”参数标签
（5）“从库中载入”“万能窗-竖梃.rfa”和“万能窗-横梃.rfa”族文件
（6）用“构件”命令放置竖梃，在立面上将竖梃和参照平面对齐并锁定

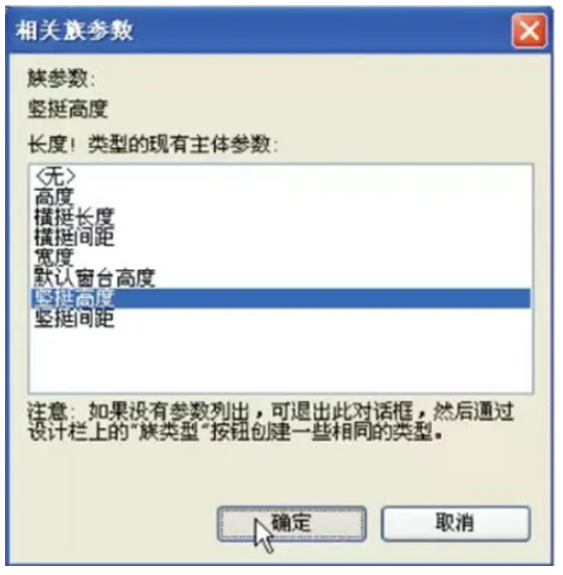

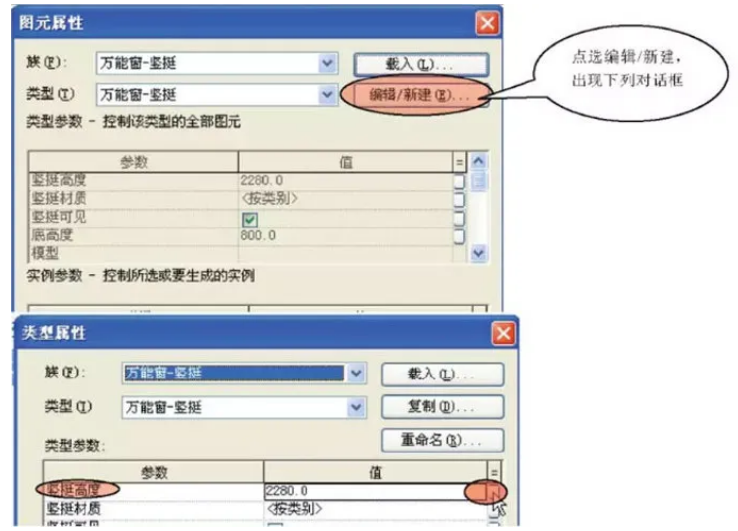

（7）给竖梃指定竖梃高度和竖梃材质参数，将嵌套族中的参数和现有族参数相关联。
（8）先点选窗框，再点选“图元属性”，出现下列对话框
4、阵列竖梃
（1）阵列竖梃，项目数为3个，拾取阵列起点和终点，确认选中成组并关联

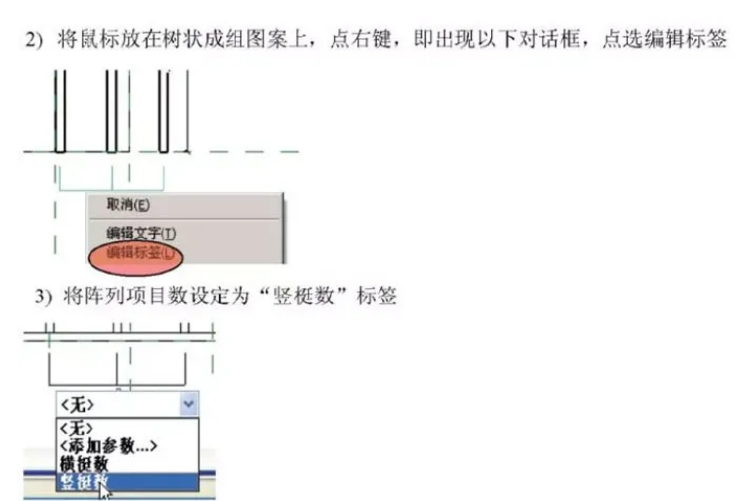

（2）将项目数转成“竖梃数”标签，将第3根竖梃和参照平面对齐并锁定
点选阵列物体，出现带有阵列数的树壮成组图案
（3）标注第1根和第3根竖梃底部和窗框位置尺寸并锁定，请体会
（4）设置“竖梃数”参数值为3
5、阵列横梃
用同样的方法放置并阵列横梃
6、绘制窗户平面、剖面显示线
（1）用“符号线”绘制窗户的平面显示线条并锁定其位置
（2）打开右视图，绘制窗户的剖面显示条并锁定其位置
7、新建窗类型
（1）新建C3030窗类型，修改高度值为3000，竖梃数和横梃数为4，宽度为3000
（2）保存族文件
