绘制前的设计
1.新建项目后，绘制管道时需要通过管道的图元属性设置好一些相应的参数，在绘图过程中能够自动生产相应的管件，达到事半功倍的效果。

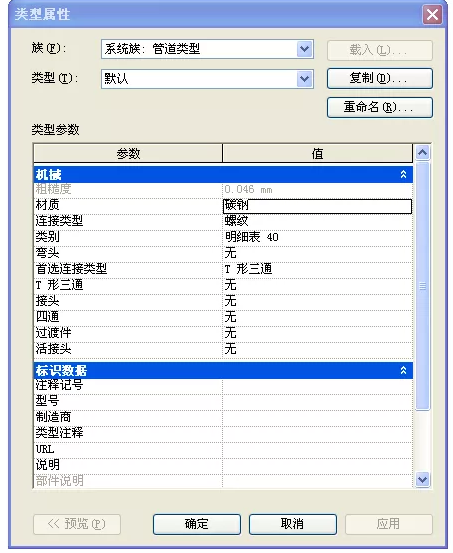

设置前

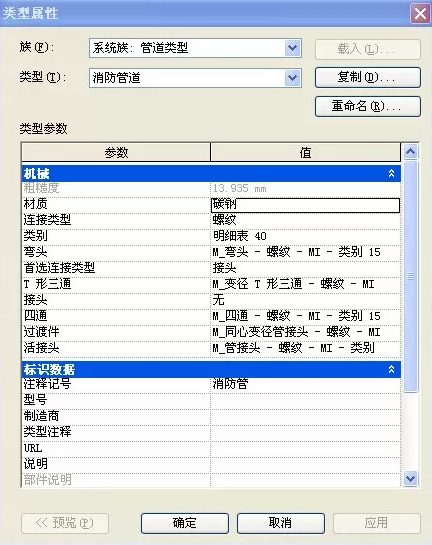

设置后
2.设置过程中可以根据相应管材，通过插入相应族来实现。并且通过复制管道设置重新命名管道名称来区分管道。
3.可以通过设置注释记号来实现后期通过过滤器给管道着实。
绘制喷淋水管
绘制前分析喷淋系统的分区、选材、喷头形式（上喷、下喷、上下喷、侧喷），是否穿梁。
1.当仅存在下喷头时的喷淋系统
（1）画喷头时，需在喷头的放置面创建一个标高。

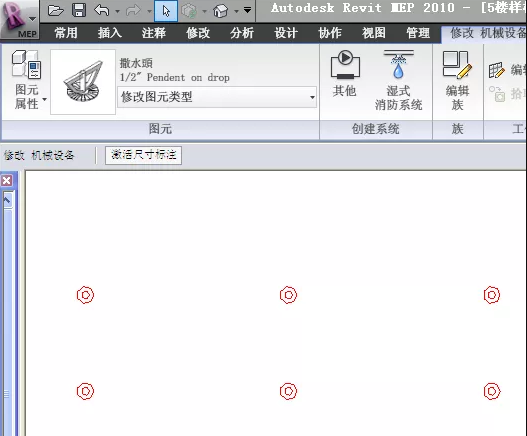

（2）在相应标高内绘制喷头。
（3）将同一段管段上的喷头设置为一个湿式消防系统。

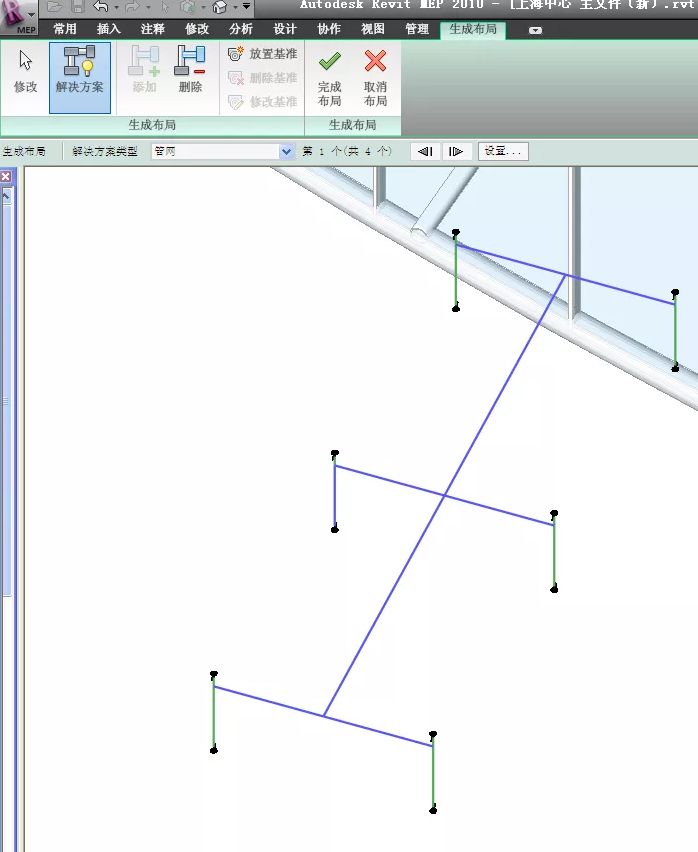

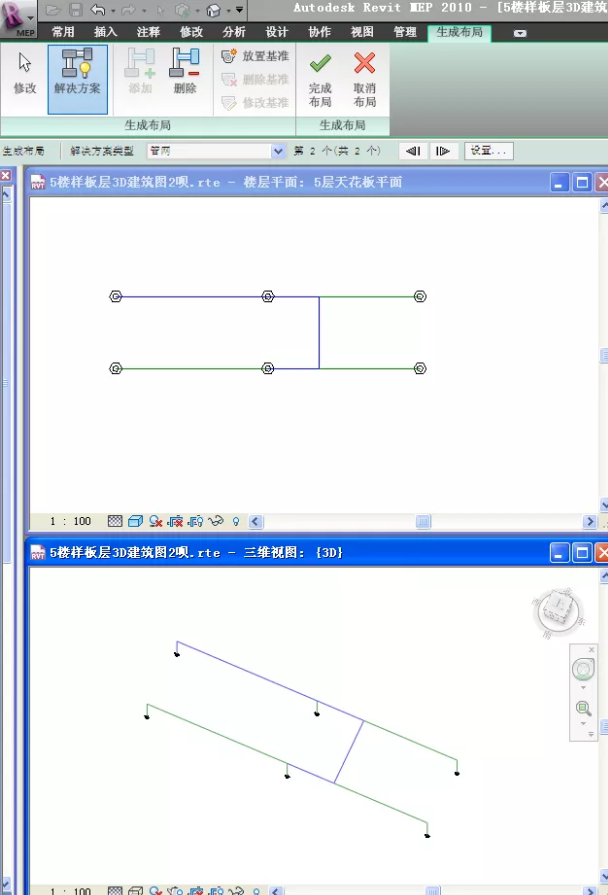

（4）选择自动生成布局，通过、官网、周长解决方案选择所需要的。在设置中能够同时设定干管及支管的标高。（往往软件提供的解决方案不能够满足原始设计的要求，可以通过修改方案管线变为自定义也可手动绘制以满足要求）
2.当绘制上、下喷头时的喷淋系统

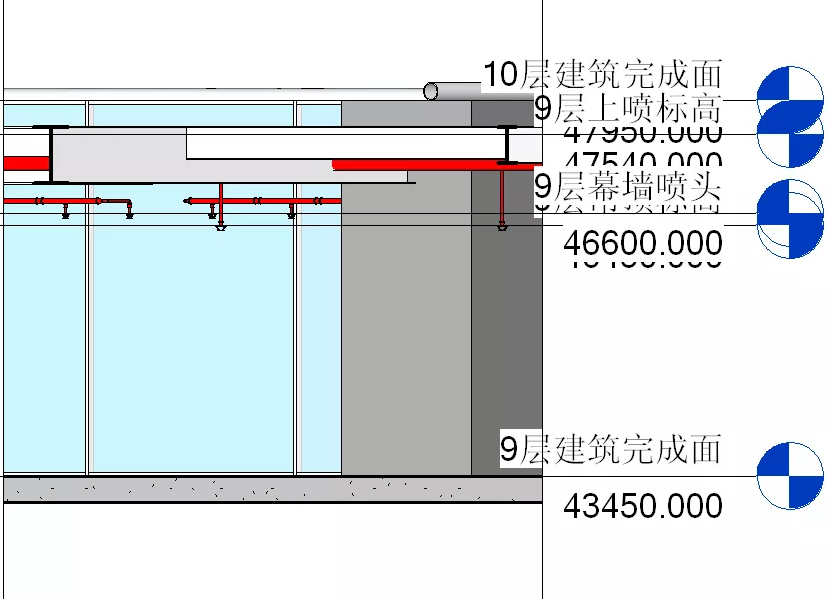

（1）同时为上喷头及下喷头分别绘制两个参照面。

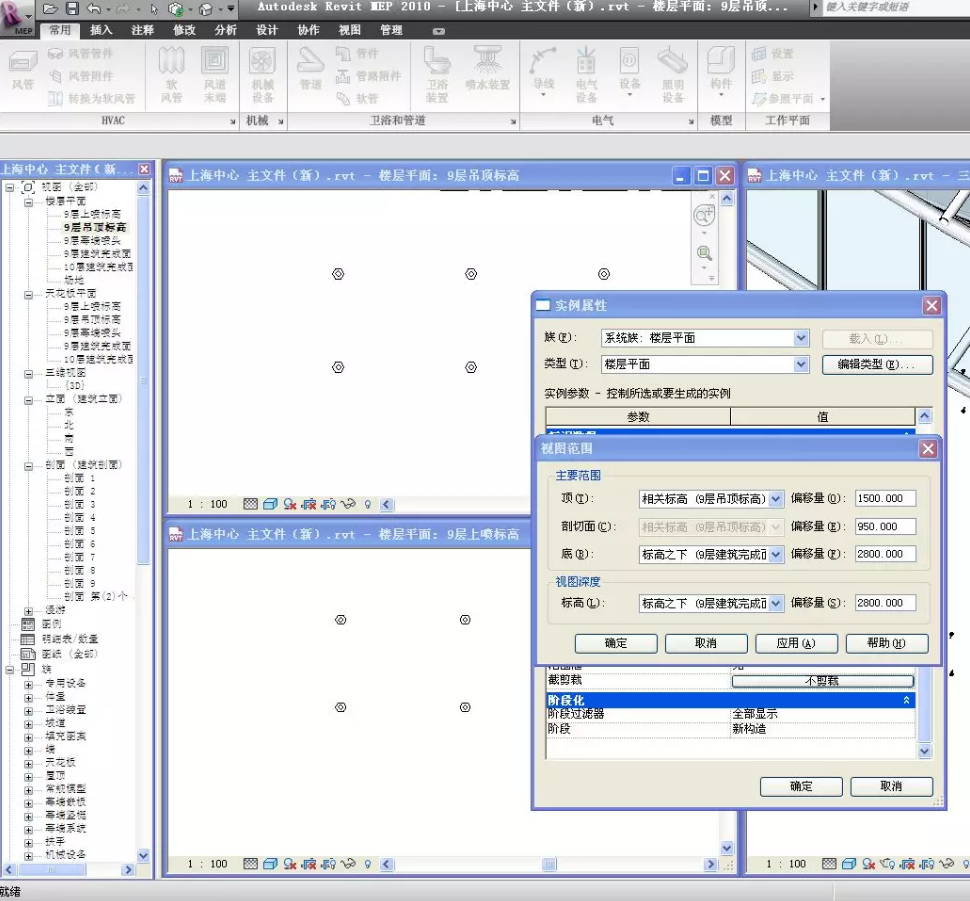

（2）在一个平面内绘制喷头，在另一个平面中通过调整视图属性的视图深度来看见前面平面喷头的位置，在对应绘制喷头。
（3）通过调整主管、支管高度来生产管路。

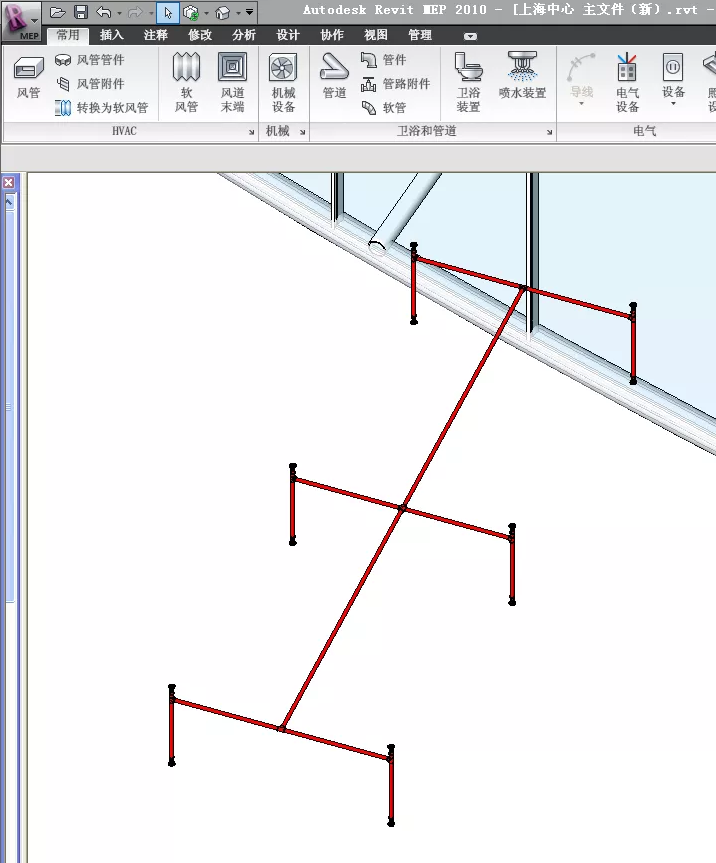

（4）通过设置布局生成的主、支管高度，完成想要绘制的管路。
（5）如生产的路由不能满足要求可以后期手动修改。
（6）在连接下喷头时，如果遇到其他管线影响，选择改用绘制相应剖面修改管线路由追点。
绘制小窍门：因绘制管线时有自动连接的功能，这样我们就要利用这样的优点。主要适用于不能自动生成布局的情况。当连接时一定要注意管线之间必须在同一标高，并且管线的参照面要一致。
