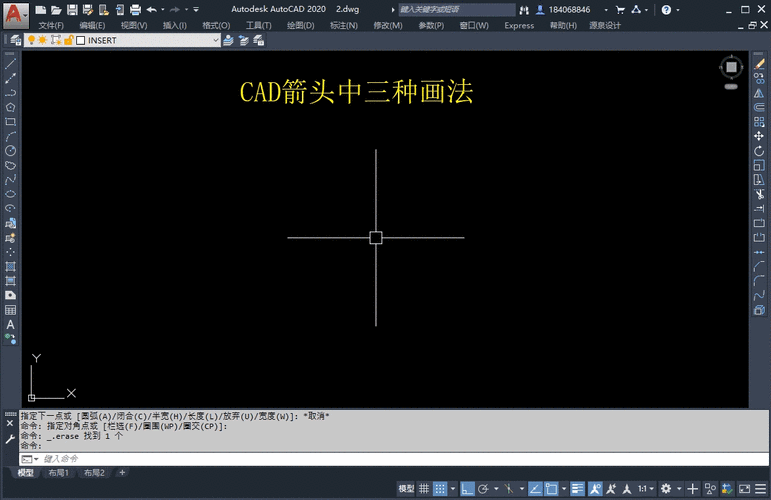

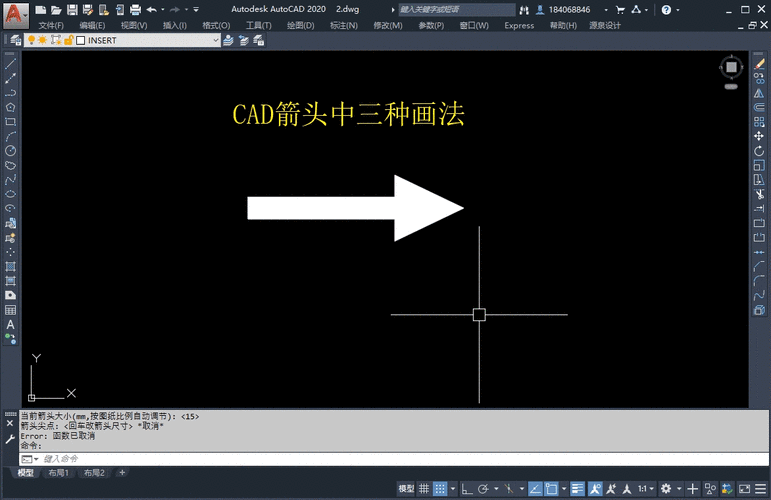

本文将详细介绍如何在CAD2023中绘制箭头。在CAD设计中，箭头是一个常用的元素，它可以用于标记方向、指示流程或指向特定的对象。绘制箭头可能会有不同的方法和技巧，但在CAD2023中，你可以使用一些简单而有效的工具和命令来完成。

步骤一：绘制箭头的线段

首先，我们需要绘制箭头的线段。在CAD2023中，你可以使用线段工具来完成这个步骤。在CAD的工具栏中，找到“线段”工具并点击。接下来，你需要选择绘制箭头的起点和终点。点击起点后，移动光标到终点位置并点击，这样就完成了箭头线段的绘制。

步骤二：创建箭头头部

现在，我们需要创建箭头的头部。CAD2023提供了一个方便的工具来创建箭头头部，即“箭头头部”命令。在CAD的命令提示框中输入“ARROWHEAD”并按下回车键，然后从出现的箭头样式列表中选择一个合适的样式。接下来，CAD会要求你选择箭头头部的位置。点击箭头线段的末端，这样箭头头部就会被创建并连接到线段上。

步骤三：调整箭头的尺寸和比例

一旦你创建了箭头的头部，你可以根据需要调整它的尺寸和比例。在CAD2023中，你可以使用“缩放”命令来完成这个任务。选择箭头头部，然后输入“SCALE”命令并按下回车键。CAD会要求你指定基准点和缩放因子。选择箭头头部的基准点，然后输入一个合适的缩放因子，按下回车键，这样箭头头部的尺寸和比例就会被调整。

步骤四：编辑箭头的属性

在CAD2023中，你可以编辑箭头的各种属性，如颜色、线型和线宽等。要编辑箭头的属性，你可以使用“属性编辑器”工具。在CAD的工具栏中，找到“属性编辑器”工具并点击。接下来，选择箭头头部，然后在属性编辑器中选择你想要编辑的属性，如颜色、线型和线宽等。输入新的属性值并按下回车键，这样箭头的属性就会被修改。

步骤五：保存和使用箭头样式

在CAD2023中，你可以保存你创建的箭头样式，并在将来的设计中重复使用。要保存箭头样式，你可以使用“保存样式”命令。选择箭头头部，然后输入“SAVEMULTISTYLE”命令并按下回车键。CAD会要求你输入一个样式名称，输入一个合适的名称并按下回车键，这样箭头样式就会被保存。在将来的设计中，你可以使用“加载样式”命令来加载和使用保存的箭头样式。

综上所述，这是在CAD2023中绘制箭头的基本步骤。通过使用线段工具、箭头头部命令、缩放命令和属性编辑器工具，你可以轻松地在CAD2023中绘制出符合要求的箭头。同时，你还可以保存和重复使用你创建的箭头样式，提高工作效率。希望这篇文章对你在CAD2023中绘制箭头有所帮助！
