水管管件种类繁多，主要分为弯头、三通、四通、直接、大小头等，不同的连接方式采取不同的管件。管件统计的信息主要有管件类型、接口尺寸。管道的水管管件取决于管道的连接方式，连接方式在设计说明中会注明。如消防系统管道，当DN≥100是采用镀锌无缝钢管，采用沟槽式机械连接；当DN≤80时采用镀锌焊接钢管，丝扣连接。重力排水管用机制离心铸铁管，柔性接口承插法兰连接。
1、技术难点
（1）管道连接方式繁多，连接方式要根据工艺、材质、尺寸等相匹配。
（2）统计特殊角度的管件，如45°弯头
（3）为准确建模和统计材料，需要熟悉安装工艺并且创建完善的样板文件。
2、解决方案

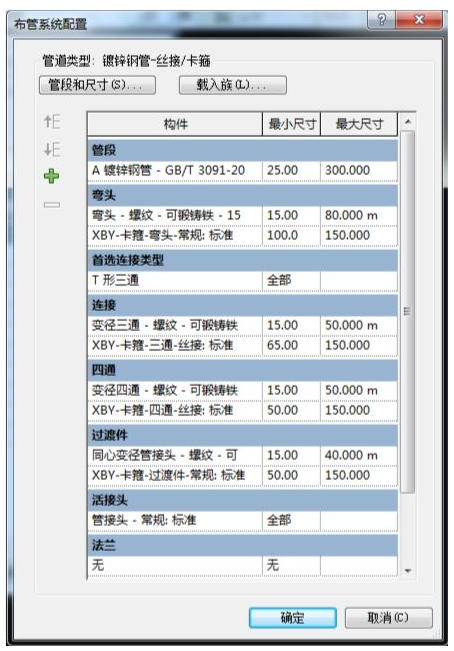

（1）根据设计说明的连接方式，对布管系统配置作相应的设置。以消防系统为例，DN≥100（50）采用沟槽连接；DN≤80（50）采用丝扣连接(即螺纹连接)。
通过设置最大尺寸与最小尺寸采用的连接件，在绘制管道时，软件会根据管径大小，自动选择管件类型。但限制于非变径的连接件(如：弯头、活接头)，异径三通和四通要在绘制时，有些情况需手动调整管件类型。如：DN150的干管要连接DN100、40支管，DN100的管道会用沟槽三通，DN40的管道会用机械三通，但实际绘制时软件不能根据接管尺寸区分采用哪种管件。连接这类管件时，可以先连接大管径的管道，然后更换首选连接件再连接小管径的管道，或者局部的管件手动修改。
（2）统计管件角度

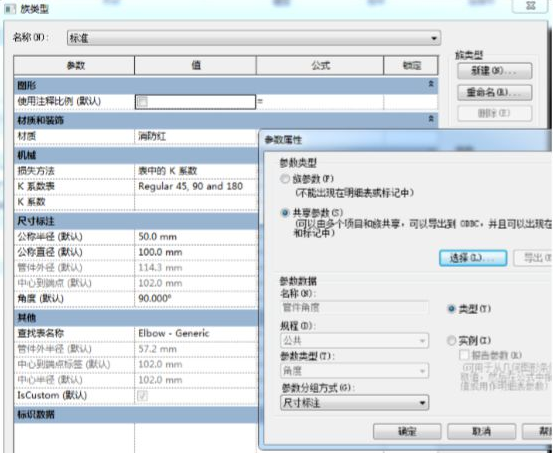

管件族虽然包含了角度参数，因其为族参数，不能将角度字段添加到明细表中，因此需要修改某些管件族参数，通过添加共享参数并与角度参数相关联。现以弯头族为例。在编辑族环境下，打开族类型，添加参数，选择共享参数。
添加共享参数后，将“管件角度”参数和已有的“角度”参数关联。
将族再次载入到项目中，覆盖改签版本，即可在明细表中将“管件角度”字段添加到明细表中，“管件角度”当管件族角度发生变化时，可以实时保持一致。
（3）机电样板文件已基本创建完成，目前在试用阶段，待发现问题后再进行调整（对于其它的测试专项该样板还有待完善与补充）。对于样板文件的使用，应集中进行指导交流，提示建模过程中注意事项和使用方法，尽量发挥样板的作用，并发现样板文件的不足，及时补充完善。
3、注意事项

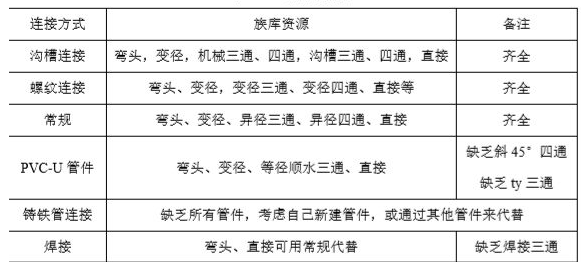

（1）对目前所需的管件族进行整理，统计出了现有的管件族和欠缺的管件族，欠缺的管件族主要会对材料统计误差造成较大影响。
可以考虑自己新建管件，或通过其他管件来代替焊接弯头、直接可用常规代替缺乏焊接三通。
空调水管主要用焊接连接，目前建模是以常规三通代替焊接三通，但这对钢管长度统计影响较大，同时大管径的钢管成本也相对较高。因此焊接三通相对比较重要，需要做出相应的BIM标准化构件。
（2）目前建模未考虑管道（按标准的6米一根，在此仅为举例）分段，管道的直接、卡箍、法兰等管道连接件（管件）的量不能做到精确统计。建模人员在建模时通过手动拆分管道来添加相应的直段管的连接件，这样是可以精确的统计出相应的管道直接件，增加了建模人员的工作负担，
模型的数据信息的几何倍数增加，加大同时软件的流畅程度也会受到影响，会造成全小组的工作效率的降低；
（3）模型中不手动添加直管段管道直接件，在工程量统计表中通过总管长来换算所需的直接件，这样亦能减小管件工程量的统计误差，但与实际的量还是有一定的误差。可以通过设置直管段长度限制条件，来解决这个问题。
