在Revit中导入CAD图纸，完成对应的建模工作之后，该如何处理图纸？

1、如果该图纸不再使用，我们可以使用【】键直接删除即可。

2、为了以后方便进行检查，审图，查找绘制错误，我们会选择保留图纸。

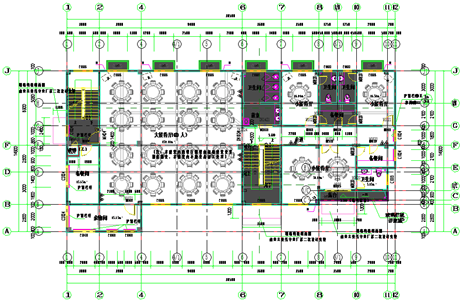

但是我们绘制时，同一个平面视图可能包含多个CAD图纸参照，那么如何将图纸保留并选择性隐藏或者打开呢，例如：F1楼层平面视图，如图1所示：

图1

启动工能区【视图】→【图形】→【可见性图形】，弹出“可见性/图形替换”对话框，如图2所示：

图2

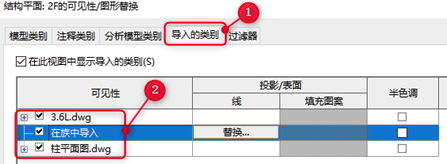

点击“导入的类别”，找到导入的图纸，如图3所示：

图3

①：导入的类别;

②：找到导入的图纸，将暂时不使用的图纸，把勾取消掉。

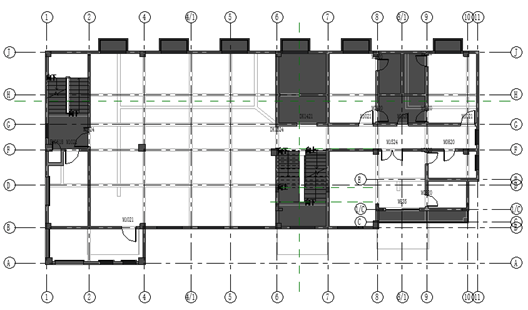

点击确定，经过上面的操作，我们把图纸隐藏起来，这样不影响我们检查模型以及后续建模需要导入其他图纸。如图4所示：

图4

如果模型创建完成，检查时，只需在“可见性/图形”里面，找到对应图纸，打“√”，图纸就会出现在平面视图。
