在建模时，踢脚线除了可以单独绘制，也可以利用墙体同时绘制，下面5步教大家学会这方法。

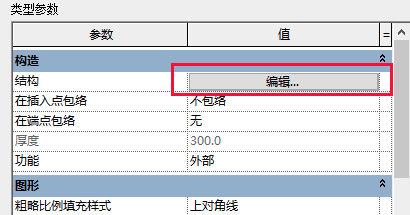

第1步：打开墙体【属性】对话框→【编辑类型】→【结构/编辑】如下图1

图1

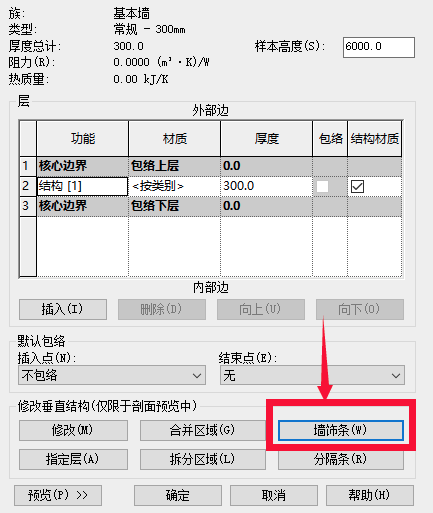

第2步：根据实际情况为墙体添加饰面，点开【墙饰条】如图2

图2

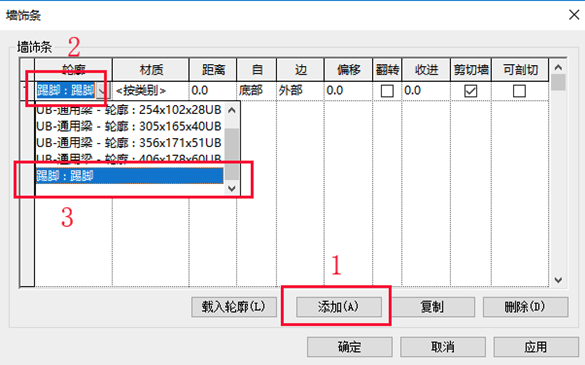

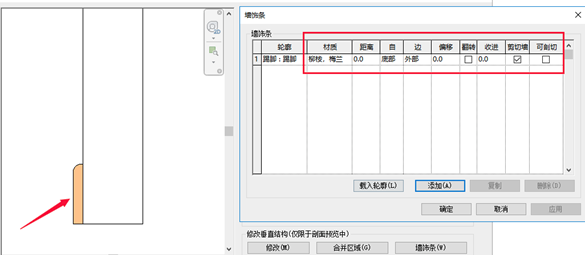

第3步：弹出界面之后点击【添加】，然后选择轮廓，这里的轮廓是可以自定义的，载入对应的轮廓族（特殊需要可以自行创建轮廓载入）。我们这里选择【踢脚】，里面的材质、距离等参数可以根据需要进行修改。如下图3、4

图3

图4

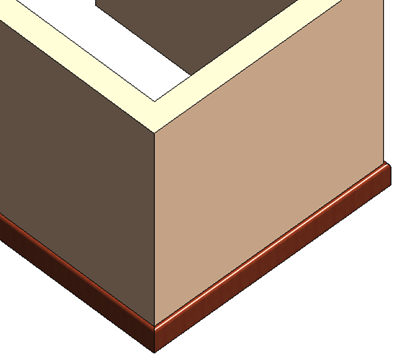

最后点击【确定】完成编辑，平面显示和三维视图显示如下图5

平面
