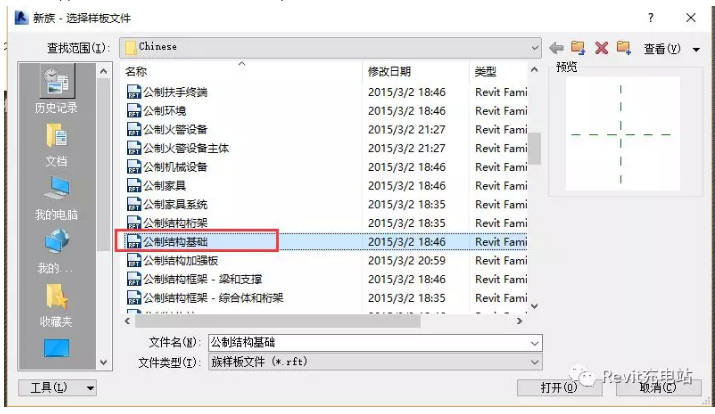

1.在族样板中选择“公制结构基础”，创建一个族。

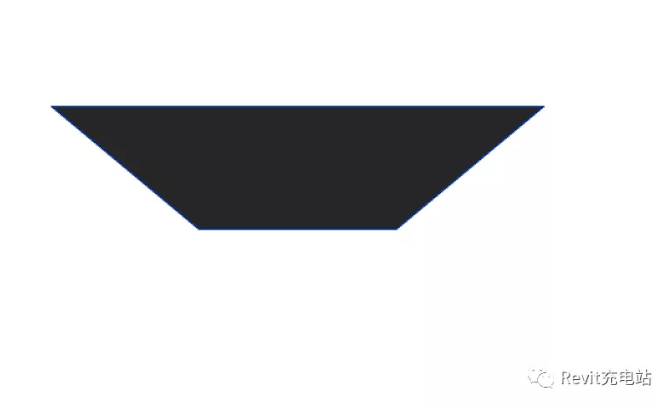

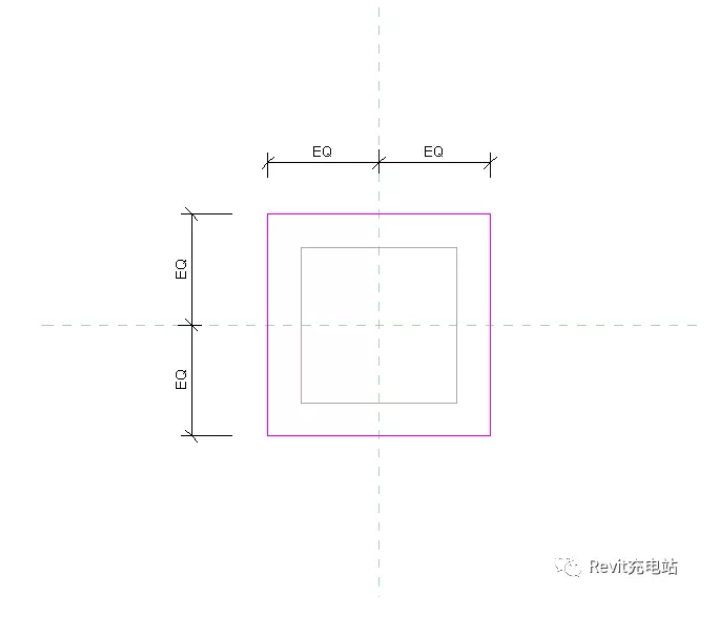

    使用融合创建一个上大下小的四棱台。并用对齐等分命令将其等分。

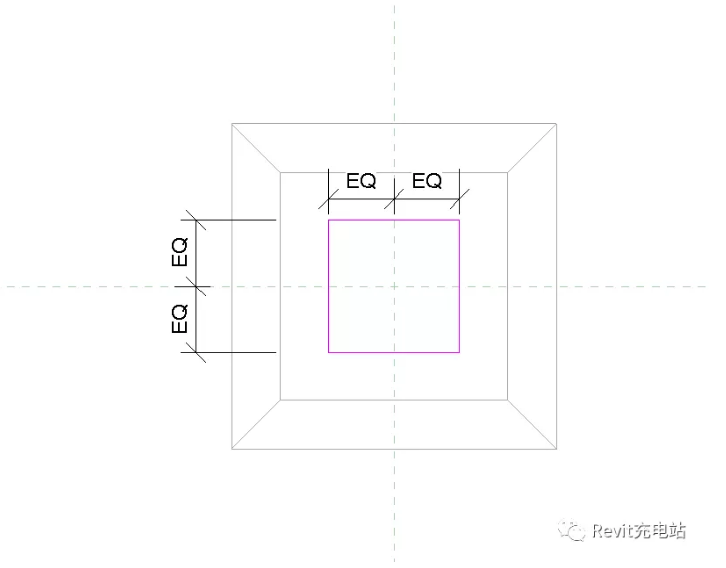

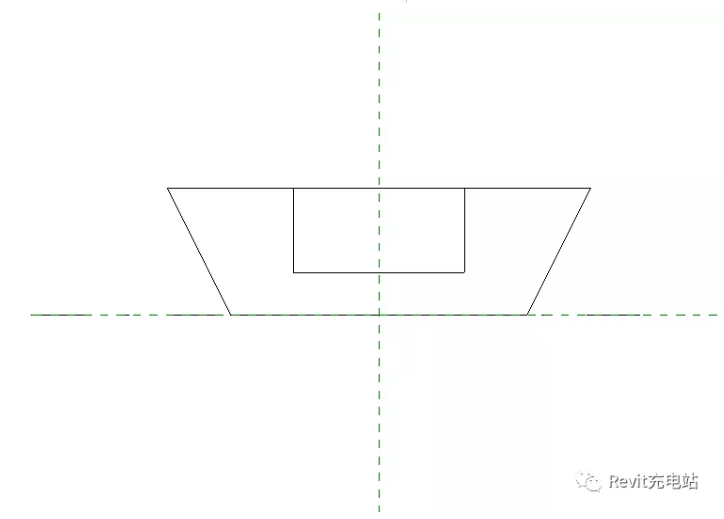

    2.使用空心拉伸，在中心“挖”一个集水坑。

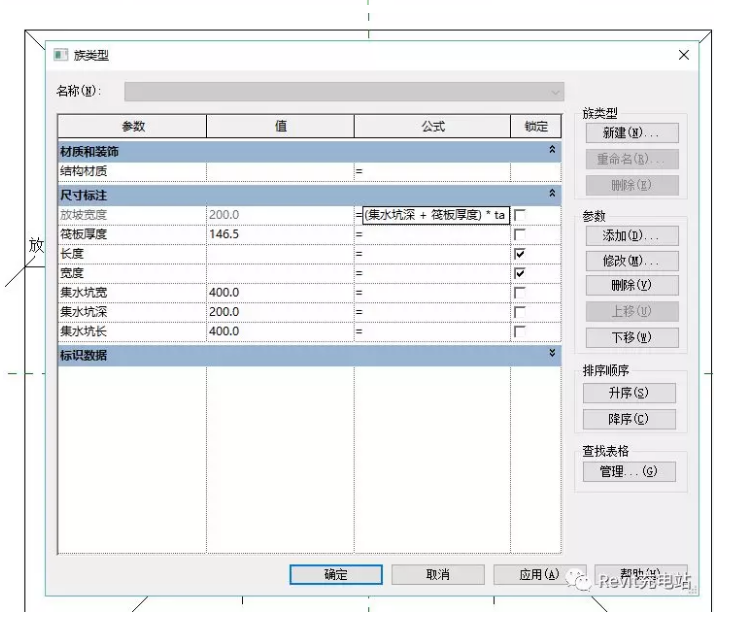

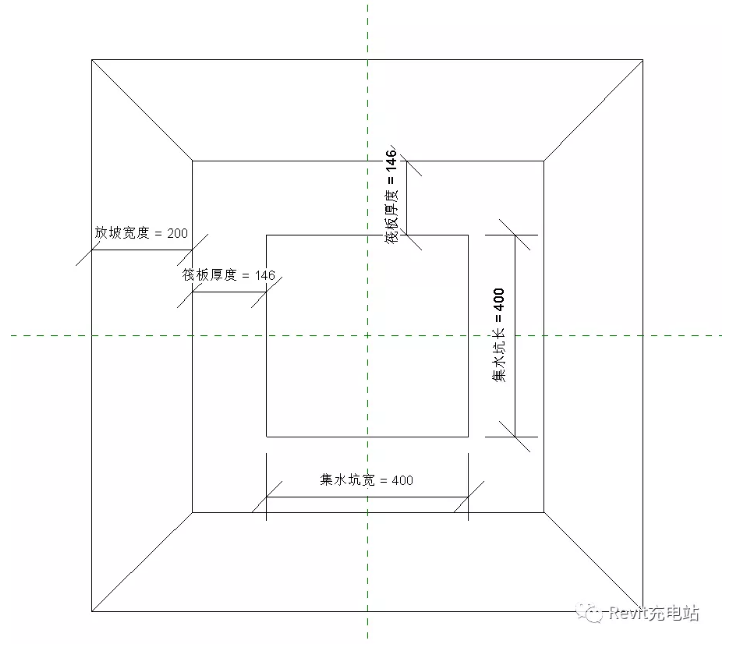

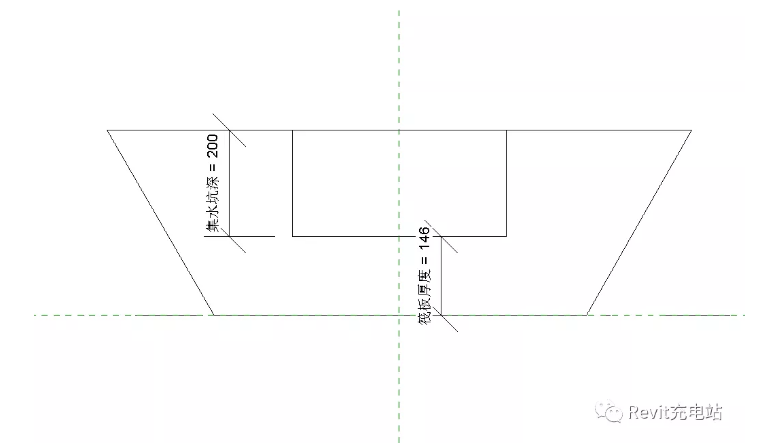

    3.给集水坑添加尺寸标注并关联参数。这里运用的公式为放坡宽度=(集水坑深+筏板厚度)*tan(30°)注意：公式的括号要用英文输入状态下的括号。

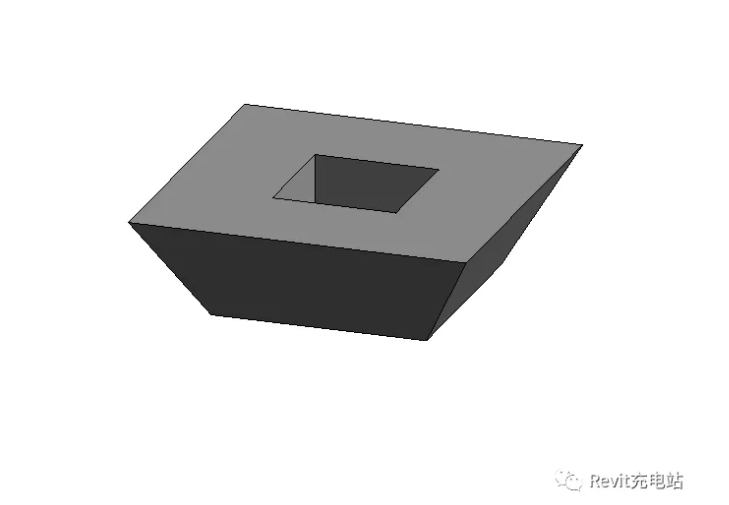

    这样，一个参数化的带集水坑的独立基础就制作完成了。
