Revit中对于套管并没有单独的类别和图元，这样也形成了各种套管族的制作方式，有不少朋友选择直接从网上下载一些套管族，不过基本上都是搬运来的，会有尺寸不标准、没有二维图例的表达式等各种问题。
今天，我们一起了解一下自己如何创建一个套管族，希望能借此了解其中的原理和技巧，帮助我们更好地理解和使用族文件。
1.新建套管族

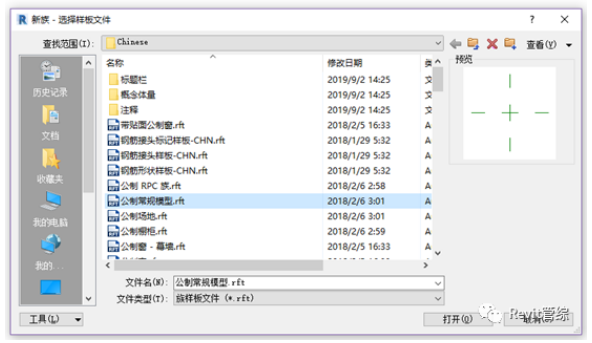

首先使用公制常规模型目标，新建一个套管族文件

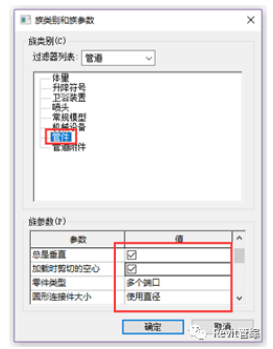

使用“管件”类别，勾选“总是垂直”、“加载时剪切空心”
零件类型选择“多个端口”，选择“使用直径”
2.添加类型参数
依次添加：穿管长度、穿管管径、套管管径、套管外径、套管壁厚、套管内径，6个实例参数
继续添加：外伸长度、内伸长度，2个类型参数
新建一个文本文档，更改名称为SteelCasingPipe，后缀改为csv格式

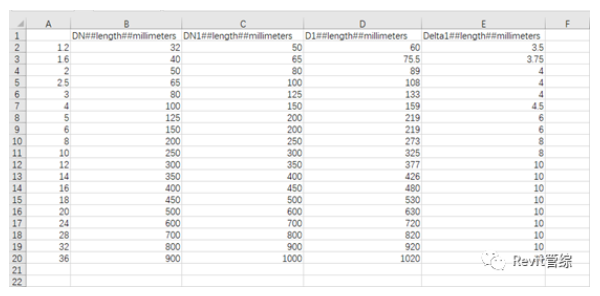

使用excel打开，进行编辑，创建如下列数据
表头数据含义：变量名##参数类型##单位
如DN##length##millimeters意义为：公称直径变量名##长度参数##毫米单位
A列数据无实际意义，是英尺的换算，可以忽略不计
B列为套管的穿管直径，C列为套管公称直径，D1列列为套管外径，Delta1是套管的壁厚：

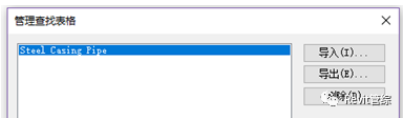

点击“管理查找表格”并导入刚才的csv文件

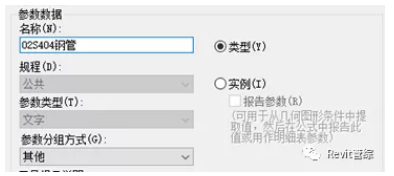

新建文字类型参数“02S404钢套管”
设置文字值为“SteelCasingPipe”，用来调用表格
3.编辑公式
查表公式=size_lookup(所要查找的表格名称,”所要查找的列名称”,查找不到时的缺省值，使用哪个参数值去查找)
注意：所有标点符号要使用英文的，列名称需要加双引号
例如通过管道的直径去查找套管的直径就可以将公式写为：
套管管径=size_lookup([02S404钢管],"DN1",穿管管径+100,穿管管径)
但是套管一般最小都是50的，超过表值的套管也不是单纯+100
因此我们还要用到Revit的if条件语句公式
条件公式=if(条件，条件为真时的结果，条件为假时的结果)
例如小于32的管道采用50套管，超过范围比管径大100写为：
if(穿管管径<32mm,50mm,穿管管径+100)
同时条件语句也是可以嵌套的
结合《02S404防水套管图集》的规律，500以内的是+50，500以外的+100写为：
if(穿管管径<32mm,50mm,if(穿管管径<500mm,穿管管径+50mm,穿管管径+100mm))

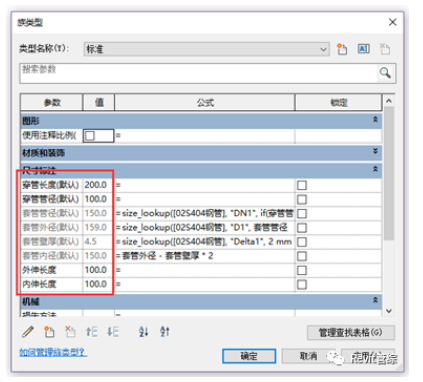

知道了这些数据的意义，我们就非常容易去创建公式了，最终公式如下
1）套管管径=size_lookup([02S404钢管],"DN1",if(穿管管径<32mm,50mm,if(穿管管径<500mm,穿管管径+50mm,穿管管径+100mm)),穿管管径)
2）套管外径=size_lookup([02S404钢管],"D1",套管管径+2*套管壁厚,穿管管径)
3）套管壁厚=size_lookup([02S404钢管],"Delta1",2mm+roundup(穿管管径/100mm)*2mm,穿管管径)
4）套管内径=套管外径-套管壁厚*2
4.创建套管形状

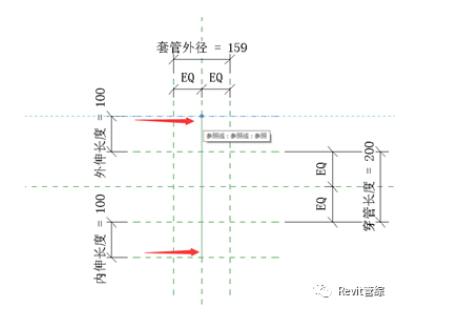

首先我们创建4条横向的参照平面，中间2条设置为弱参照，如图箭头标记的，其他都是非参照
继续创建2条纵向的参照平面，设为非参照

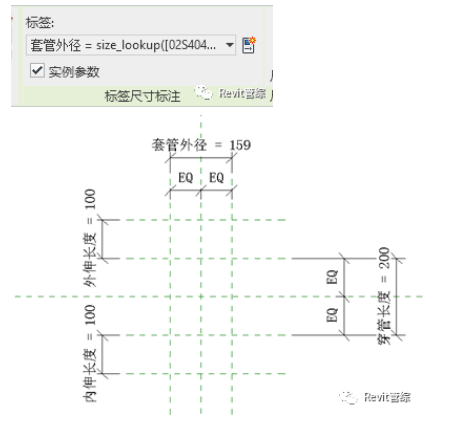

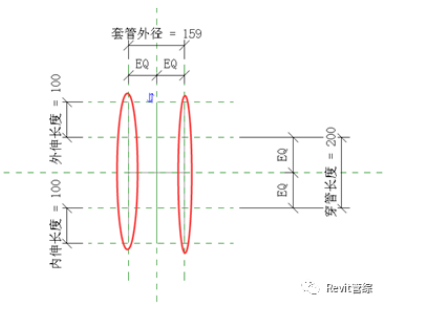

如图添加尺寸标注，并关联对应的参数，外径和穿管长度部分等距

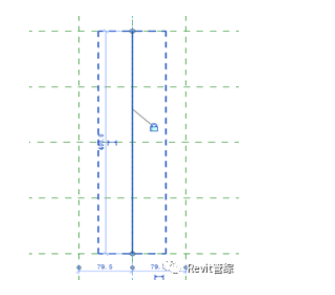

添加一条参照线与中心轴锁定
再使用AL对齐命令与上下2条参照平面对齐
注意：需要捕捉到端点，捕捉不到时可以按Tab键辅助捕捉

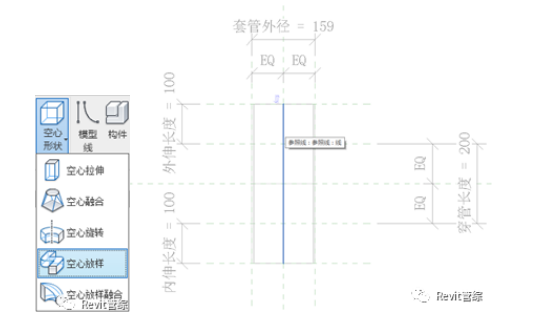

我们先创建空心放样，拾取参照线作为路径
注意：必须先创建空心放样，否则最后无法对构筑物进行扣减开洞
然后编辑轮廓，选择前视图

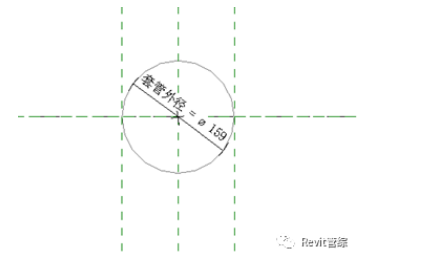

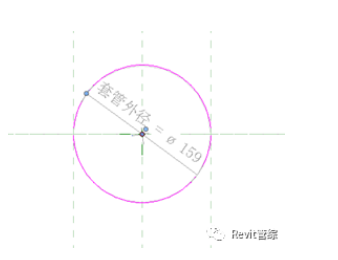

使用直径标注，关联参数“套管外径”
注：因为要在构筑物上完全扣减掉套管的大小，因此需要关联外径
完成空心放样创建
创建实体放样，同样拾取参照线作为路径

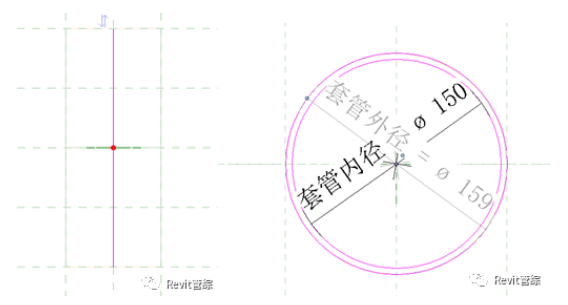

然后编辑轮廓，选择前视图，创建2个同心圆
使用直径标注，分别关联参数“套管内径”和“套管外径”

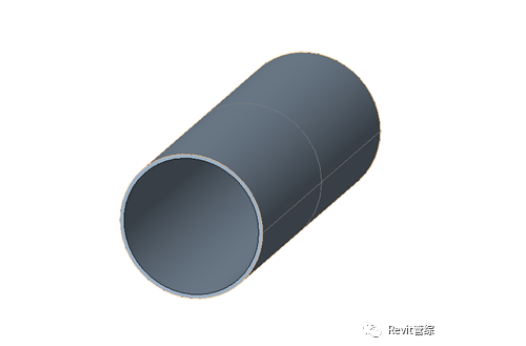

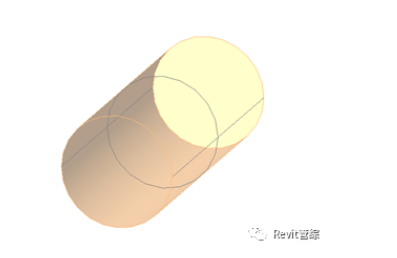

完成放样的编辑，套管创建完成
我们还可以通过添加材质参数，来使套管更真实
5.伸出长度和翻转

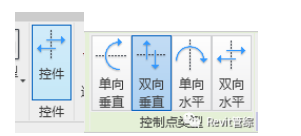

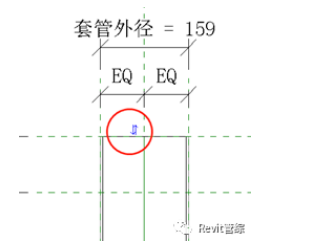

使用翻转控件，添加一个双向垂直的控件
以后在项目中创建完，点击就可以进行翻转了
对于伸出长度，我们推荐使用类型参数
默认的标准类可以将“外伸长度”和“内伸长度”设为0
对于有其他伸出要求的，根据项目情况单独设置

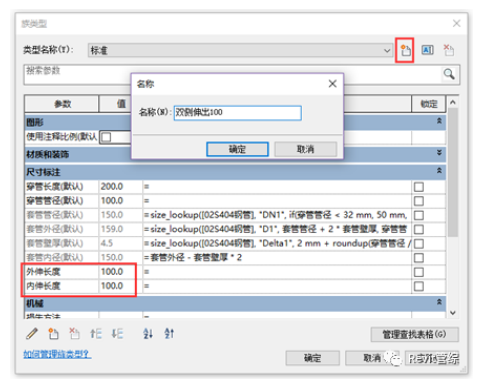

例如新建类型：“内伸50”、“外伸300”和“双侧伸出100”等等
6.图纸中的表达
如果我们希望在平面图纸中也能显示套管，可以添加一些模型线来实现
在两侧创建两条“模型线”，与参照平面进行锁定
注：如果希望更接近于设计图，可以单点标注固定长度和间距
将2条模型线的可见性显示设为“平面”、“粗略”
切换到“前”视图，创建一个圆形“模型线”，关联套管外径
可见性设为“前/后”和“左/右”视图、“粗略”

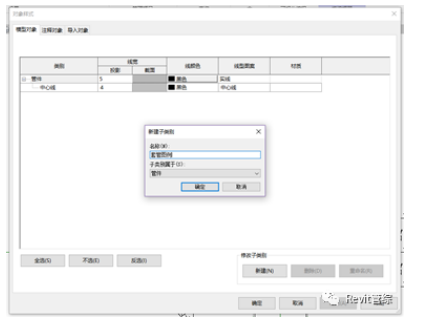

最后再设置一下线型和颜色，如果希望和套管模型分开控制，创建一个子类别

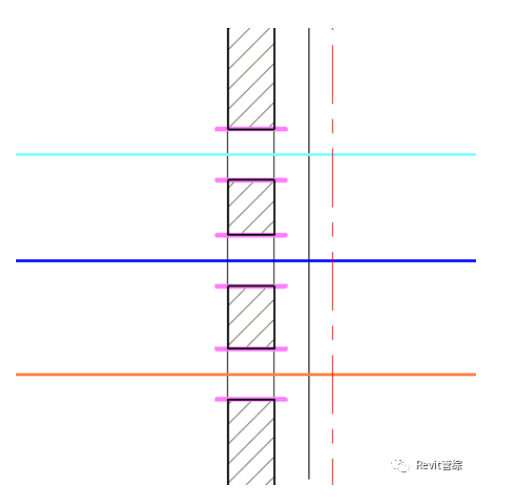

载入到项目之后进行剪切，显示线宽，切换粗略视图就可以了

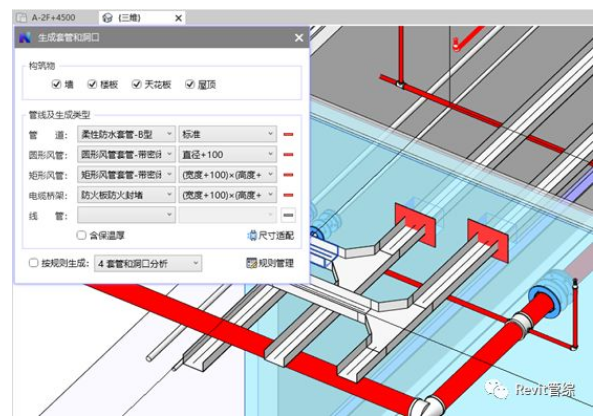

7.使用管综易创建套管
推荐使用当前市面上最强的管综插件“管综易”来创建套管（没有之一）
包含图集中的标准刚性防水套管、柔性防水套管、风管套管、防火板封堵等等，框选一下就能创建
最厉害的还在于无论如何调整管道，套管都会随之联动，另外叠层墙、弧形墙也支持得很好！
