柱、梁和支撑是建筑中的结构构件。 可以在 AutoCAD Architecture 中创建它们并将其导入到 Revit 用作参照。
您可以访问有关部分分解的 AutoCAD Architecture 构件的有限信息，这些信息为只读信息，无法对其进行操作。 可将它们用作在 Revit 中追踪和重新创建构件的参照。

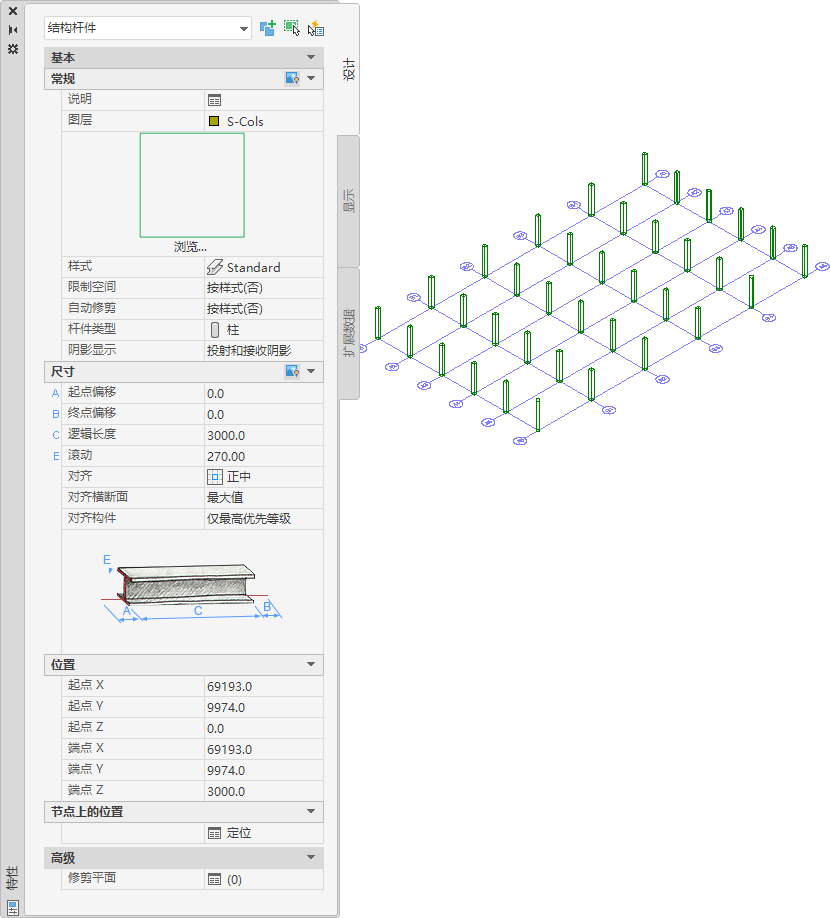

AutoCAD Architecture 中的柱
将 AutoCAD Architecture 结构构件导入到 Revit 时，将保留它的下列属性：
构件描述
旋转角度
构件长度
AutoCAD Architecture 样式名称
结构类型名称（柱/梁/支撑）
类型名称（结构构件）
将把下列属性添加到导入的构件：
底部标高
底部偏移
实例比例（在导入时定义）
实例名称（导入的 DWG 文件的名称）
从 AutoCAD Architecture 导入结构构件
创建或打开要导入 AutoCAD Architecture 结构构件的 Revit 项目。
在项目浏览器中，选择希望导入的构件显示在其中的视图。
将 AutoCAD Architecture 图形导入到 Revit。
将 DWG/DXF 文件导入 Revit 中时，可以导入所有图层、所有可见图层或者所选图层。 导入后，可以随时有选择地从 Revit 中删除图层。
导入的图形将显示为单个导入对象。
要了解所导入对象的详细信息，请选择导入符号，单击“修改 | <文件名>”选项卡
“导入实例”面板
（查询），然后选择要查询的结构构件块。查询将显示对象类型、块名称（与导入的图形名称一致）、图层和样式名称（如果可行）。
要退出“查询”模式，请按 Esc 键。
注： 可以分解或部分分解导入的图形。要访问导入的只读 AutoCAD Architecture 对象，请执行部分分解。
单击“修改 | <文件名>”选项卡
“导入实例”面板 “分解”下拉列表
（部分分解）。对导入的图形进行部分分解，可以显示各个对象的属性。

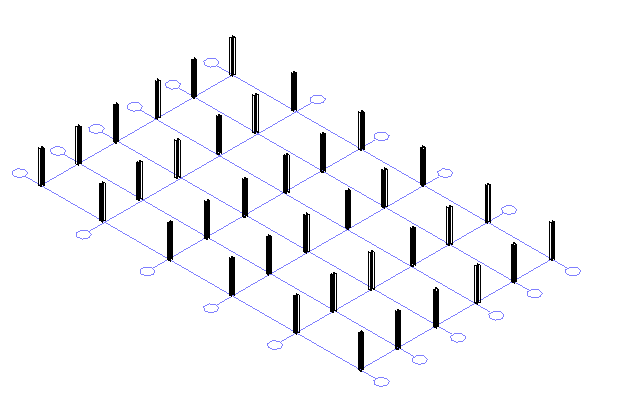

AutoCAD Architecture 中经过部分分解的 Revit 柱
要创建 Revit 结构构件，请单击“结构”选项卡
“结构”面板，然后单击
（梁）、
（柱）或
（支撑）。在导入的构件上移动光标，然后以下列方式之一创建新的结构构件：
如果要创建结构柱，请使用柱的预览图像将 Revit 柱定位在导入的 AutoCAD Architecture 柱内部，然后单击以放置它。
如果要创建梁或支撑，请追踪导入的对象以创建新对象。
如果需要，调整新构件的尺寸以更加精确地匹配导入的对象。
如果不用将图形导出回 AutoCAD Architecture 并且不需要进一步使用导入的几何图形，可以使用下列方法之一将其删除：

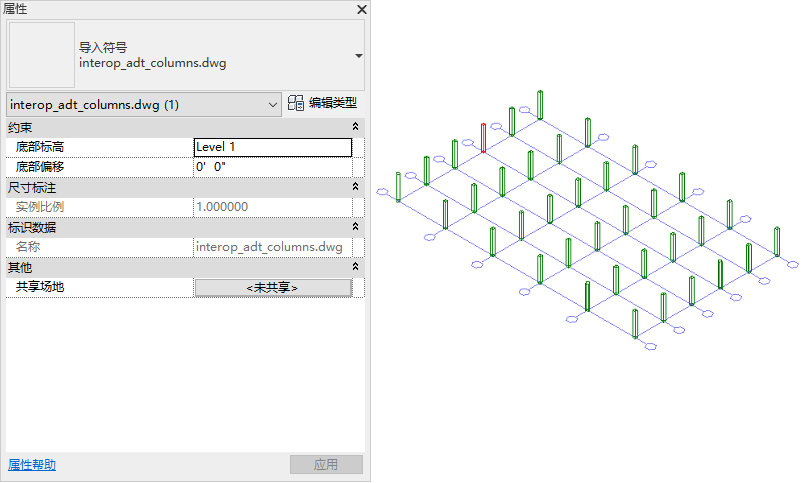

从导入的 AutoCAD Architecture 柱创建的 Revit 柱
选择所导入对象的导入符号，然后按 键。
选择导入符号，单击“修改 | <文件名>”选项卡
“导入实例”面板
（删除图层），然后删除所导入图形中的相关图层。如果图形链接到 Revit，请单击“管理”选项卡
“管理项目”面板
（管理链接），然后从 Revit 卸载导入的图形。注： 如果需要，可以稍后重新载入文件。
