在Revit中进行机电出图时，需要显示风口的位置、形状、大小等信息，但在Revit中默认的设置中并不能显示风口，主要是由于风口被风管给遮挡了。好了，这里就会有人说了那我将显示模式改成线框模式不就能看见了么。。
扯犊子呢，，那如何解决呢。且听我慢慢道来.........（请拿好纸笔，搬好小板凳）。

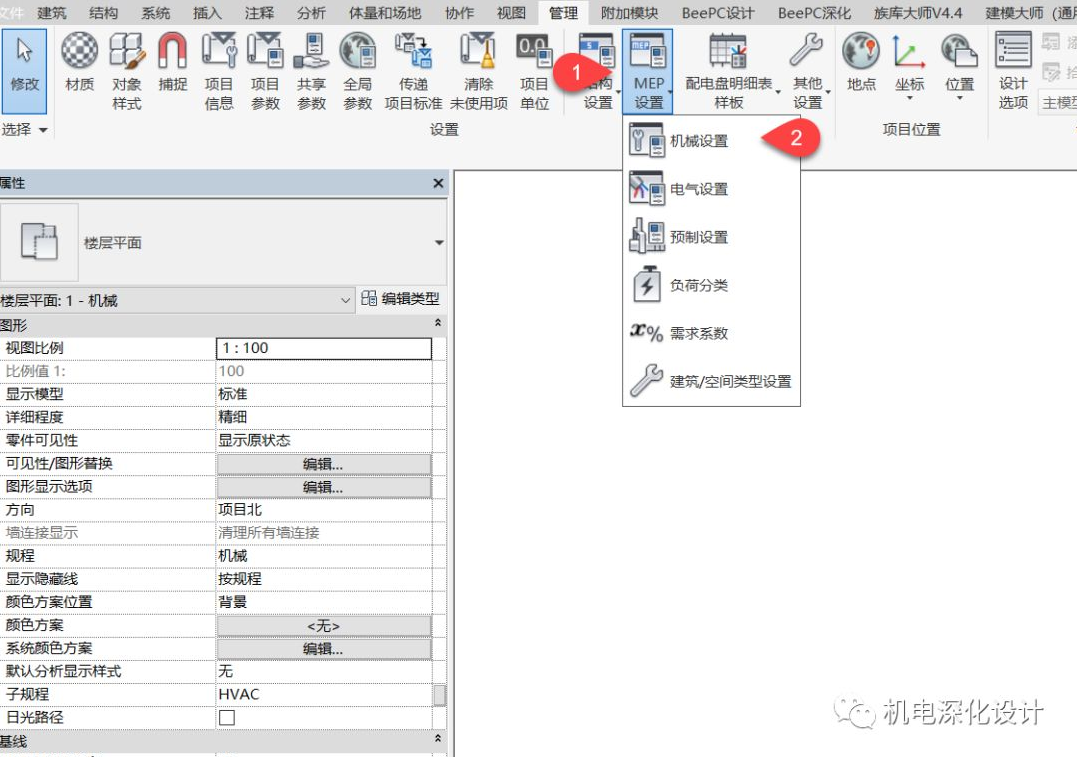

首先打开你的Revit，敲下“管理”，然后进入“MEP设置”，再点进“机械设置”。

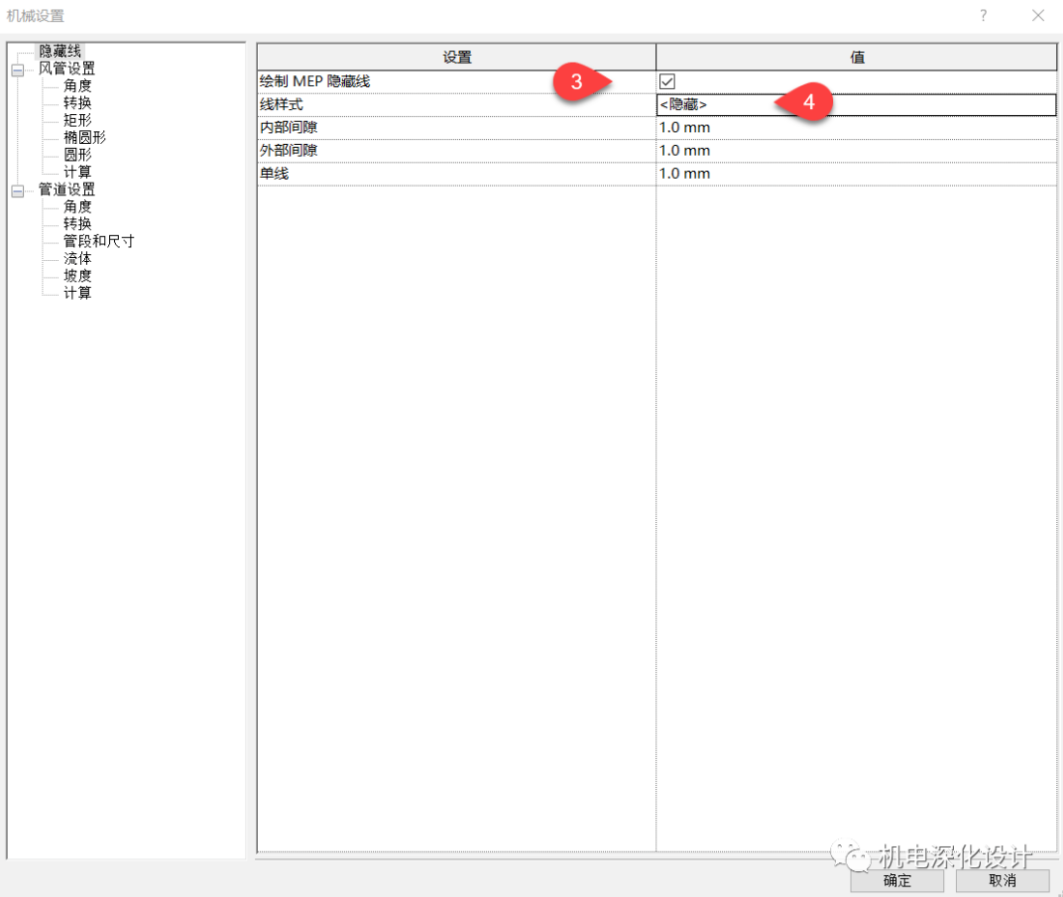

然后，我们可以看到一个“隐藏线”功能，不要吝啬，勾选它，别犹豫，就是它，接着，顺便设置一下隐藏线的线样式。

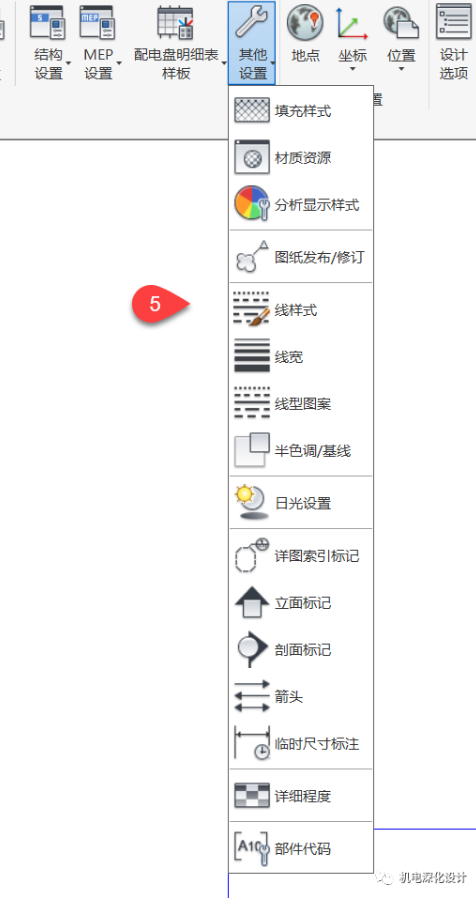

后面，如果你对“线样式”不满足，人嘛都有点欲望是吧，你就点开“管理”找到“其他设置”，看到没？惊不惊喜，意不意外，对，没错，点进“线样式”。

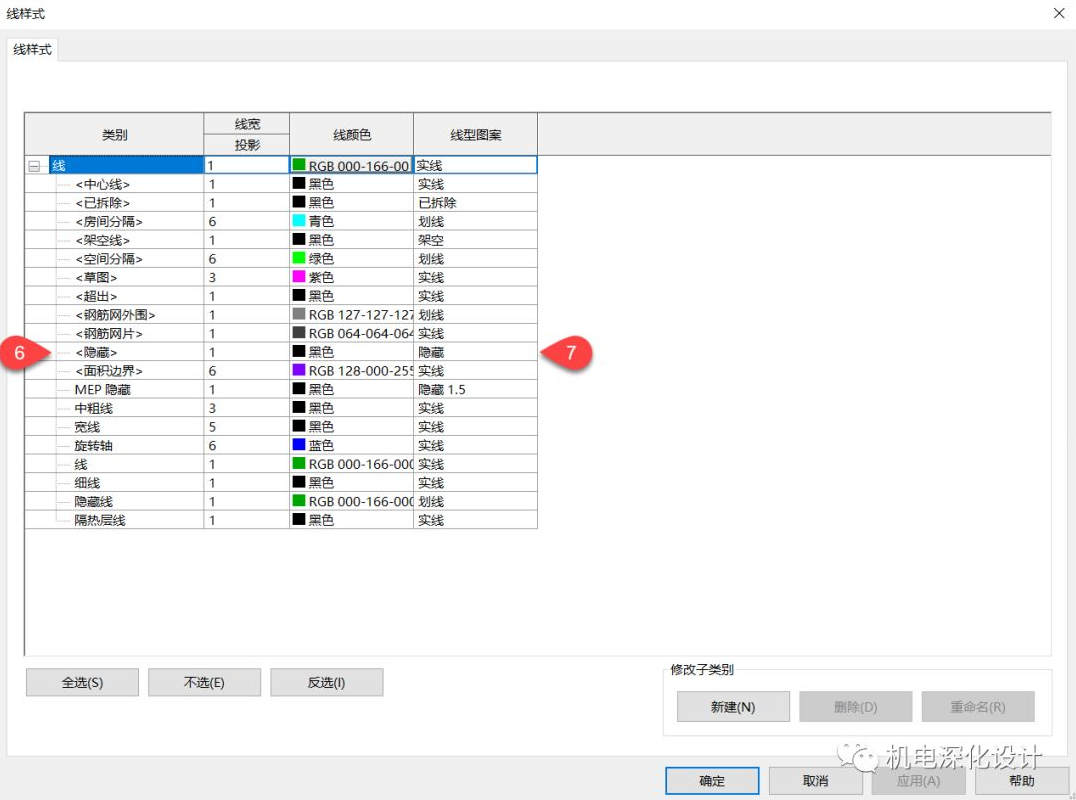

这时候，你就可以肆无忌惮的添加你喜欢的“线样式”了，然后“确定”。
然后，问题来了，该设置的也设置了，该点的也点了，最后出现这么个玩意儿，耍我呢！！
不要急，到这里的时候其实你已经成功99.999%循环了，

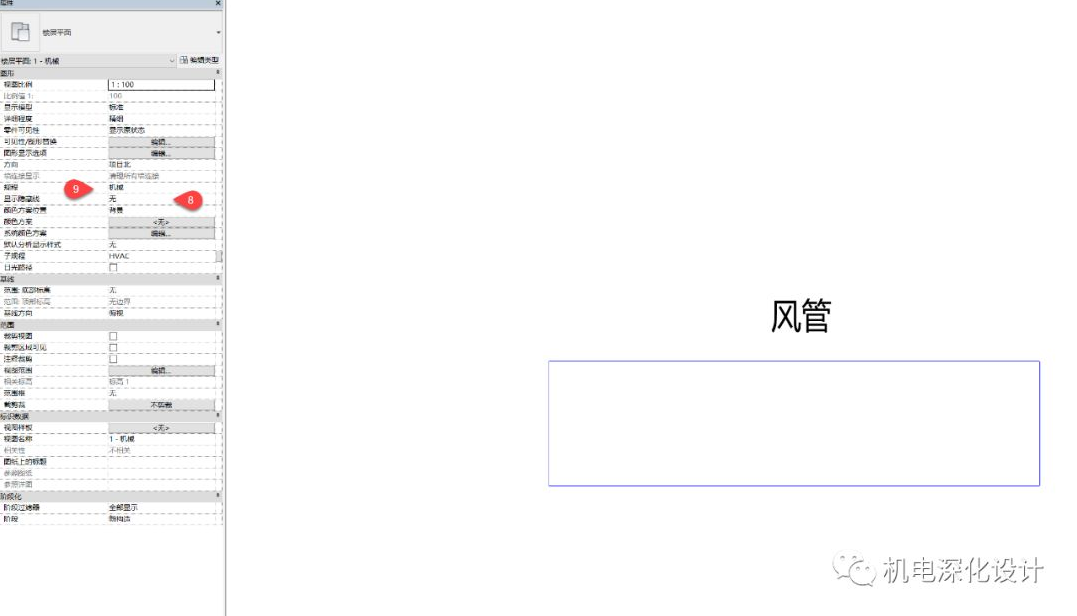

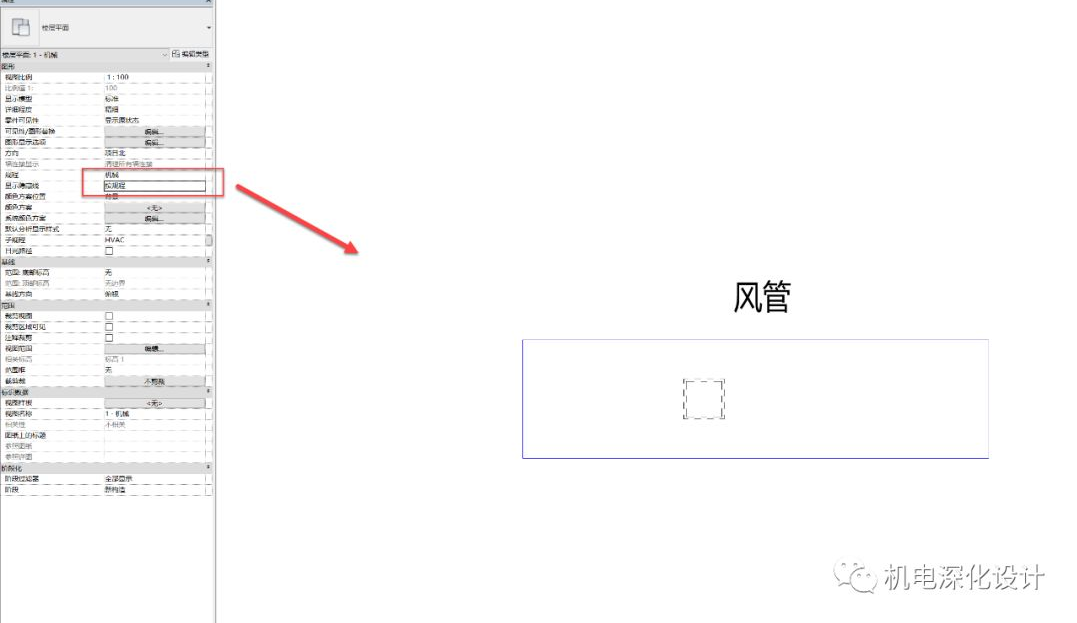

last step，点击“视图属性栏”中的“显示隐藏线”和“规程”。。
大功告成，完美，惊喜不~~~~
