Revit技巧 | Revit球怎么画?Revit特殊族的绘制过程:Revit足球教程

发布于:2024-09-30 10:50:17
88人 分享

    来源:室内BIM,ID:SN_BIM

    我是不看世界杯的啦,帅哥再多我也不看的啦。

    球踢得再好,不会Revit,那都没什么好喜欢和崇拜的啦。。

    好的好的,我保证没有dynamo,dynamo出手,哪里还有下面的方法呢。

    方法

    做一个

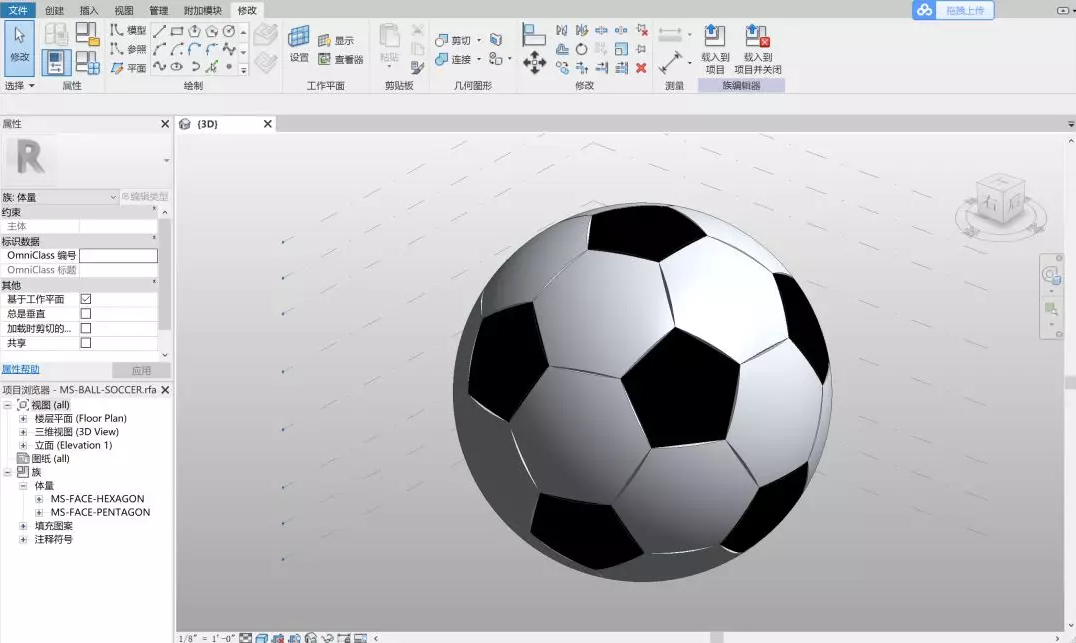

    如上图,我们很明显处于体量样板中。

    然后,让我们分析一下足球,它是一个五边形和六边形组合的球体构造。

    说到这里,一般首先应考虑创建一个球体然后分割表面,然后放填充图案。

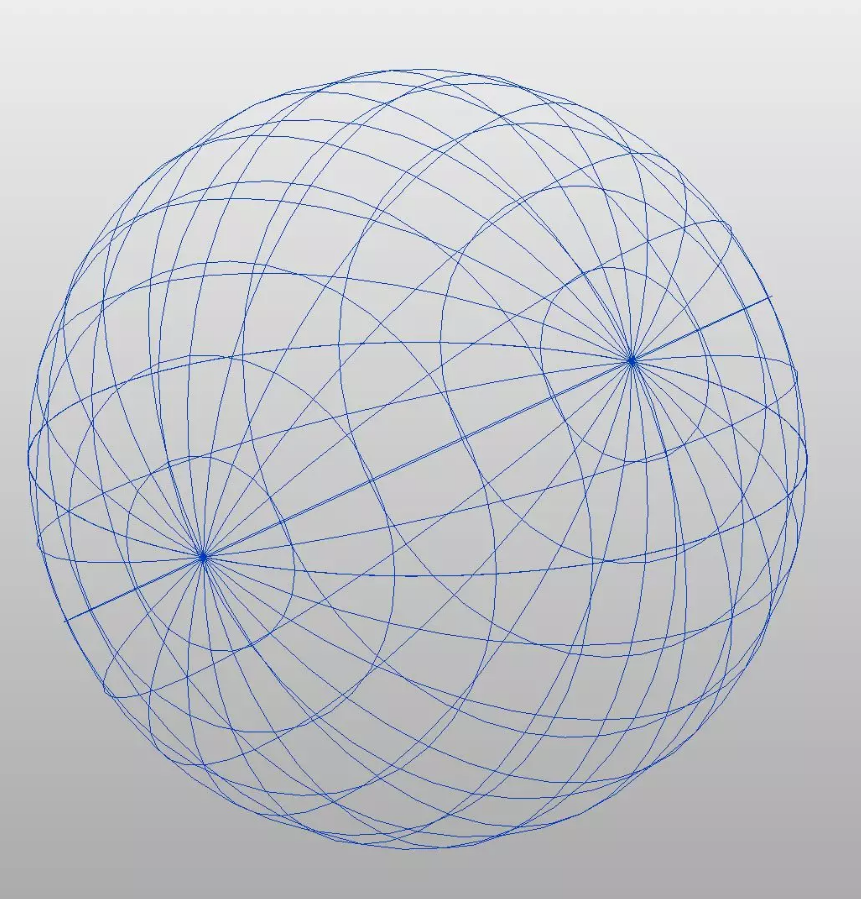

    但是,只要你试一下,会发现分割表面的功能似乎不会那么听话:

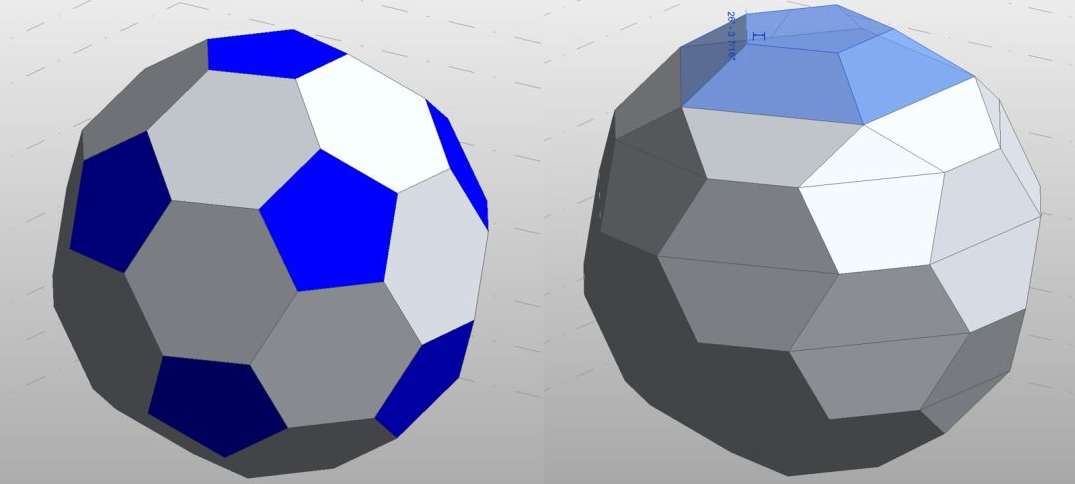

    这里就只能含泪拼一个,你能从下图看到7层“融合”:


    当然,它还不够圆,为了让它更球,在打磨(空心剪切)和包覆(增加曲面)这两个方法中,选第二个,因为所以。

    那么,单个的族是这样的:

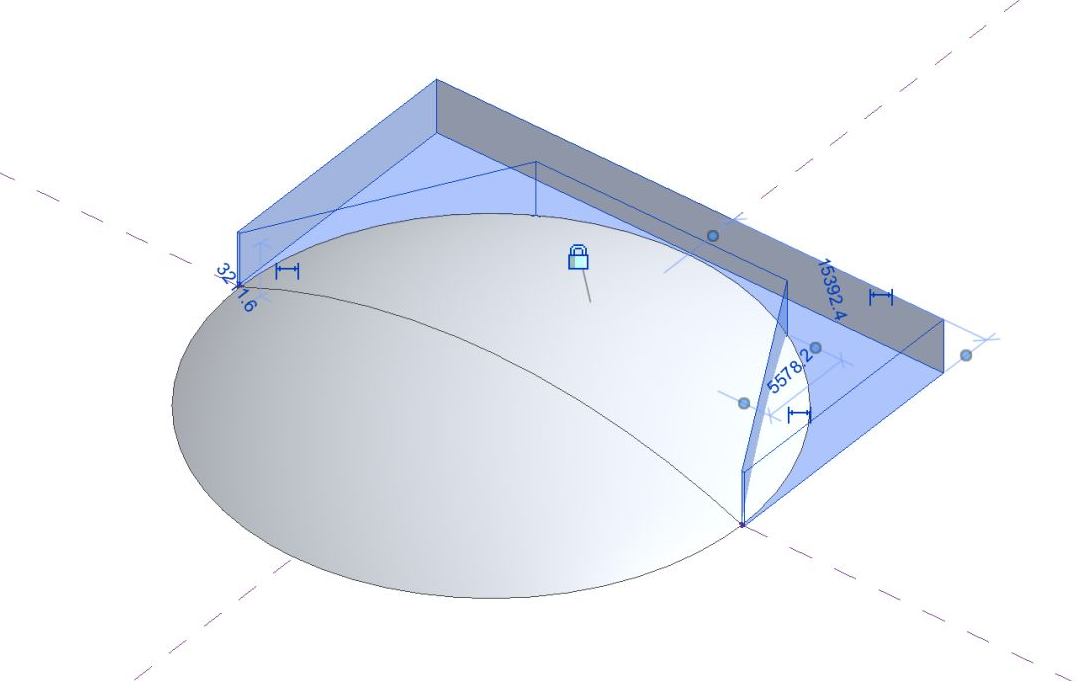

    怎么做呢?剪切大法:


    这就可以了,简单吧?

    难的是你说要加参数!!!!虽然我也不明白为什么要加参数,因为足球不是一样大嘛?还要怎么参变?做足球大楼嘛?

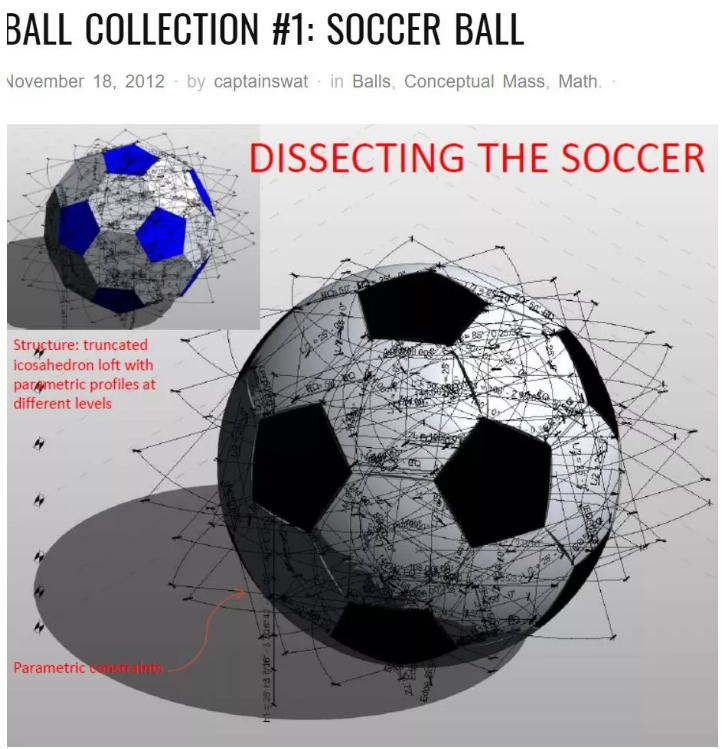

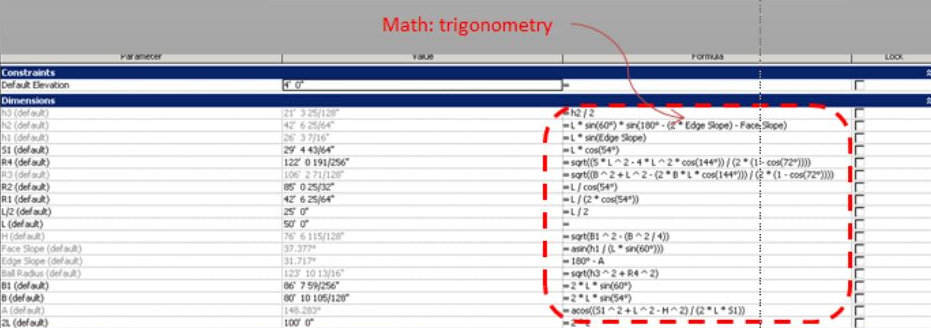

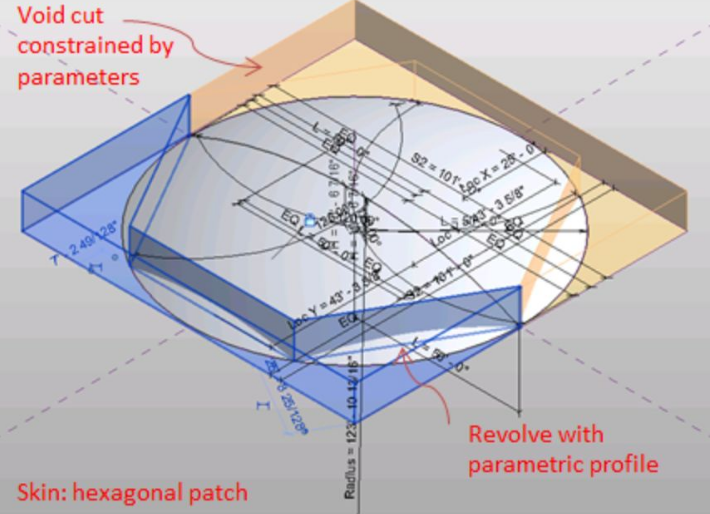

    但是有人真的这样做了,以下是网上找来的图:





    可怕!太可怕了!

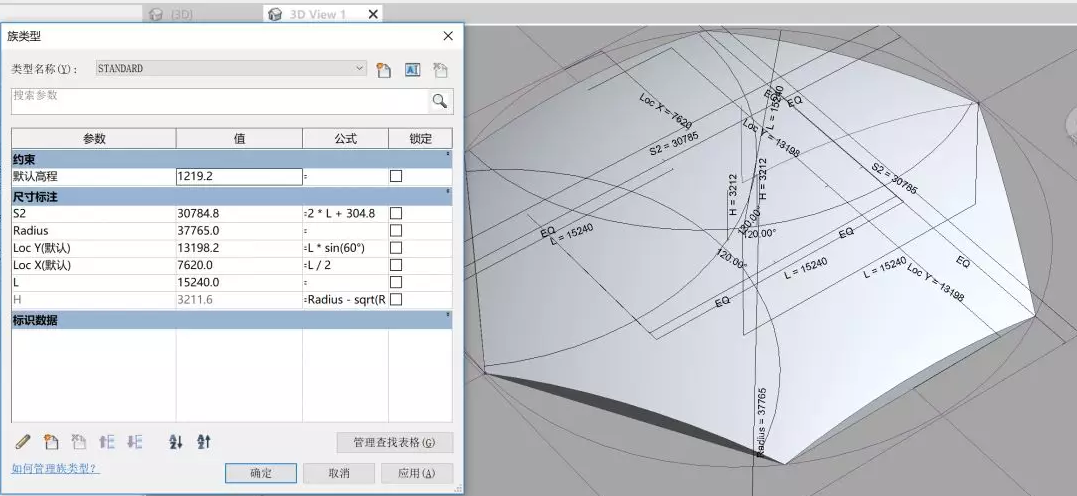

    下图是另一家版的,要好多了:


    但还是简直讲不下去了!感兴趣的可以自己上网去找找哈……
