CAD教程 | CAD2023软件中创建椭圆弧的方法

发布于:2024-10-28 19:20:01
111人 分享

本文将详细说明在CAD2023软件中创建椭圆弧的方法。椭圆弧是由椭圆的一部分组成,它是一个平面曲线,具有两个焦点和两个半径。在CAD软件中,椭圆弧常用于设计绘图、工程建模等领域。创建椭圆弧需要一些特定的步骤和工具,下文将逐一介绍。

CAD2023软件中创建椭圆弧的方法 - BIM,Reivt中文网

步骤一:打开CAD2023软件

首先,打开CAD2023软件。在电脑桌面上找到CAD2023的图标,双击打开软件。稍等片刻,软件将加载并显示主界面。

CAD2023软件中创建椭圆弧的方法 - BIM,Reivt中文网

步骤二:选择椭圆弧工具

在CAD2023的工具栏上,定位并点击“椭圆弧”工具。这个工具常常被标识为一个椭圆形状的图标。点击后,软件将切换到椭圆弧绘制模式。

步骤三:指定椭圆的中心点

在CAD2023的绘图区域中,通过鼠标点击来指定椭圆的中心点。点击一下鼠标,软件将自动在这个位置上绘制一个点,并将其作为椭圆的中心点。

步骤四:指定椭圆的长短半轴

继续使用鼠标,点击并拖动来指定椭圆的长短半轴。首先,点击鼠标左键,然后拖动鼠标,直到椭圆的长短半轴达到所需的长度。松开鼠标左键,软件将根据你的操作绘制椭圆的长短半轴。

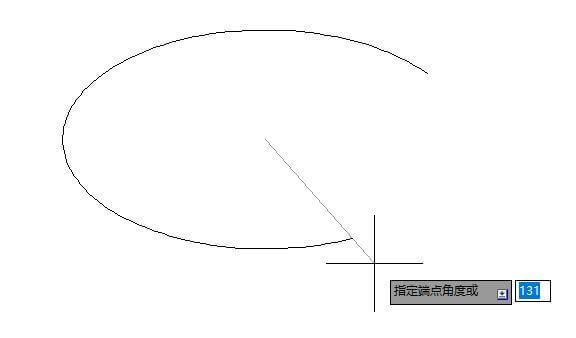

步骤五:指定椭圆的起始角度和终止角度

在CAD2023中,椭圆弧是通过起始角度和终止角度来定义的。点击鼠标左键,然后拖动鼠标来指定椭圆的起始角度。保持鼠标左键按下的状态,再次拖动鼠标,直到椭圆的终止角度达到所需的角度,然后松开鼠标左键。软件将根据你的操作绘制椭圆弧。

步骤六:调整椭圆弧的样式和属性

在CAD2023中,你可以根据需要调整椭圆弧的样式和属性。通过点击工具栏上的“属性编辑器”图标,你可以打开属性编辑器窗口。在这个窗口中,你可以修改椭圆弧的颜色、线型、线宽等属性。根据你的设计需求,调整椭圆弧的样式和属性。

步骤七:保存和导出椭圆弧

当你完成椭圆弧的创建后,点击CAD2023的“保存”按钮,将绘图保存到计算机中的指定位置。你还可以选择将椭圆弧导出为常见的图形文件格式,如JPEG、PNG等。点击CAD2023的“导出”按钮,选择合适的文件格式,并指定保存位置。

在这篇文章中,我们详细介绍了在CAD2023软件中创建椭圆弧的方法。通过按照上述步骤,你可以轻松地在CAD软件中创建精确的椭圆弧。记住,在绘制过程中可以随时调整椭圆弧的样式和属性,以满足你的设计需求。祝你在CAD绘图中取得好成果!
