Revit技巧 | Revit钢筋形状族创建教程:在Revit中创建参数化S形弯钩水平筋钢筋族

发布于:2024-10-23 01:40:02
124人 分享

    文章来源:机电深化设计

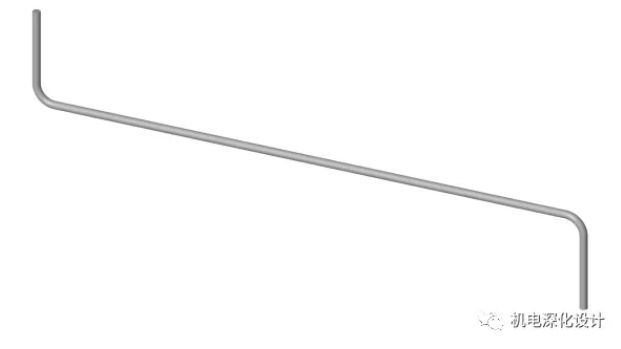

    本篇文章以S形弯钩水平筋为例,记录该钢筋族的原理及其做法。

    越来越多的装配式结构的建筑,在BIM建模的工作中经常会碰到此类问题,在Revit2020之前,原生的钢筋并不是很好用,没有很灵活,因此,通过自建钢筋族可以解决大多数问题,使用过程也比较灵活和方便。

    首先,第一步:

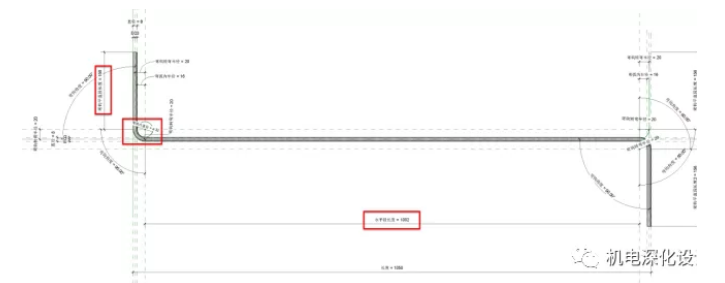

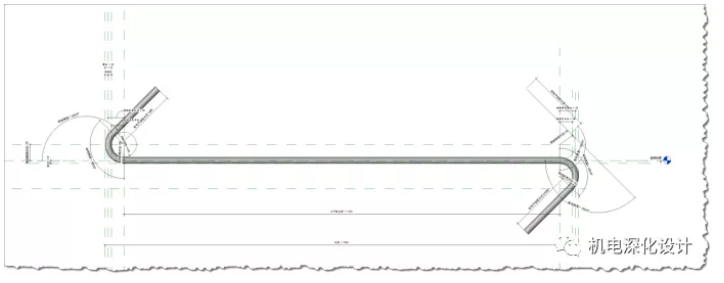

    分析钢筋的构造原理:图中红框圈出的是需要在族中创建的参数


    钢筋直径,水平段长度,弯钩平直段长度,弯钩弯折角度和弯弧内直径等基本参数。

    第二步:

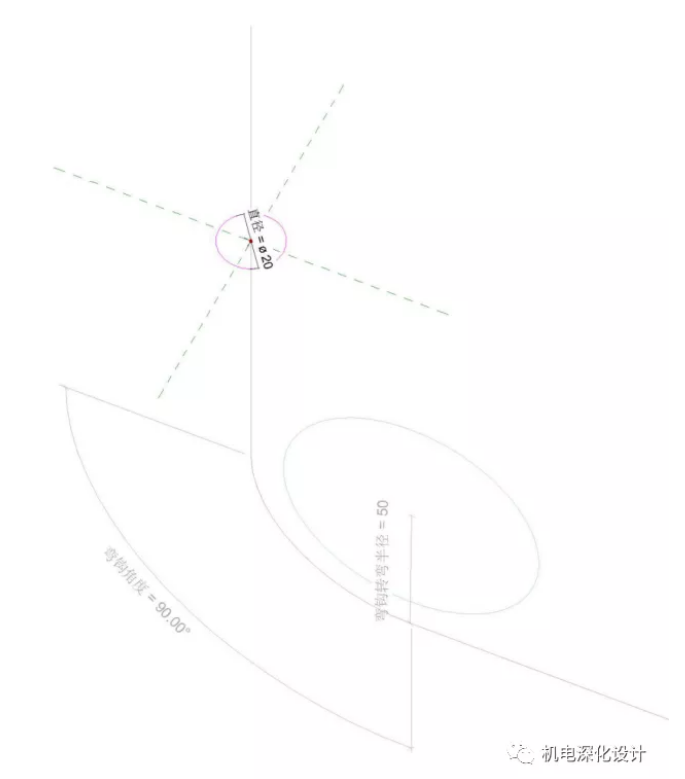

    创建原理:由于该族带有角度弯弧因此通过创建参照线,再拾取参照线进行放样生成实体。

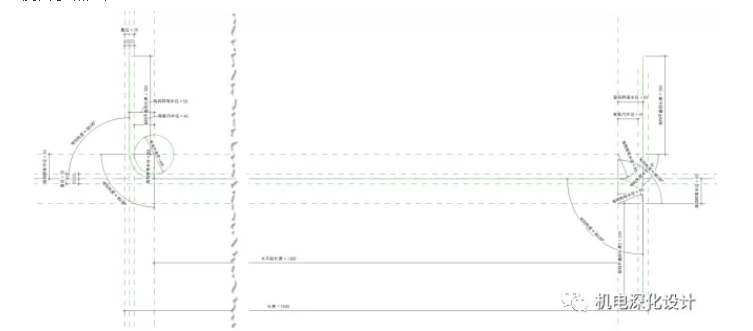

    接着在族环境中创建参照平面和参照线,一般情况,直线数据使用参照平面,角度数据使用参照线。

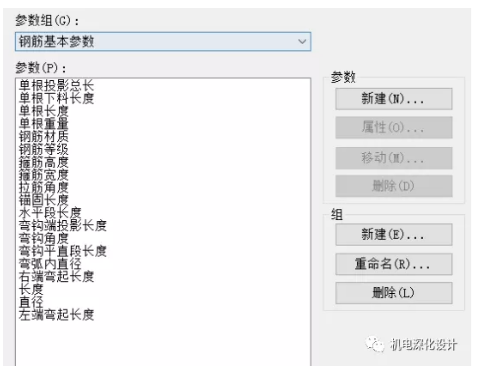

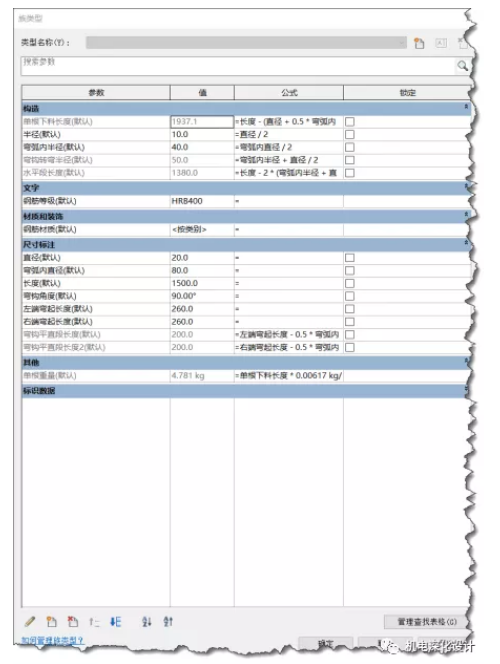

    创建好参照平面和参照线之后,接着新建基本参数,参数比较多,但最终载入到项目中控制的参数就那么几个,如:钢筋直径、长度、弯弧内直径、弯钩角度等参数,如果参数需要在明细表中统计出来,则需要将该参数设置为共享参数。

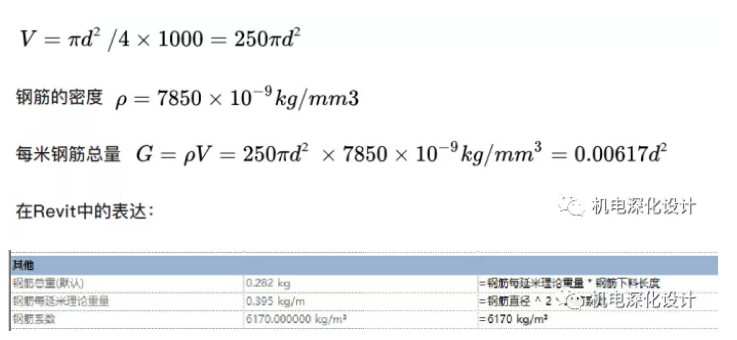

    钢筋重量的计算

    在钢筋的使用中,均是以千克(kg)、吨(t)为单位对钢筋的消耗进行衡量的。重量的计算需要了解钢材的密度和物体的体积,现以1m长度的钢筋来进行计算,每米不同直径钢筋的体积。


    第三步:

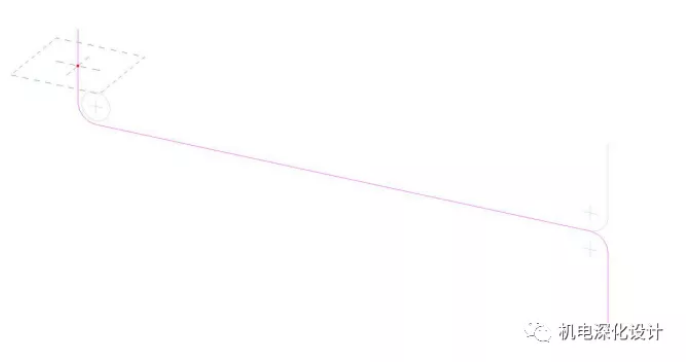

    通过放样→拾取路径→拾取三维边→编辑轮廓,生成构件实体。




    第四步:

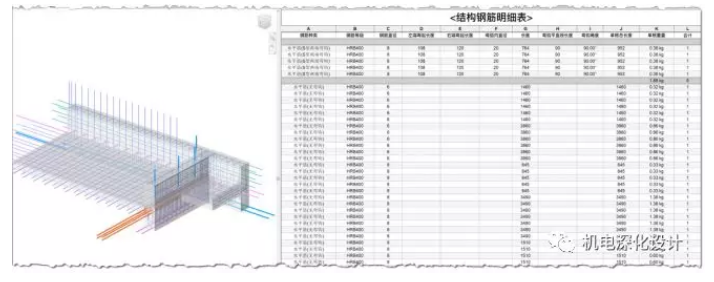

    将该钢筋族载入至预制构件族中并载入项目中。
