    在体量的分割表面中，Revit自带了以一些分割表面的图案，但有时候我们需要自定义一些图案来满足不同的需求。那么就用到了自定义的参照平面来切割体量的表面，来通过切割体量表面生成的自定义的迹线来生成自定义的分割表面。

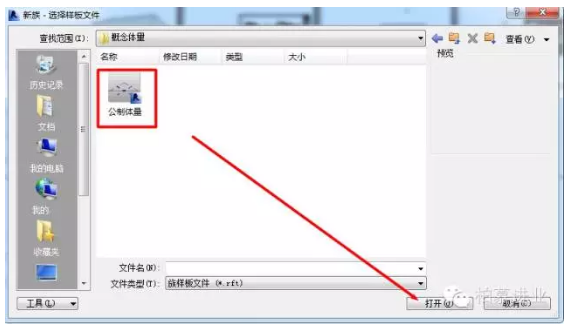

    1、打开Revit软件，新建“族—概念体量—体量”样板文件，在族样板文件中创建一个矩形的体量，如图1-1和图1-2所示：

    图1-1

    图1-2

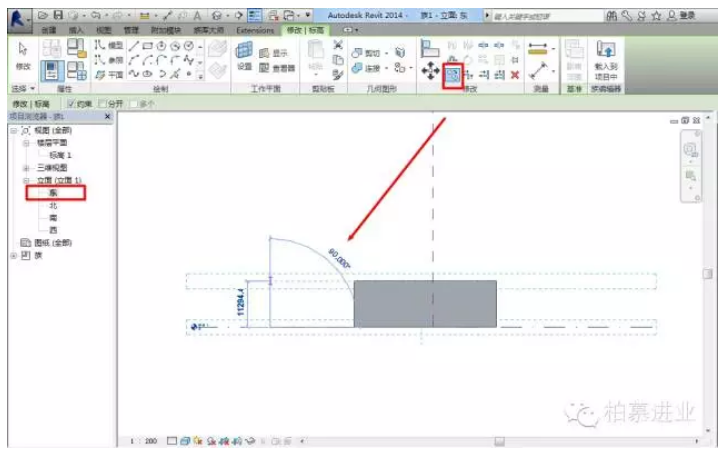

    2、切换视图到东立面视图，选中标高1选择“修改”选下卡下“修改”面板中的“复制”命令，勾选“多个”和“约束”，向上复制标高1生成标高2和标高3,如图2-1所示：

    图2-1

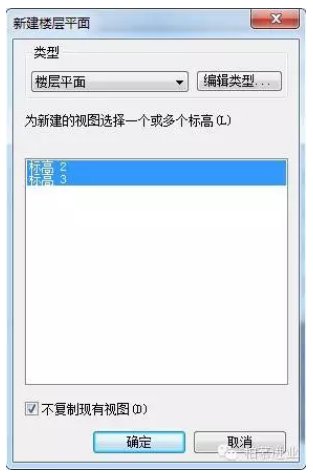

    选择“视图”选项卡下“创建”面板中的“楼层”平面命令，弹出如图2-2所示对话框，选中标高2和标高3，创建所对应的楼层平面。

    图2-2

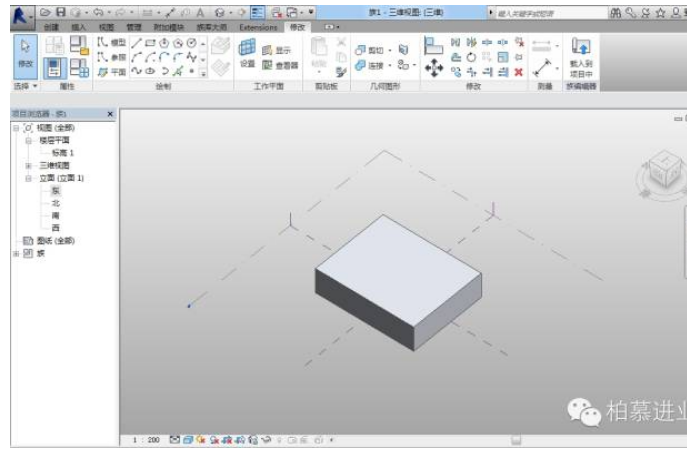

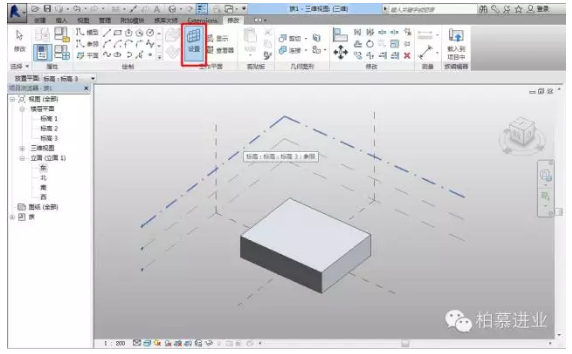

    3、切换到三维视图，点击“修改”选项卡下“工作平面”面板中的“设置”命令，然后鼠标移动到标高3上高亮显示并选中，如图3-1所示，设置当前的工作平面为标高3。

    图3-1

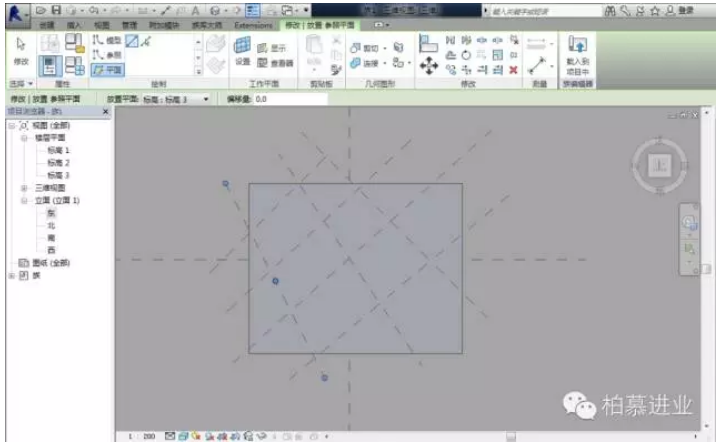

    在三维视图中切换到顶视图，选择“修改”选项卡下的“绘制”面板中的“平面”下的“直线”命令，按照自己所需的图案绘制自定义的参照平面如图3-2所示：

    图3-2

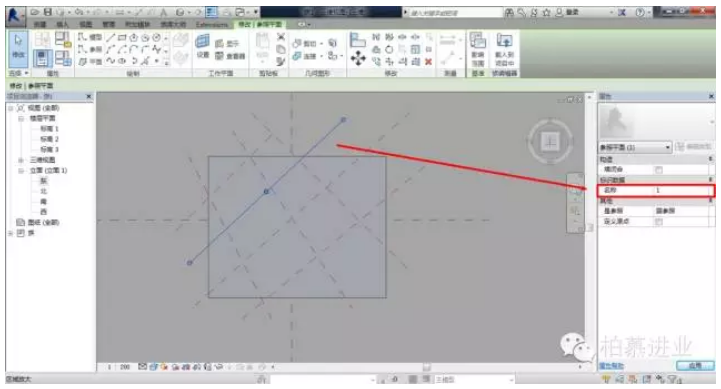

    分别给刚刚绘制的几条工作平面命名，为了方便排序，选中任意一条参照平面，在属性中更改名称为1，如图3-3所示：

    图3-3

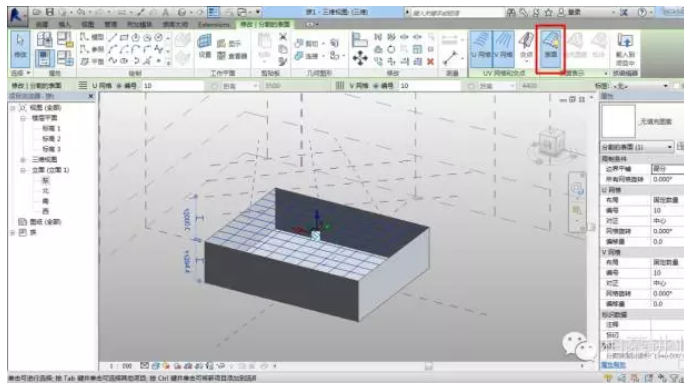

    4、选中体量上表面高亮显示，点击“修改”选项卡下的“表面表示”面板下的“表面”命令，显示出表面上的网格。如图4-1所示：

    图4-1

    点击“UV网格和交点”面板下的“U网格”和“V网格”取消体量上网格线的显示

    点击“UV网格和交点”面板下的“交点”下“交点列表”命令，

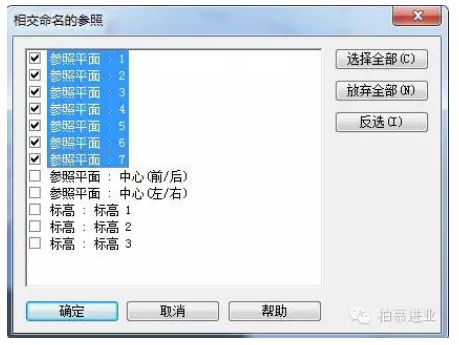

    弹出如图4-2所示对话框，选中并勾选之前绘制并命名的参照平面，点击确定，生成体量表面的自定义的额网格，如图4-3所示：

    图4-2

    注：前面操作中为参照平面命名是为了在点击“交点列表”命令后能准确选择自定义的参照平面，若不进行命名，点击“交点列表”命令后，自定义的参照平面将不能选择。

    图4-3

    5、为分割好的体量表面添加材质。

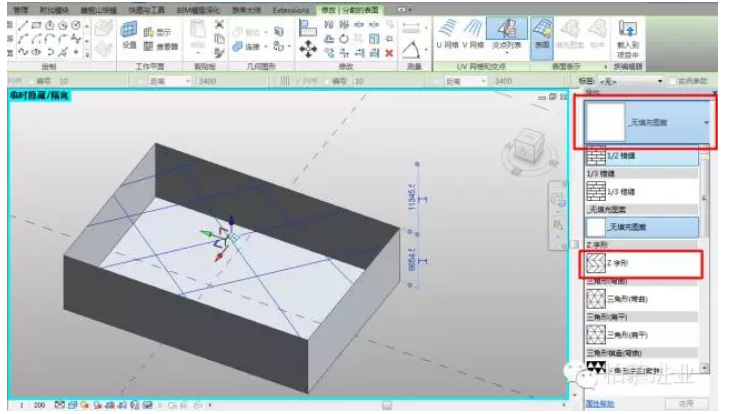

    （1）选择体量表面的分割网格，将其属性中的“无填充图案”修改为系统中的任意一种填充图案，如图5-（1）-1所示：

    图5-（1）-1

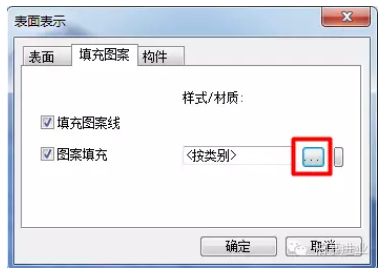

    （2）将体量的表面添加了填充图案之后，选择“修改/分割的表面”选项卡>“表面表示”面板的下拉选项，弹出如图5-（2）-1所示对话框：

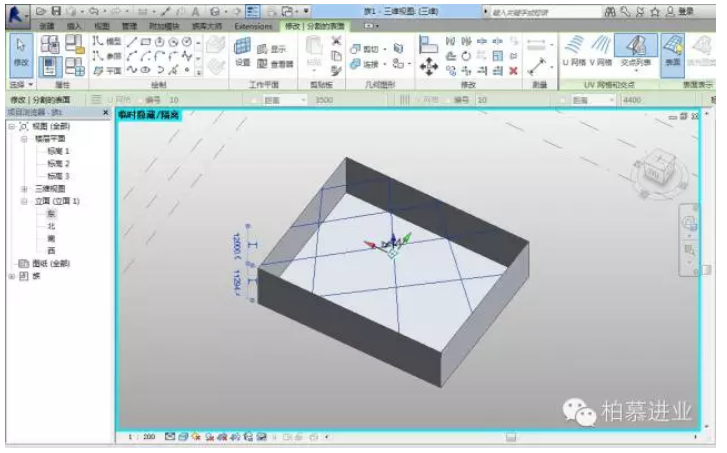

    图5-（2）-1

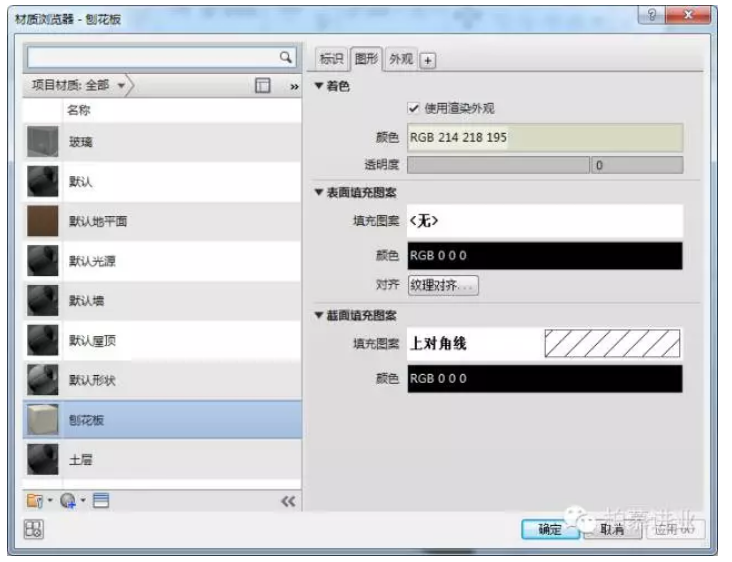

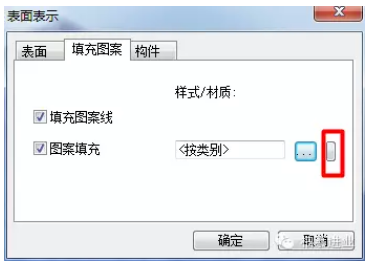

    点击加载按钮可为体量添加材质，如图5-（2）-2所示：

    图5-（2）-2

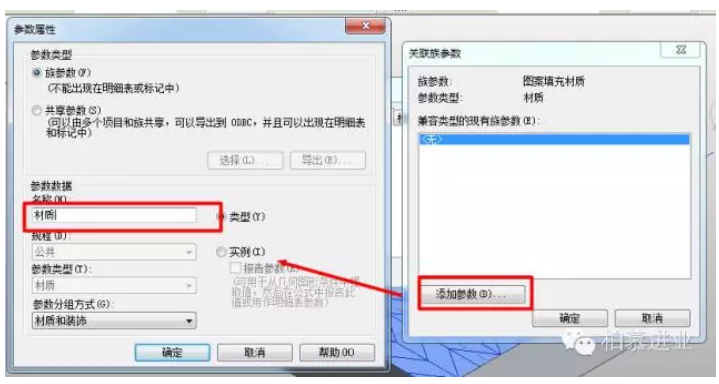

    （3）或者点击添加参数按钮如图5-（3）-1、5-（3）-2所示，

    图5-（3）-1

    图5-（3）-2

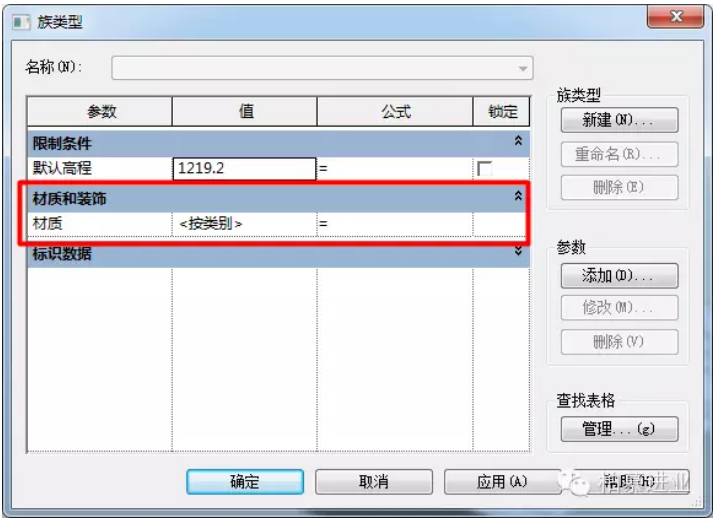

    添加材质的参数，再在族类别中为体量的表面添加材质，如图5-（3）-3所示:

    图5-（3）-3
