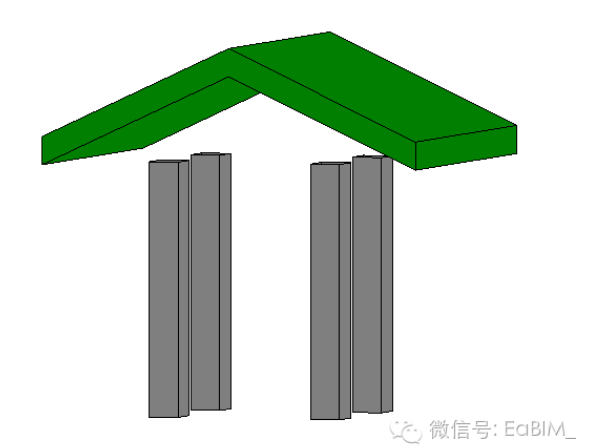

在绘制完柱子和屋顶后出现如下图情况：

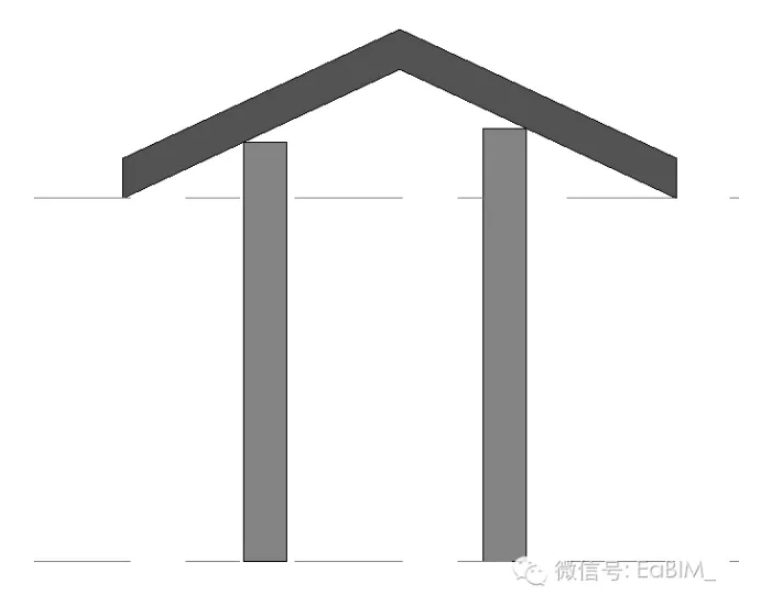

此时大家通常会选中柱后，使用附着顶部/底部命令，使用之后会出现如下图情况:

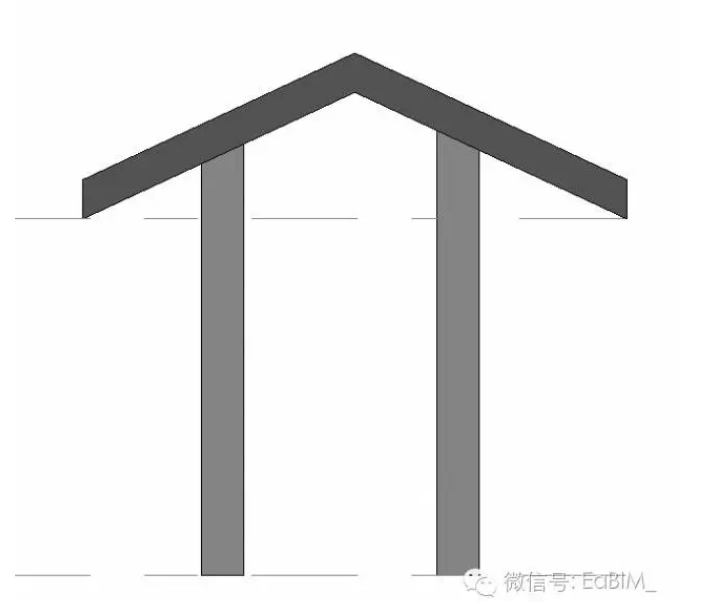

操作者可以发现，此时的柱子和屋面，并没有正确的附着在一起,正确的附着方式应是如图所示:
第一种方法：
当我们选中柱子，出现附着顶部/底部命令后，我们单击附着顶部/底部命令，这时将附着对正改为“最大相交”，后再单击屋顶，完成柱子和屋顶之间的附着。
第二种方法：
在我们不做任何更改的情况下，完成柱子和屋顶之间的附着。再单击选中柱子，在属性栏中选择“最大相交”命令
单击应用，再次完成柱子与屋面的附着。
在剪切目标情况下，使用最小相交、相交柱中线、最大相交的区别：

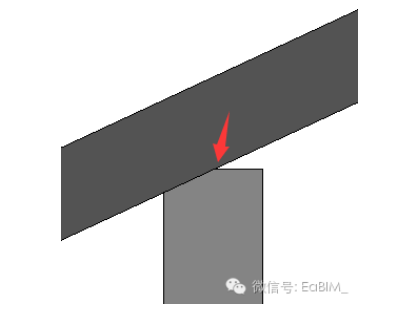

附着对正：最小相交（即柱子离屋面最近的一端，与屋面相交）

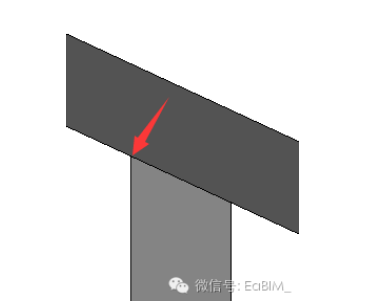

附着对正：相交柱中线（即柱子离屋面最近的一端到柱子中心线部分，与屋面相交）
附着样式：剪切目标

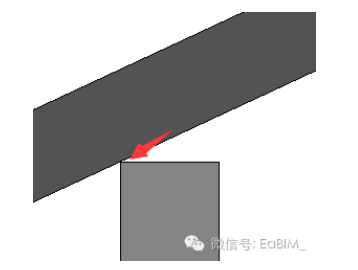

附着对正：最大相交（即柱子离屋面最近的一端到柱子最远的一端，均与屋面相交）
