    一、施工难点及解决方案

    1、施工难点:

    小编在做河南省漯河市XX项目时,完成基坑挖土后,施工进入基础、集水坑、电梯基坑开挖。遇到一个非常不好解决的问题:如何精确放线问题,具体分析如下:

    本项目有集水坑、电梯基坑位于承台中,有连体集水坑和连体电梯基坑,相互之间存在复杂的交界关系,而且坑壁需要放坡,从二维图纸很难想象出实际的样子,挖土放线时无从下手。

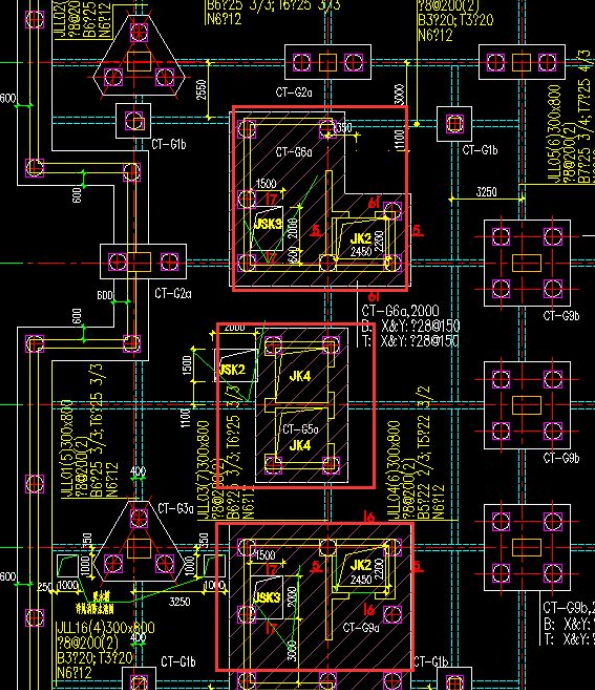

    图纸如下:


    平面图


    大样图

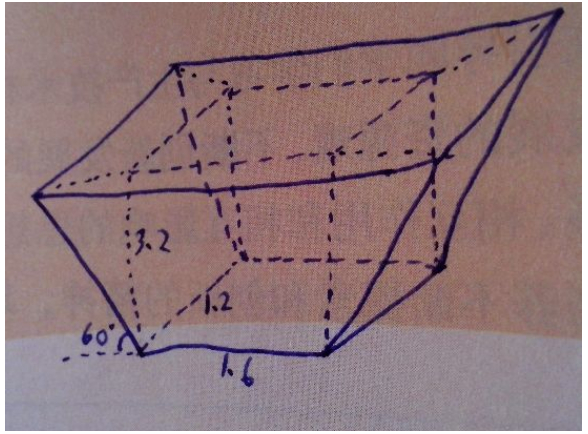

    传统二维模式下,施工人员只能根据二维图纸想象或者手绘三维图形辅助理解三者之间的相互关系,放线定位比较困难,精度无法保证。下图所示,施工人员为了便于理解手工绘制三维图形:


    手绘三维集水坑

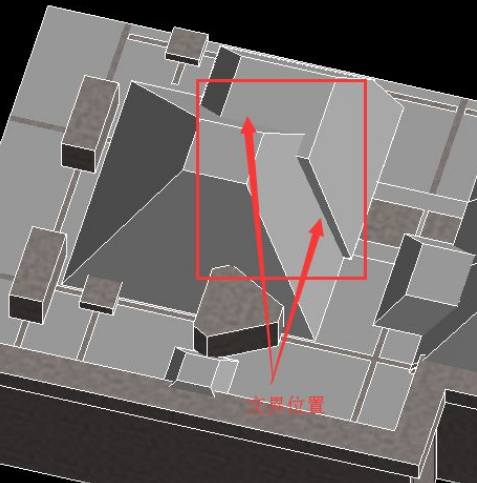

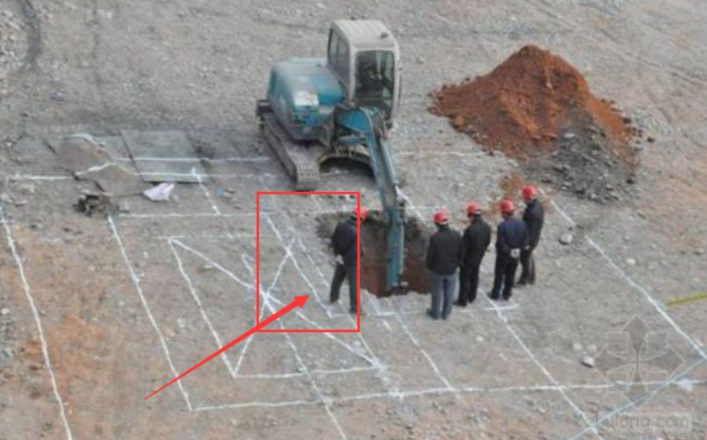

    下图所示为坑的放线定位,图中红框内为两个坑壁的交界位置,因为坑壁需要放坡,所以交叉位置是一条空间的斜线,不容易精确定位。


    放线定位及挖土(1)


    放线定位及挖土(1)

    此时如果能够方便的给出所有交界位置的精确坐标,放线及开挖岂不是有理有据,不会出现少挖或过挖。下面是基于这个问题总结出来的一套解决方案。

    2、解决方案:

    此问题的关键在于找到合适的建模方法,能够方便的在地基上抠出坑的形状并能做到三者之间相互剪切。如下图所示:

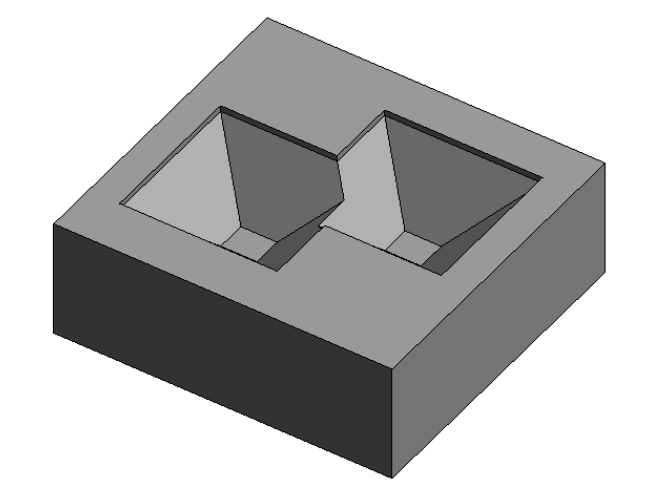

    集水坑挖土三维模型

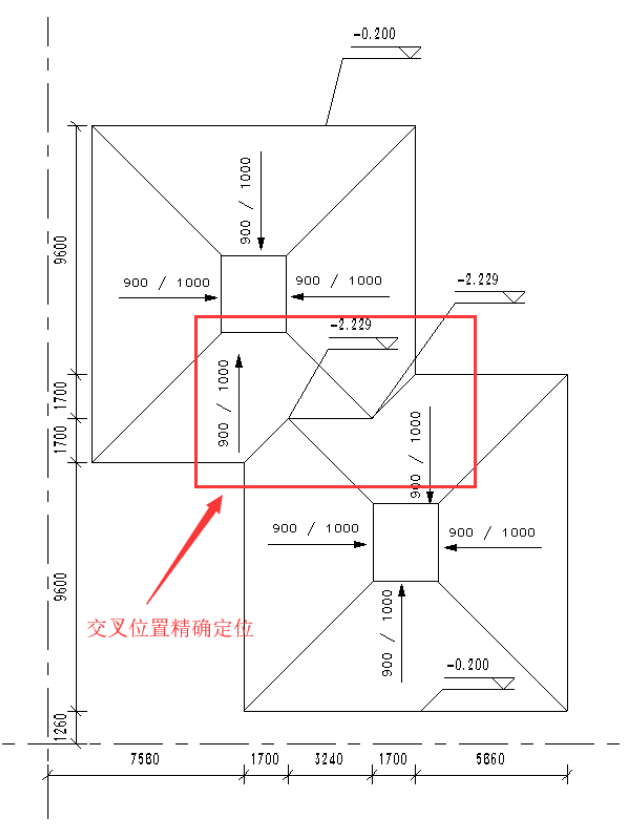

    集水坑挖土定位及坡度标注

    想要达到上图所示的建模效果你还得费一番功夫学习下面一些建模技巧。

    二、建模方法:

    1、创建筏板(使用Revit系统族“结构基础—基础底板”创建)

    2、创建地基:

    地基土壤不要使用地形创建,可以使用楼板来创建地基。因为后边创建的集水坑、基础、电梯基坑族要创建空心模型,放置这些族的时候可以对地基(用楼板绘制)形成剪切,形成如下图所示的剪切效果:


    3、基础、集水坑、电梯基坑族的创建:

    此步骤重点是让这三个族拥有剪切地基(用楼板绘制)的功能,实现方法是创建与集水坑外轮廓一致的空心模型,通过空心模型实现对地基的剪切。

    族的创建步骤如下:

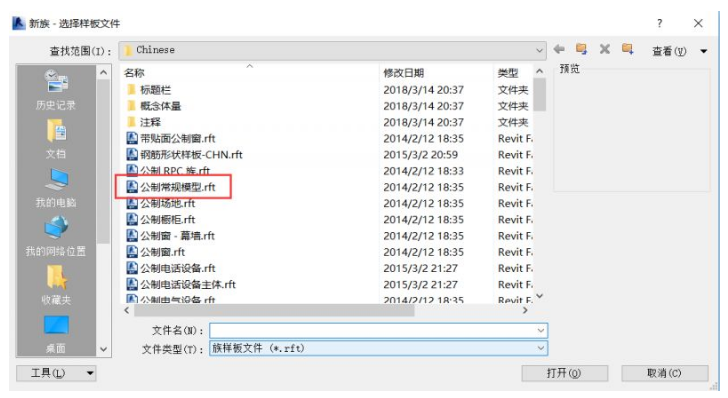

    A.使用公制常规模型族样板新建族文件,如下图所示:

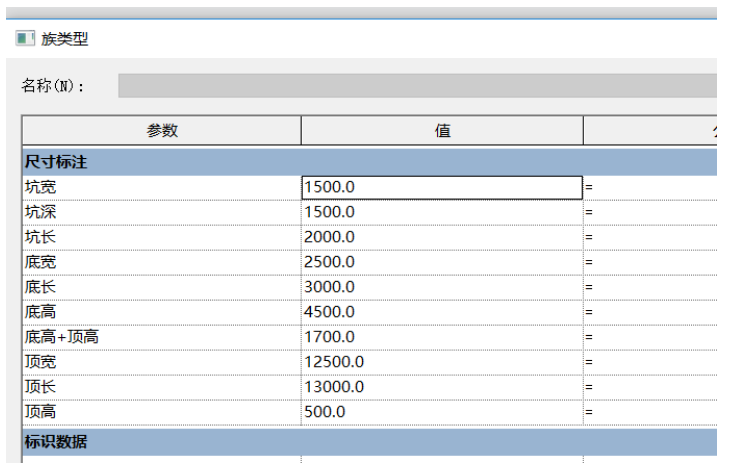

    B.设置族参数:

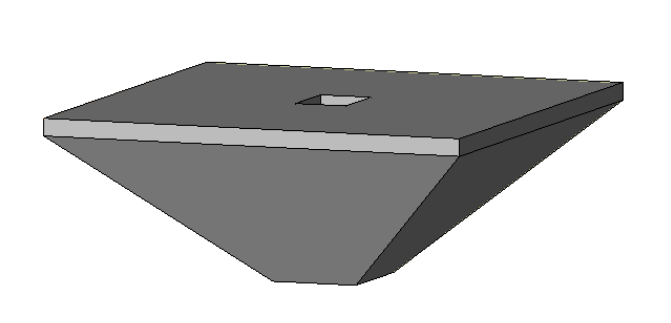

    C.创建实体模型:

    使用拉伸、放样等形状命令创建实体模型并关联参数:

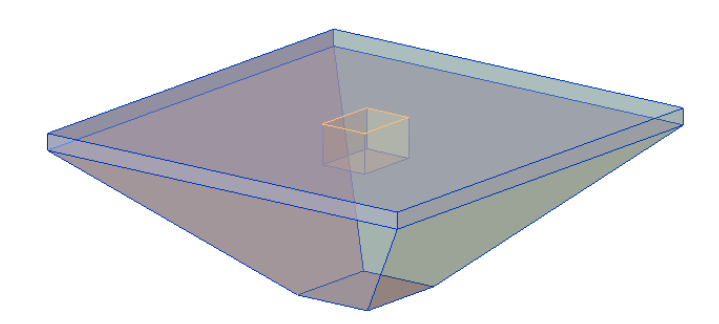

    D.创建与实体模型大小一致的空心模型:

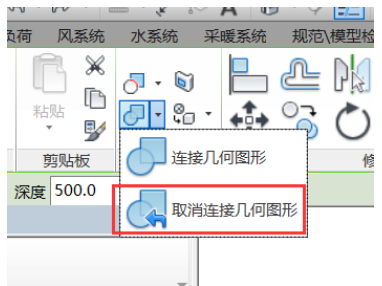

    E.取消连接几何图形:


    此步骤的目的在于不要让空心模型剪切集水坑的实体模型,一旦空心模型和实体模型连接,那么在项目文件中集水坑的实体模型则不可见。

    F.勾选“加载时剪切的空心”:


    此步骤的目的是放置族时,族中的空性模型会自动剪切地基。

    G.放置族,将创建好的族载入项目文件,放置在筏板上,族会自动剪切筏板和地基。

    三、出图方法:

    出三维图和平面定位图

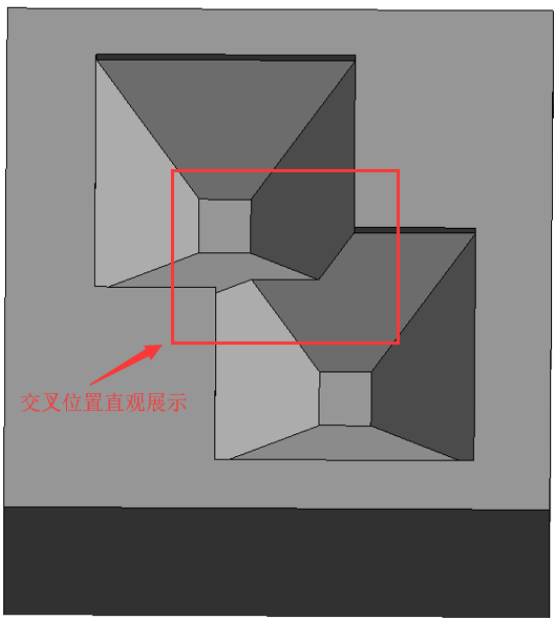

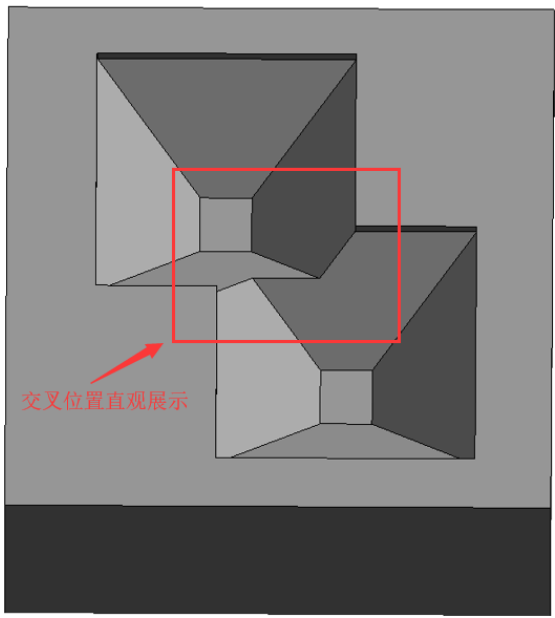

    1、三维图可以直观展示坑与坑之间的相对关系以及剪切后的形状。如下图所示:


    2、平面定位图:

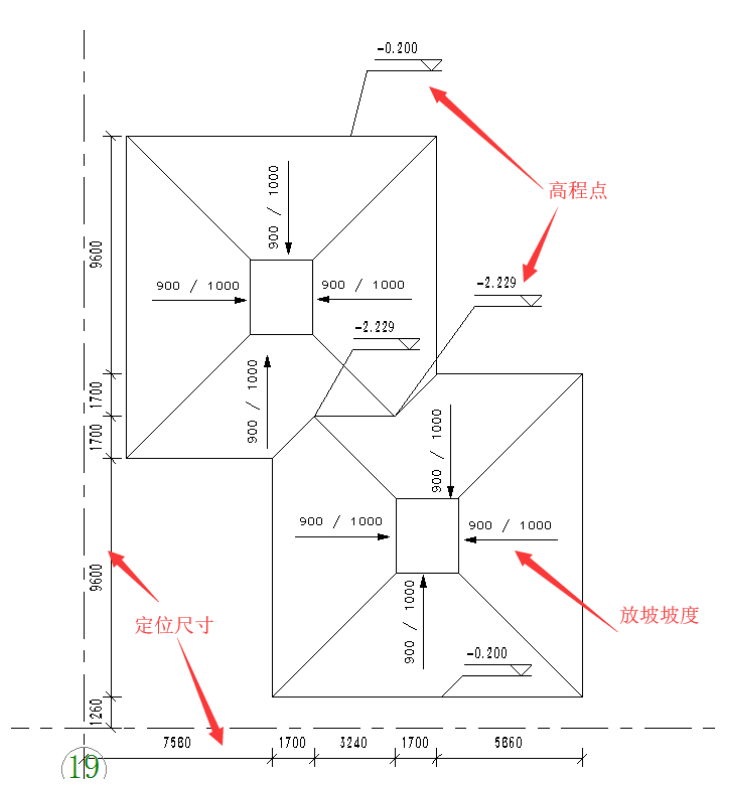

    平面定位图中表明所有的定位尺寸、高程点以及坑壁坡度。如下图所示:
