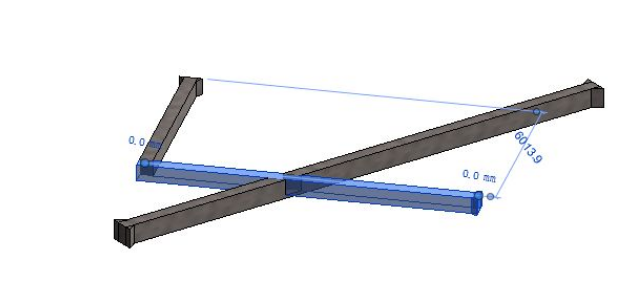

在Revit创建混凝土结构模型时，就结构框架梁，常常采用载入系统族结构框架，其可以实现自动剪切，并可以切换相邻框架梁的连接顺序。同时由于该族具有基于线的族的特性，通过绘制线和拾取线均可实施模型创建，大大提高了建模效率。
同时，该族还有一个非常强大的功能，工程量（体积）系统自行计算，并在属性栏实例属性中随着构件创建自动显示。并且该族提供再编辑，并不像有些系统族无法进行再编辑。

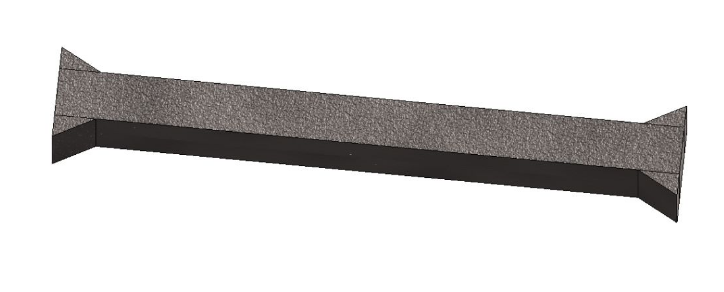

但很多时候，结构设计为提高框架梁结构受力性能，会设计变截面梁以及在梁端与框架柱结合部位设置加掖。变截面框架梁网上已经有很多案例教程，在这里小编就不再赘述。就加掖，除单独创建加掖常规模型外，用户还可以通过公制结构框架—梁和支撑族样板文件，自行创建可导入族。

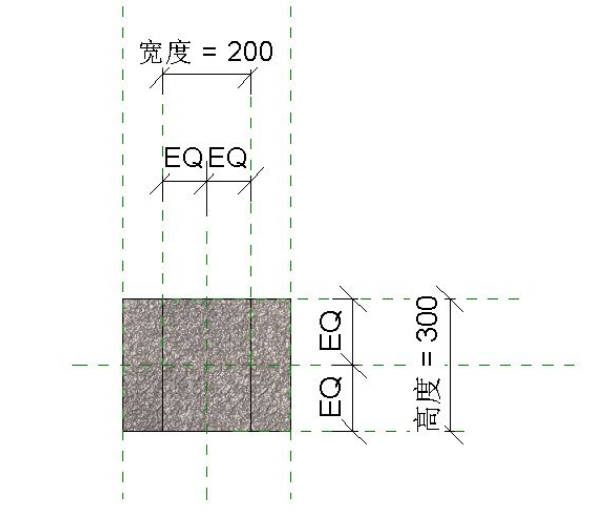

该族样板文件是提供基于两点绘制的梁和支撑构件族创建环境。系统提供的族样板中有很多参照平面，这些参照平面决定了构件的很多行为属性。

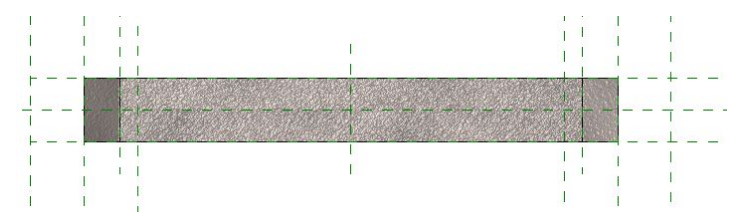

1、左/右：当选中几何形体的时候，显示蓝色的地方，控制结构框架长度

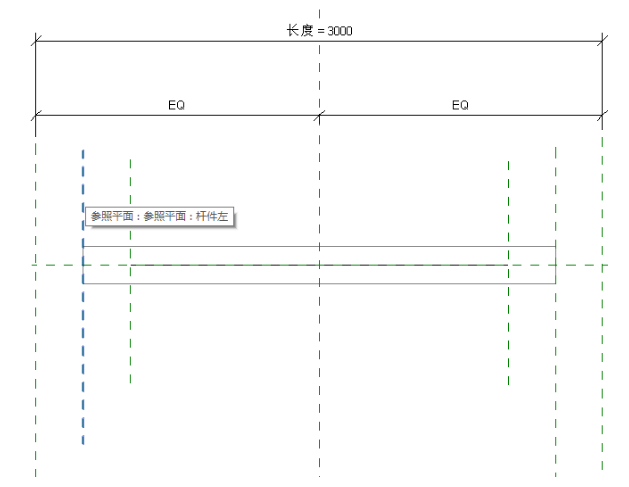

2、杆件左/杆件右：几何形体的物理边缘，控制结构框架的剪切长度!
3、单线示意符号左/单线示意符号右：当族中族参照符号表示法设置为“从族”的时候，控制单线示意符号的长度。
所以大家在创建梁族的时候，特别需要注意的是，一定要将梁路径的端点与“杆件左”“杆件右”两个参照平面锁定。
族样板：公制结构框架——梁和支撑
族类别：结构—框架
族：参照标高楼层平面视图
族：前立面视图
族：右立面视图
族：三维视图

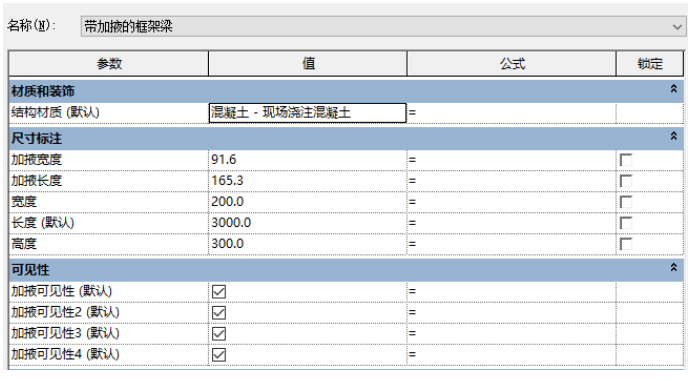

族：参数列表

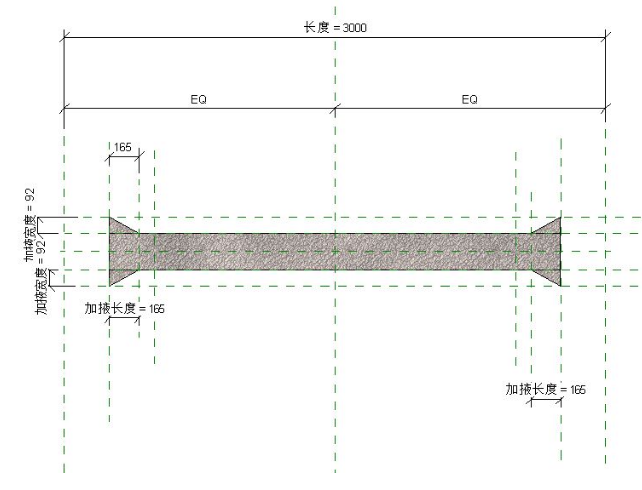

可能在工程实际中，加掖也未必都有，再此设置了可见性，根据工程实际进行勾选。

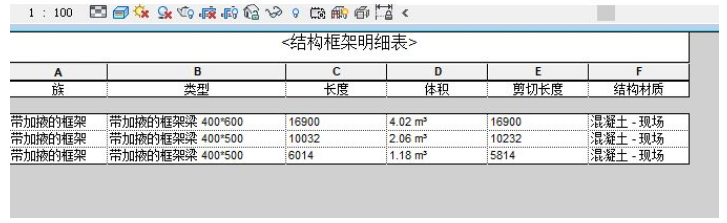

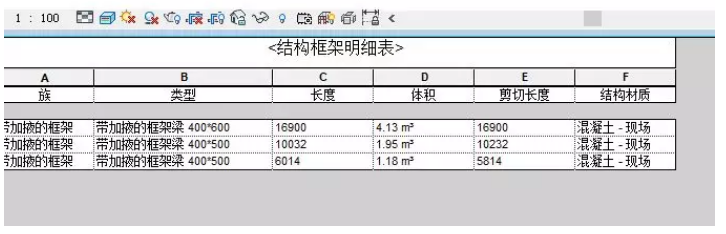

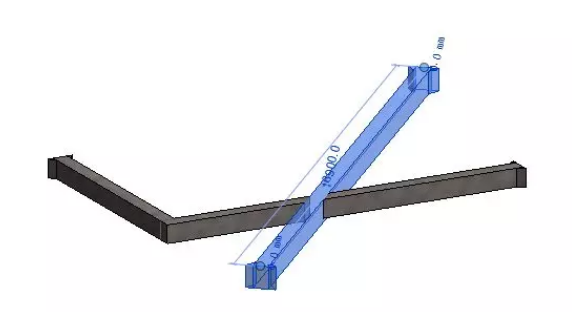

不同连接顺序下，各框架梁的体积工程量的变化，总量是一致的。关于单榀梁的工程量，大家可单独进行核算。revit提供的数据是非常准确的。
