电气类材料统计主要包括桥架、线管，桥架、线管配件，配电盘，用电设备等。根据目前模型完整情况，材料统计主要内容是桥架和桥架配件、线管、接线盒、开关、插座、灯具等。其他部分材料（线缆）统计，根据模型完整性的提高，再进行补充。
桥架
桥架主要用于放置电线、电缆，根据桥架承载线缆的不同，桥架材质用途也有所区别。如用于照明配电的会采用线槽或者槽式桥架，用于动力配电线缆较多的会采用托盘桥架，用于消防报警的会采用防火桥架。
1、技术问题
由于桥架部分系统，桥架材质和用途匹配不方便。如槽式桥架即可用在照明配电，也可用在动力配电。目前建模只区分桥架用途，但不区分桥架材质。
2、解决方案

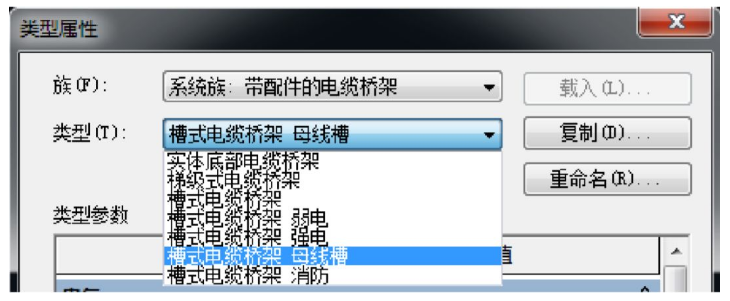

（1）桥架的族类型名称同时包含材质和用途。目前软件自带桥架系统族有三个，分别是槽式桥架、梯式桥架、实体底部桥架。在类型名称命名时同时包含材质和用途，如槽式桥架-照明，槽式桥架-动力等，如图所示。
（2）类型名称以材质命名，在桥架属性里添加用途字段。材质和用途分开设置，方便桥架类型名称管理，也方便桥架用途更改，具体设置所下图所示。
3、注意事项
目前建模过程中会区分桥架用途，但是不区分桥架的材质。即现在会区分强电、弱电、照明等用途，但是不包含材质等信息。现在提供两种包含材质信息添加的方法，建议采用第二种，更加符合软件的设计原理。
桥架配件
电缆桥架配件包括水平弯头、内弯头、外弯头、水平三通、水平四通、过渡件等，需要统计信息包括配件类型、尺寸、材质、角度等信息。
1、技术问题
（1）桥架配件材料统计的问题，主要是材质、弯头角度的统计。
（2）软件自带的桥架配件不满足施工实际需求，桥架实际安装中会用到垂直三通的配件，主要是桥架在支桥架和主桥架有交叉时采用。

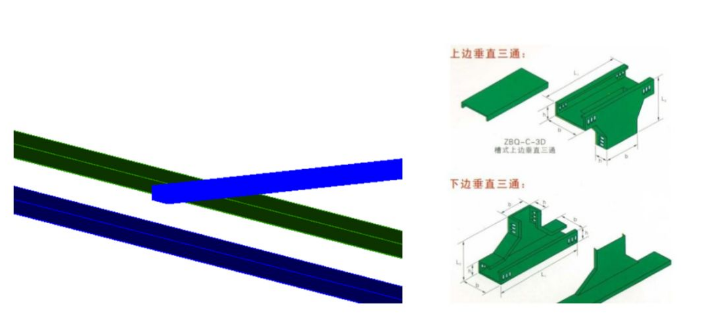

如下图，左边蓝色桥架连接需要下边垂直三通，但软件配件中没有垂直三通。
2、解决方案
材质参数统计参考3.1桥架的解决方案，角度参数统计参考1.2水管管件解决方案，实现能实现材质统计和角度统计。
3、注意事项
软件无垂直三通等配件，不能统计这些配件的用量，然而垂直三通在管综模型调整和实际安装过程中是会经常用到。
线管
Revti软件中的线管生成方式为线段部分及管件（仅弯头）部分，故实际的线管长度应为二者之和。
1、技术问题
Revti软件统计结果中是分开统计，并且无法实际统计出弯头部位的长度。
2、解决方案
相比于风管管件的算量统计，线管弯头的长度只需计算其弧长即可，故在软件中可通过添加参数（共享）及公式的方法计算其长度，实际的线管统计长度为：线管总长=线管长度+线管配件（弯头）的长度。
线缆
1、存在问题
关于线缆部分，目前BIM小组暂未做过实际的revit模型，因为软件对于该部分的技术解决方案暂为二维PL线来描述，其中需要做大量的线缆信息数据做标注与录入，并且暂时没法统计出其合理的工程量，故暂定于开年后做进一步的研究探讨（以下为初步规划的解决方案）。
2、解决方案
（1）基于Revit软件的二次开发算量软件（清华斯维尔、isBIM算量、新点比目云5D算量等）实施算量。
（2）考虑创建族，在线管中置入线缆长度参数及公式，统计线管的同时将线缆工程量一并统计。
母线
关于母线，目前Revit软件中暂没有针对于母线的模型解决方案，在实际做模型搭建中暂时是以风管为母版做的代替画法。
1、技术问题
目前的风管代替母线做法，不能准确体现母线实际产品的施工作业工艺，且统计其工程量与实际的工程量统计需求有着很大的差距，包括母线的配件等。
2、解决方案
由于母线的工厂标准化程度很高，故可通过采用标准构件做法来实现其安装工艺，同时标准化构件也方便作为计量单位来辅助母线的工程量统计。具体解决方案为：暂时以与公司合作较多的供应商的母线产品作为样板，制作BIM标准化母线构件库，通过组合式构件建模来解决其工艺做法，同时通过计算公式来换算其长度等工程量信息。
机械设备
机电安装中主要涉及到的设备有水泵类(给水泵、排污泵、循环泵)，水箱类，风机类(轴流风机、离心风机)，空调类(风机盘管、空气处理机组、制冷机组)，消防类(消火栓箱/柜、灭火器)，电气类。
1、技术问题
（1）机械设备需要统计的信息有设备型号、性能参数、设备尺寸等。统计数量相对简单，主要问题是统计设备型号参数。
（2）用Revit机械设备明细表统计设备，软件自动统计出项目中所有的设备，不分专业类别。
2、解决方案
（1）需要收集大量的供应商设备产品手册，以备深化设计选型参考。或物资部提供可参考厂家的产品信息。
（2）通过明细表中过滤器功能，先给设备添加专业类别字段，然后再用过滤器功能设置过虑条件，生成不同专业类别的设备明细表。
3、存在问题的应对策略
机械设备的统计问题，主要来自信息来源不足，只要提供相应的或者可参考的设备信息，可以达到统计设备型号、性能参数、设备尺寸的目的。以上为Revit软件算量过程中遇到的问题的汇总及对应问题的应对策略，但对于各专业、各部门对于BIM工程量信息的使用阶段及需求各不相同。为了满足这样那样的需求，所以在以上工程量统计信息时，为了能筛选出不同阶段不同专业不同位置的工程量信息，建模时需要在样板中集中设置各种构件的标示数据字段，比如：专业、楼层、位置信息等字段，在建模过程中（或者模型细化阶段）通过录入相关的工程信息后，均可以做到通过过滤器过滤标示字段信息（筛子）的方式来满足不同的使用需求。
