Revit技巧 | CAD怎么转Revit?CAD地形图如何转换成Revit地形?

发布于:2024-09-30 10:50:59
261人 分享

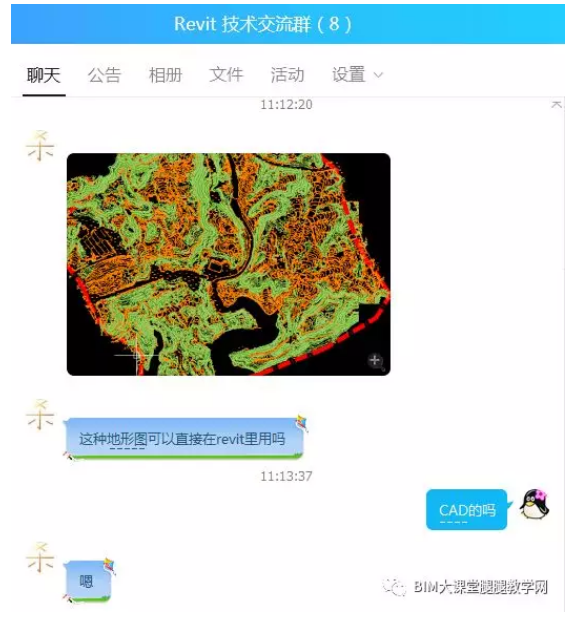

    有Q群小伙伴问到:


    小懒将它整理成文章,来说说将CAD地形图转换成Revit地形的那些事…

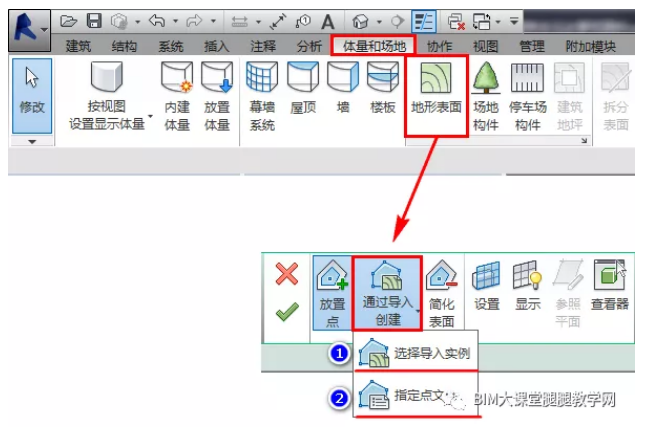

    首先,在Revit中要【通过导入创建】地形的方法有两种:一是【选择导入实例】;二是【指定点文件】。

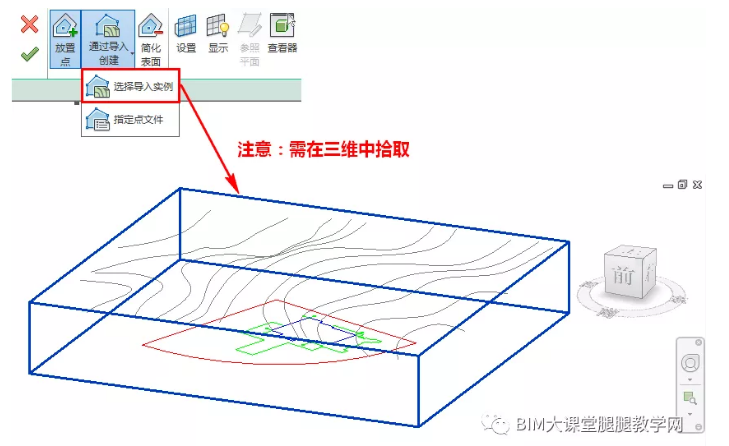

    这两种方法都可以创建地形,但值得注意的是:【选择导入实例】需要先导入DWG的地形文件,且拾取DWG文件时需到三维中拾取。


    而【指定点文件】则不用事先将文件导入Revit,而是在指定时才直接选择文件。

    接下来,我们来说说【指定点文件】这种方法的创建过程。

    首先是这个“点文件”我们是如何提取出来的?

    因为操作步骤较长,所以小懒将它单独写为一篇文章《CAD地形图如何提取出高程点文件?》,文章链接:http://www.tuituisoft.com/blog/3759.html

    大家需要的可以单击链接直接阅读。

    创建完高程点文件之后,它就是这样一个“.csv”格式的文件。

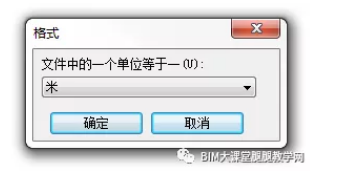

    我们在Revit中选择【指定点文件】,选择导出的“.csv”文件,软件会弹出“格式”对话框,让我们选择导入单位,默认“米”即可。


    这样Revit就会根据我们的高程点文件自动生成地形模型了。

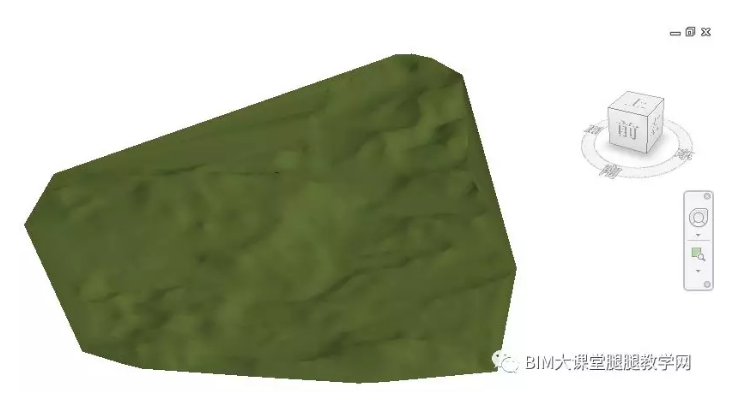

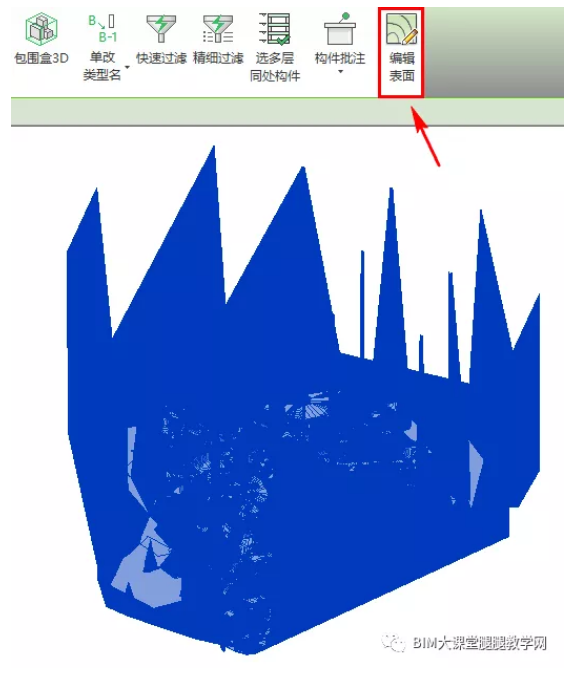

    但是,一般来说,生成之后的模型会如下图所示,有一些高程点总是想凸显自己的与众不同,从而导致生成的地形模型不是很符合要求。此时,我们需要选择地形模型,单击【编辑表面】进入地形编辑界面,将明显太高或太低的点删除。

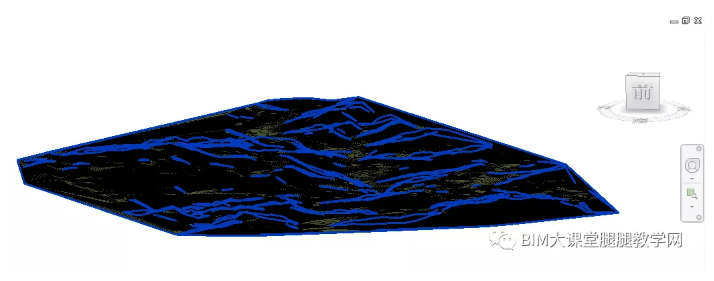

    修改完之后的地形模型像下图这样,顺眼多了。但是吧,满满都是黑色的高程线,说实话也还是不够美观。所以为了好看,我们还可以再来一步:将等高线取消显示。

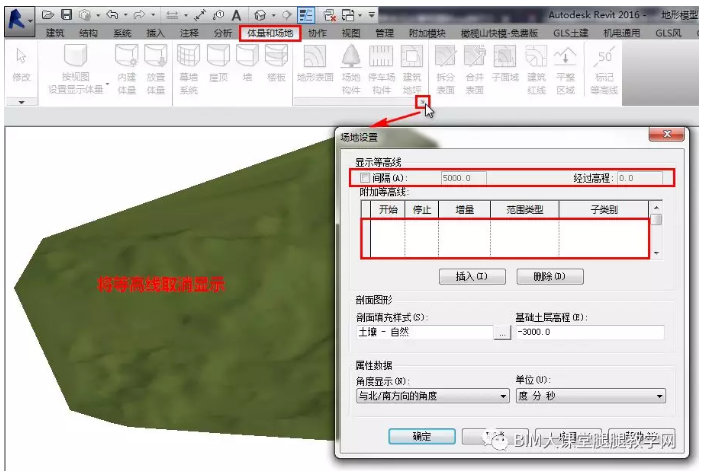

    在【体量和场地】选项卡,单击【场地设置】面板中的下拉箭头,打开“场地设置”对话框。取消勾选“显示等高线”,删除“附加等高线”中的内容,单击【确定】退出。


    最终,我们通过CAD地形图创建的Revit地形,如下图所示。


    来源:BIM大课堂腿腿教学网
