建筑墙饰条的创建有多种方式，现在为大家讲解一种简单的创建墙饰条的方法。
首先，打开Revit，创建一个基于主体的公制轮廓族。

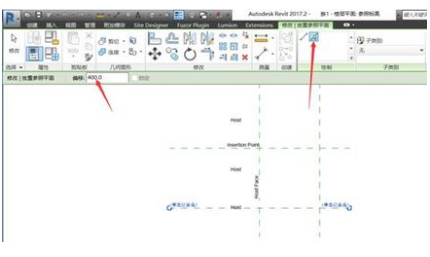

打开轮廓族以后，先进行参照线的添加，以定位轮廓的形状。此处，选择参照平面进行编辑，直接选择拾取线命令，修改偏移量为400mm，然后基于十字参照平面进行选择偏移。

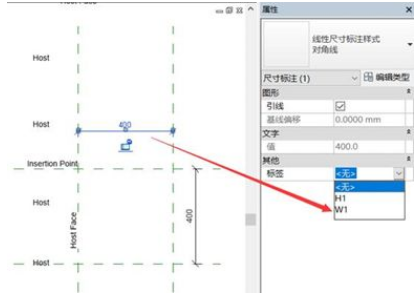

然后，进行参数化标注。

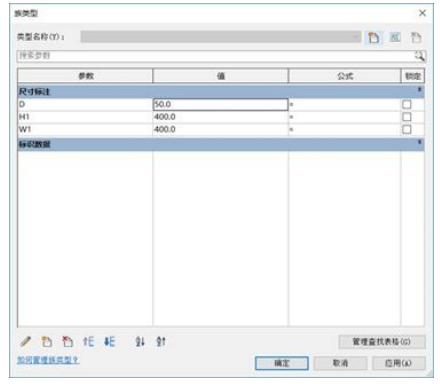

然后进行标注的参数化赋值。

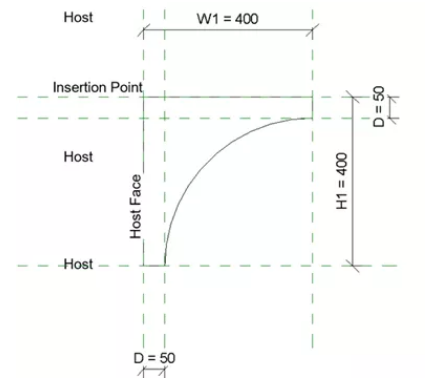

进行轮廓线编辑。最后图形如图。

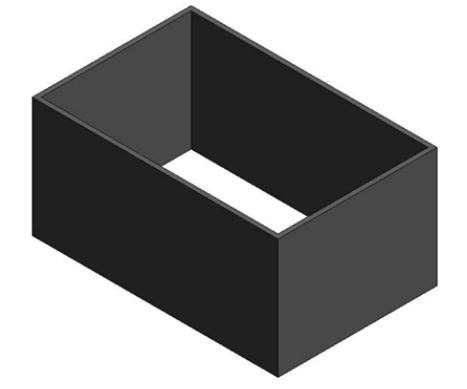

保存这个族文件，然后，新建一个建筑样板，任意创建封闭的墙体，如图所示。

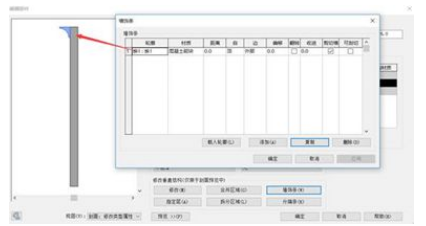

将建立好的轮廓族载入该项目中，选择一面墙编辑类型，添加一个墙饰条。

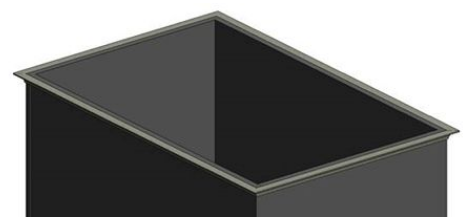

这样，墙饰条就被添加进来了。
思路梳理：
1-打开Revit，创建基于主体的公制轮廓族。
2-打开轮廓族以后，
3-参照线的添加。
4-进行参数化标注。
5-进行标注的参数化赋值。
6-轮廓线编辑。
7-保存这个族文件；
8-新建一个建筑样板，任意创建封闭的墙体；
9-轮廓族载入该项目中；
10-选择一面墙编辑类型；
11-添加一个墙饰条。
这样，墙饰条就被添加进来了。
梳理完是不是对建筑墙线条绘制就学会了呢，我们在举一反三的思考一下，墙踢脚线、墙腰线、散水、女儿墙等是不是也一样呢！！
