Hi,小伙伴们,小编今天刚刚学习了Revit绘制三通,现在就来给大伙分享啦。
据说排水管路中有正三通、斜三通和顺水三通呢,你们都清楚么?
这里不是抢答,不要紧张,小编马上来讲解。

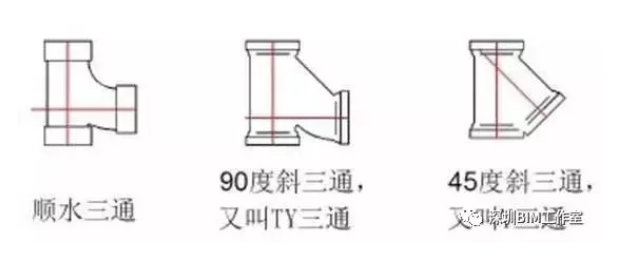

正/斜三通:按照支管方向来分,与主管成90°为正三通,其他为斜三通。而顺水三通是在正三通的基础上改出来的。
斜三通(又称T三通):常见的有90°斜三通又称TY三通,和45°斜三通又称Y三通。
水利条件:90°斜三通>顺水三通
常见材质:45°斜三通可以为金属材质也可以塑料材质,90°斜三通金属材质,顺水三通塑料材质。
今天小编重点要讲的是Revit绘制水管TY三通与顺水三通,这二者有啥区别呢。
1.绘制TY三通

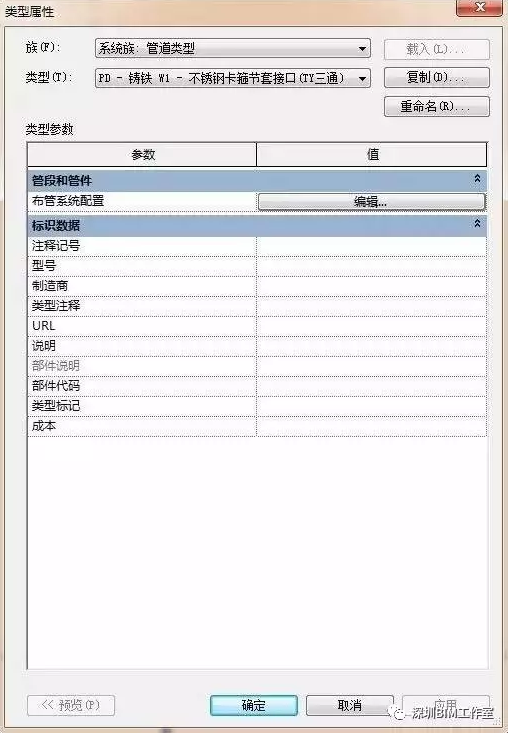

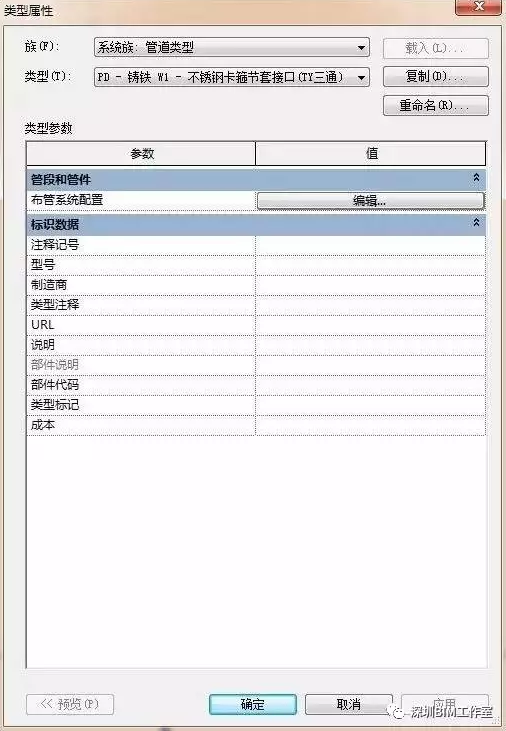

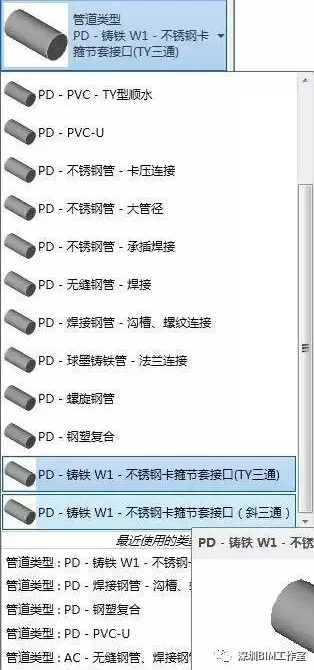

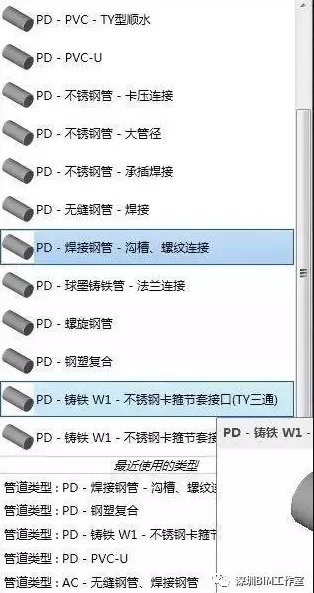

?选择水管类型,编辑水管类型

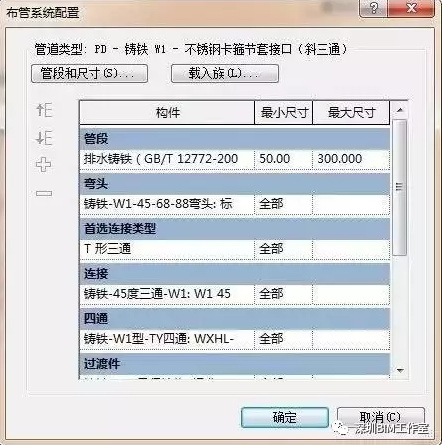

?检查水管布管系统,布管系统配置
?检查TY三通布管方式

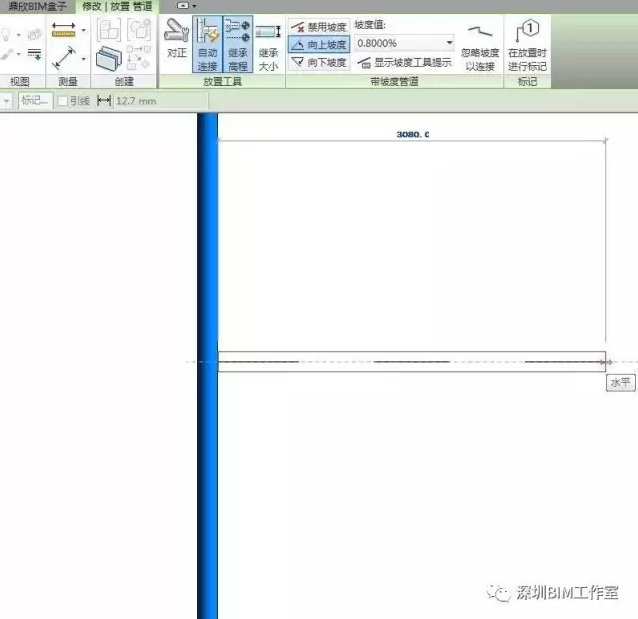

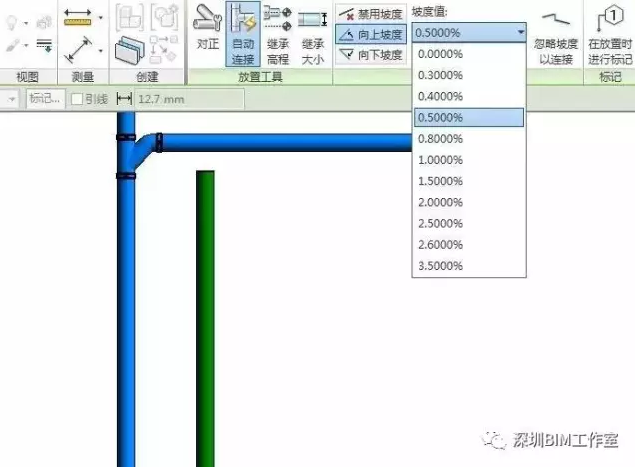

?选择水管坡度,设置坡度值千分之八

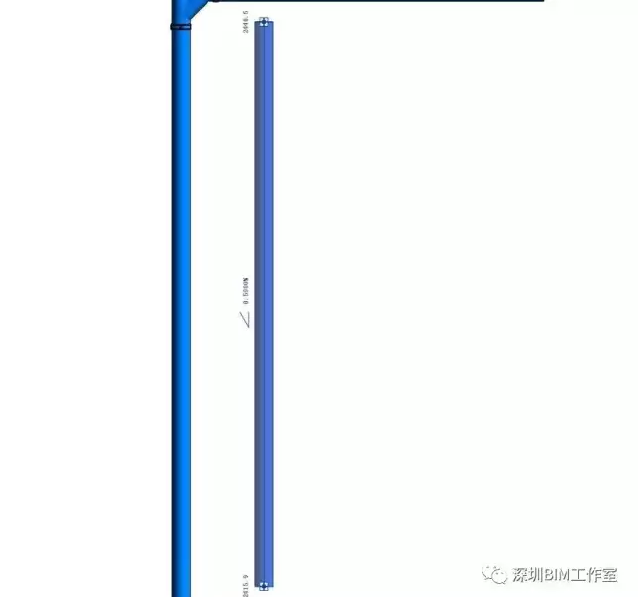

?绘制主管,支管
图1
图2
图3
图4
图5
TY三通效果
注意:对TY三通管件,一般来说水管是有坡度的,重点要注意坡度的方向,必要时可以创建类似实例和继承高程配合使用
2.绘制顺水三通
?选择水管类型,编辑水管类型
?检查水管布管系统,布管系统配置
?检查顺水三通布管方式

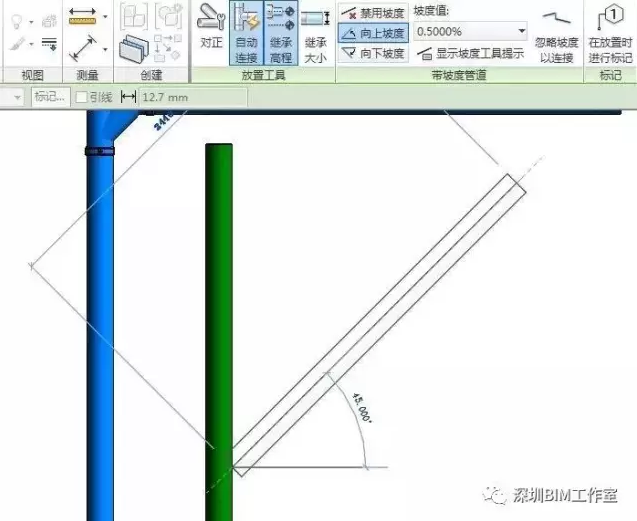

?选择水管坡度,设置坡度值千分之五
?绘制主管,支管
图6
图7
图8
图9
图10
图11
顺水三通效果
注意:当TY三通自动生成管件时,水管支管与主管是垂直的,如果水管支管与主管是不规则角度的,自动生成的管件可能是错误的。
当顺水三通自动生成管件时,水管支管与主管是有一定角度的,如果水管支管与主管是垂直的,自动生成的管件可能是错误的。

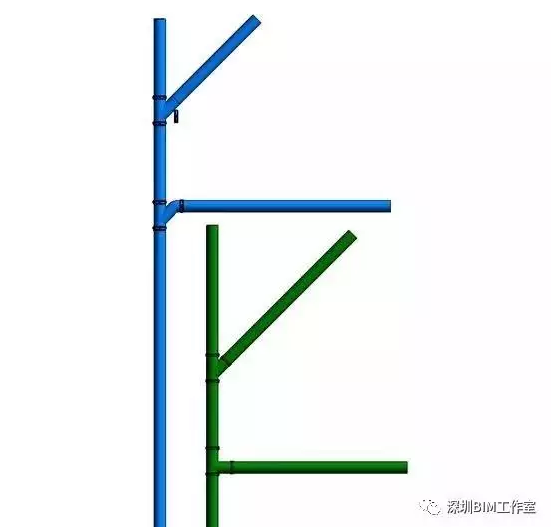

二种三通效果
