关于Revit中视图裁剪功能，有一些同学很了解，还有一些同学一知半解，下面我们就给大家介绍一下裁剪视图功能。
Revit裁剪视图功能不仅可以裁剪平面视图，三维视图也是可以裁剪的。如果我们想用相机打一个视图时，三维界面就是一个视图裁剪的应用。
什么情况会用到裁剪视图呢，如果只想突出显示某一复杂节点部分，不看其他周围的图形，就需要用到裁剪视图。

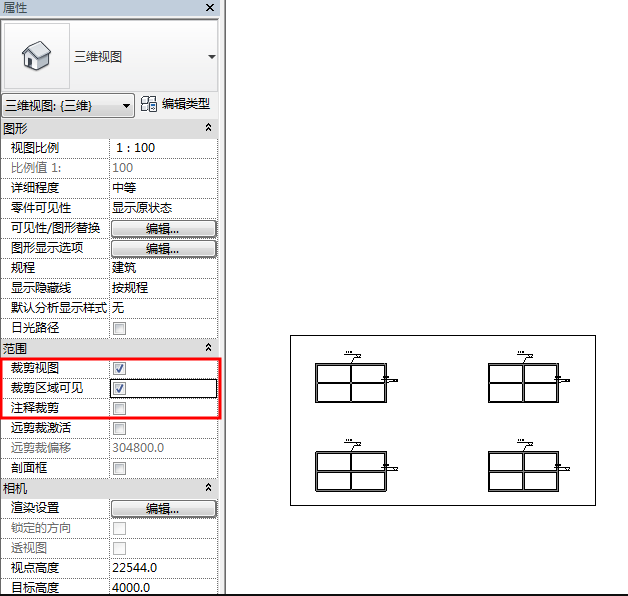

当我们勾选“裁剪视图”、“裁剪区域可见”，视图中就会出现裁剪框，我们可以根据需要调整裁剪框的范围，如图1所示。
图1
调整好后，需要隐藏剪框则取消勾选“裁剪区域可见”即可。
注意：“裁剪视图”是执行是否裁剪视图这个命令的，而“裁剪区域可见”是控制裁剪框是否可见的选项。

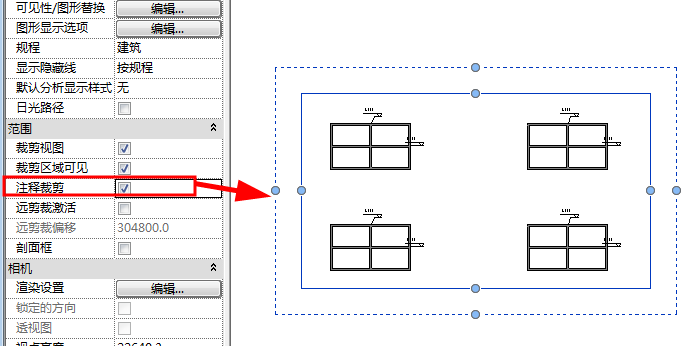

细心的同学会发现紧邻下面还有一个选框“注释裁剪”是做什么用的呢？我们勾选“注释裁剪”，会发现在裁剪框外边出现一个虚线框，这个就是注释裁剪框。如图2所示。
图2
为了方便比较注释裁剪的功能，我们将现在的裁剪框向右推，隐藏左侧图形只保留右侧部分。

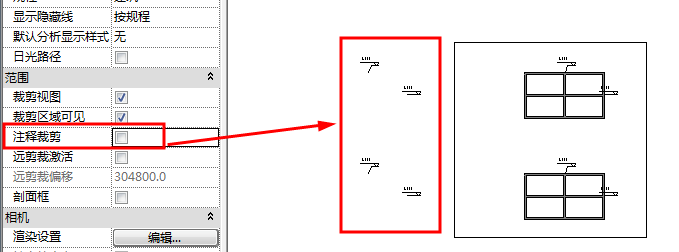

当不勾选“注释裁剪”时，裁剪框的实线框外面的二维构件均显示。如图3所示
图3

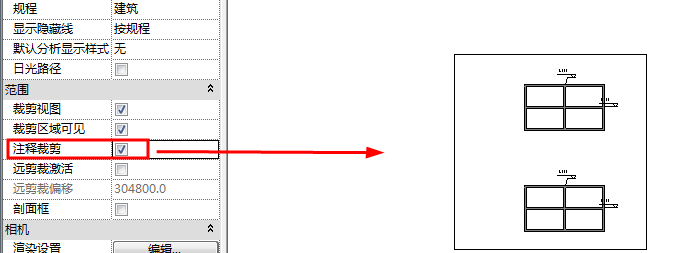

当勾选了“注释裁剪”之后，只有在注释裁剪框内的二维构件显示，注释裁剪框外的二维构件不显示。如图4所示
图4
