建筑模型很难处理的一部分就是外部的装饰线条，本次小技巧将会以实际图纸出发，介绍三种方法，用Revit快速处理外墙复杂的装饰条，赶快上手学习吧。
创建之前的准备工作：1、对照立面图、墙身大样图，看懂图纸中墙饰条的位置以及形式；2、将墙身大样图拆分出来，导入Revit描图（当然不拆分也没关系，有尺寸就行）；3、创建墙身大样的轮廓族。

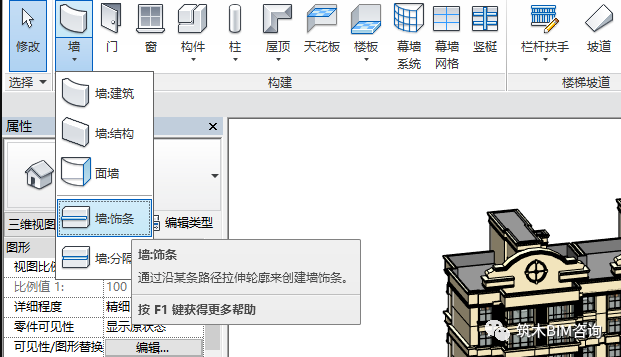

方法1：用建筑-墙-墙饰条创建装饰线条；

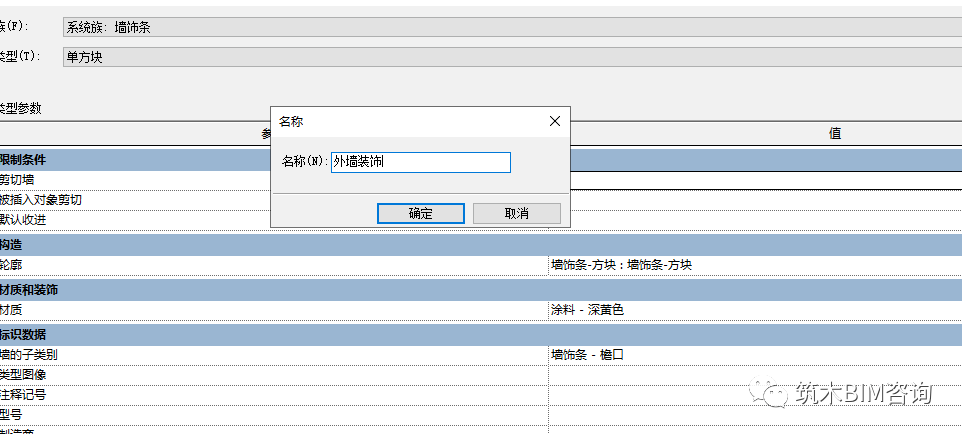

Step1：新建墙饰条的类型名称

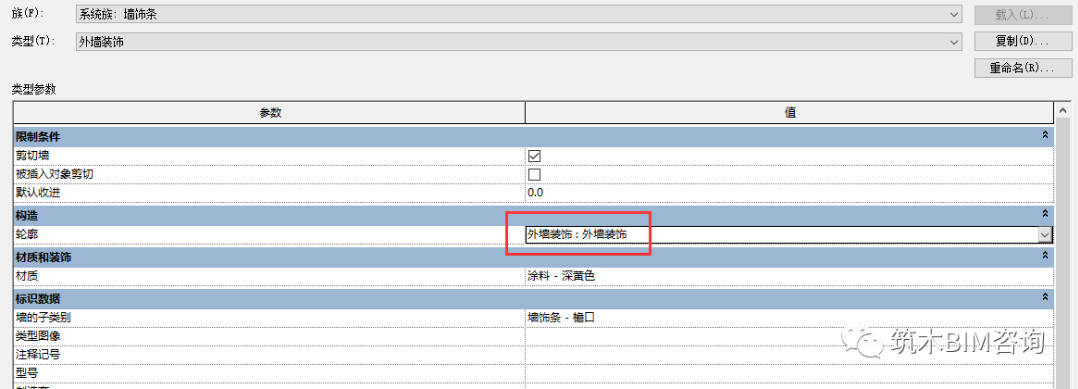

Step2：选择之前创建好的“轮廓族”；

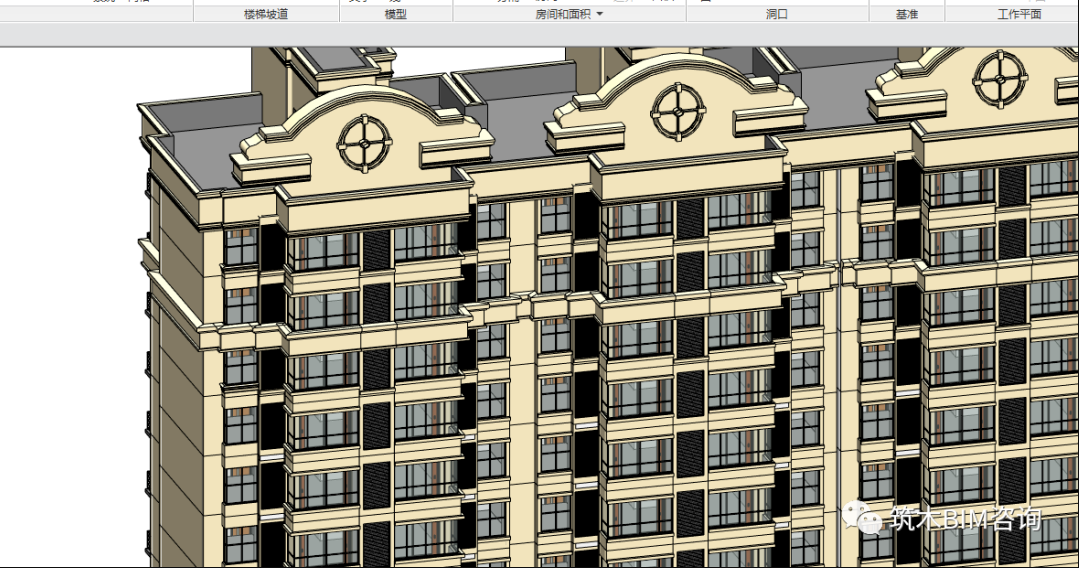

Step3：去三维拾取外墙面，即可完成装饰条的创建。

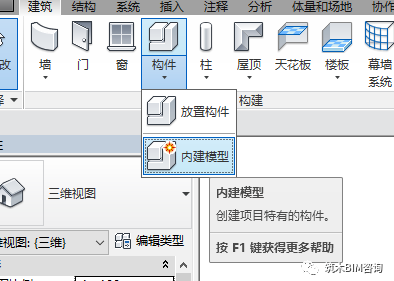

方法2：用建筑-构件-内建模型创建装饰线条；

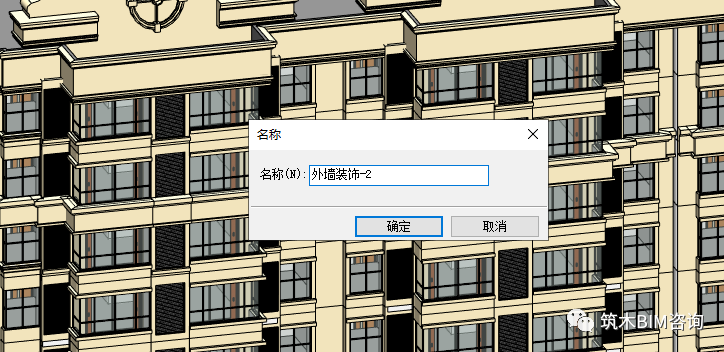

Step1：创建内建模型类型名称，如创建常规模型，名称为外墙装饰-2；

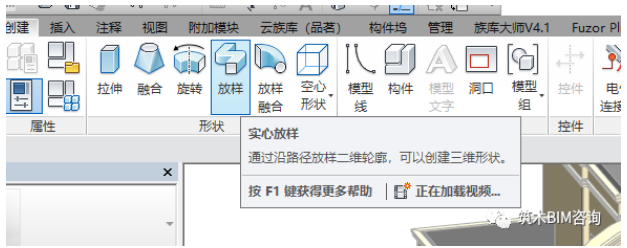

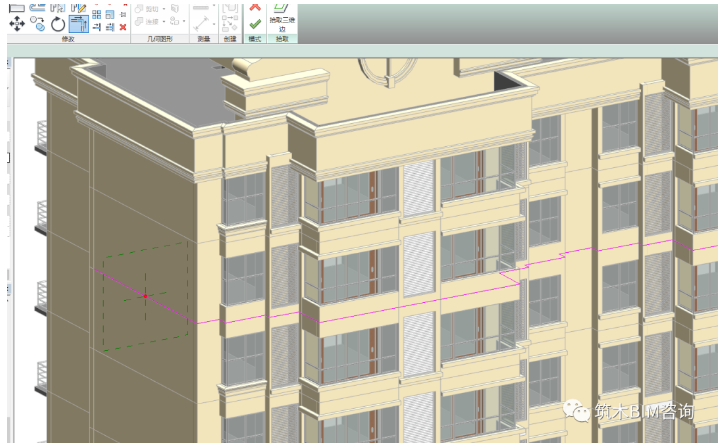

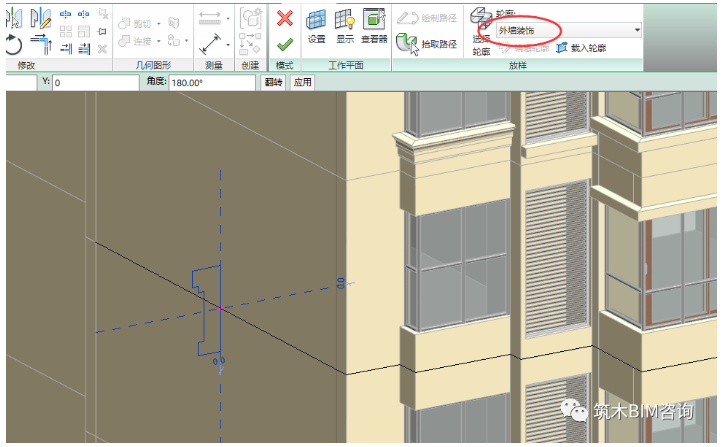

Step2：用放样的方式创建墙饰条，拾取路径、选择轮廓、完成
方法3：修改墙体的垂直结构；

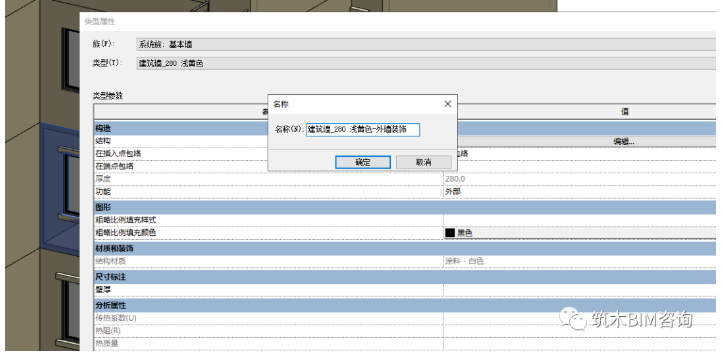

Step1：选中墙体，编辑类型，新建墙体类型；

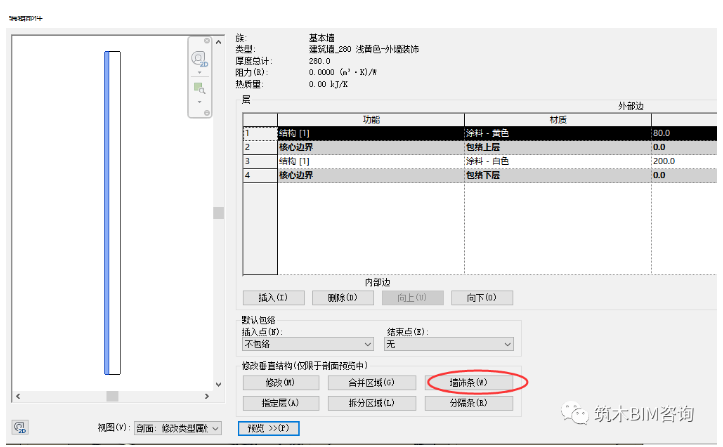

Step2：结构编辑、剖面预览、墙饰条；

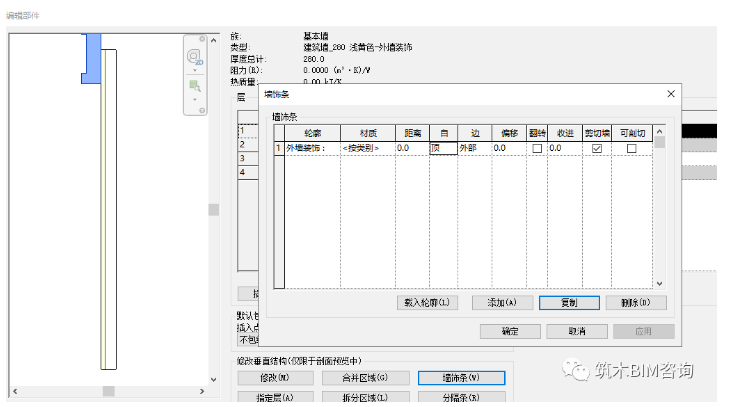

Step3：添加外墙装饰轮廓，修改轮廓属性；
这就是快速创建外墙装饰条的方法，Revit是功能十分强大的软件，只有你想不到，没有它做不到，多动脑，多思考，关注筑木BIM，带你用最简单的方法、最直接的方式，直击BIM应用点，快速上手BIM，快速成为大拿。
大家学会了吗，咱们下次见。
