在我们建模的过程当中，分层建模是一种很普遍的建模方式，当遇到标准层的时候我们会选择复制到剪切板然后粘贴选中对应的标高。我们以机电模型链接土建模型为例：

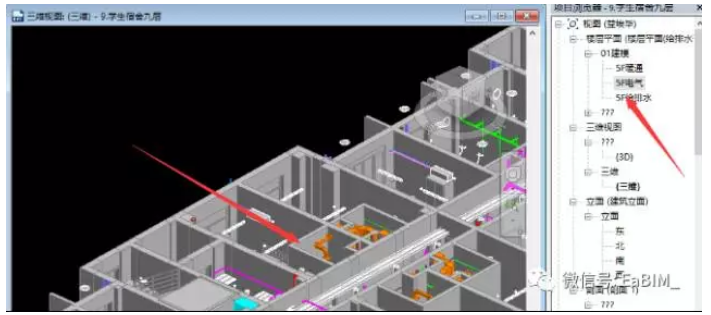

现在会遇到这个问题，打开模型是会有这样一个情况：这个项目5层为标准层，直接复制粘贴机电模型到9层，打开9层Revit机电模型，图1可以看出右面箭头所示显示的5层的视图，没有9层的视图，这就是问题所在。

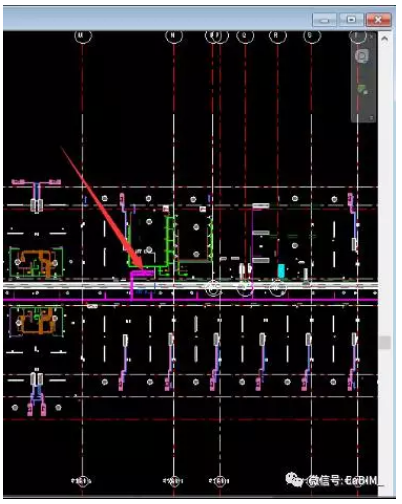

图2的箭头是平面视图，链接进来的土建模型在平面视图不显示，在三维视图中是显示的。下面是解决问题的方式方法：

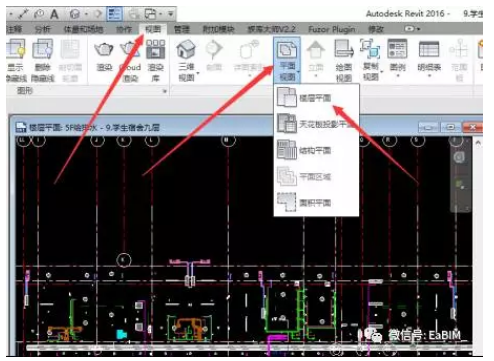

1、首先我们找到对话框的视图，点击视图选项卡---平面视图命令---楼层平面选项

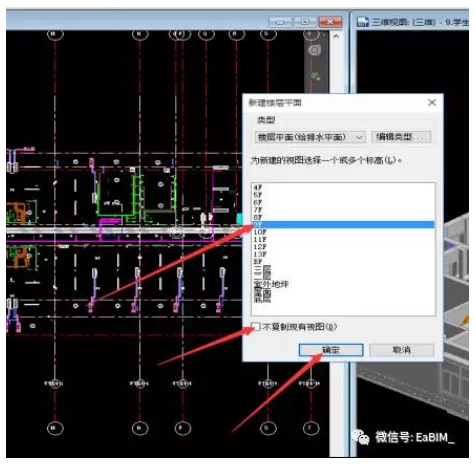

2、复制现有的视图框里要空白，选择9层，点击确认即可

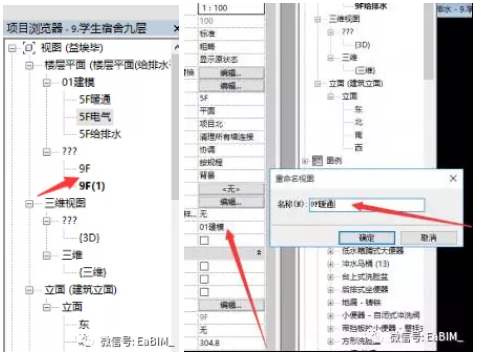

3、在项目浏览器中有9F视图，1，2步骤操作三次，遵循机电建模水暖电原则。改一下9F的子规程，并命名9F给排水，9F暖通，9F电气，把5F给排水，5F暖通，5F电气删掉即可

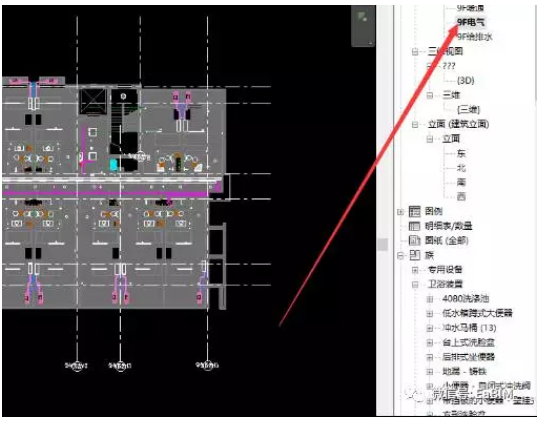

4.这样就把本次链接模型不显示问题解决了，这是添加后的9F电气平面视图，显示了土建模型
