问题：我们在进行方案设计时常常需要用到各种造型的体量，如（图-1）所示的金字塔体量便是其中一种，那么我们应该如何快速地创建此种体量呢？
图-1
方法一：实心体量与空心体量进行剪切：
(1)先绘制一个三棱柱形状的实心体量如（图-2）所示；
图-2
(2)绘制如（图-3）所示的形状轮廓；
图-3

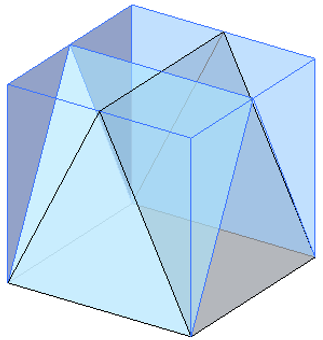

(3)生成空心形状，让空心体量与实心体量进行剪切如（图-4）所示；
图-4
(4)完成金字塔型体量如（图-5）所示。
图-5
方法二：利用融合创建类似形状：
(1)先绘制金字塔的底面如（图-6）所示。
图-6
(2)编辑放样物体的顶面，如（图-7）所示绘制一个圆，半径设置为1（此处也可以绘制一个边长为1的正方形）。
图-7

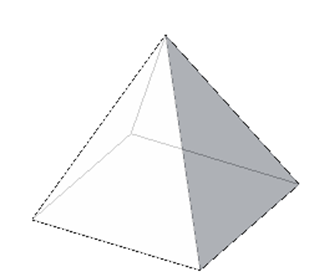

(3)生成如（图-8）所示的类似金字塔形体量。
图-8

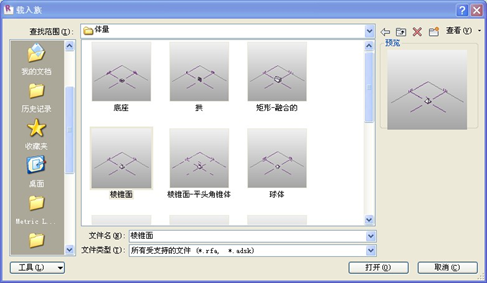

方法三：直接载入库中的族，即体量族库中的棱锥面族。
图-9
以上三种方法各有优劣：方法一可以精确定制出该棱锥的所有几何性质，但是操作步骤较多，生成过程较为繁琐；利用方法二、三均能较快地生成棱锥体，但是精确度和高度定义方面略有欠缺，大家可以根据自己的情况来选择适当的生成方式。
