Revit技巧 | Revit如何做灯?关于Revit如何创建灯带族

发布于:2024-09-30 10:51:35
120人 分享

    来源丨益埃毕教育

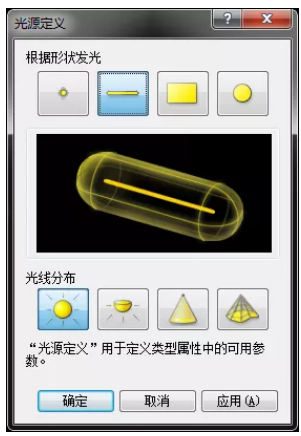

    Revit的默认光源是做不出来灯带效果的,即使是选择长条的发光形状,渲染出来的效果依旧是点光源的发散方式。

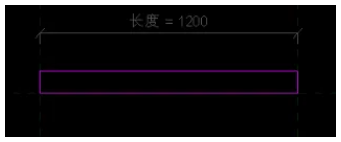

    1.首先新建一个“基于线的常规模型”族,做一个简单的基于线长方形模型。

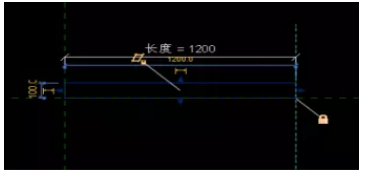

    2..修改类型为照明设备。锁定在参照线上。

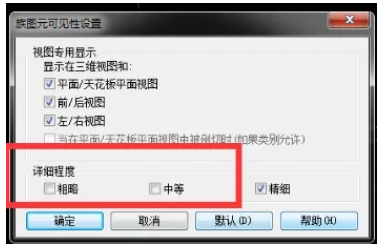

    3.锁定并完成模型后,分别设置详细程度,拉伸图元在“一般/中等显示程度”下不可见。(天花图的时候就可以只看到一根线了,设置下线样式就能做图纸的灯带标示了)

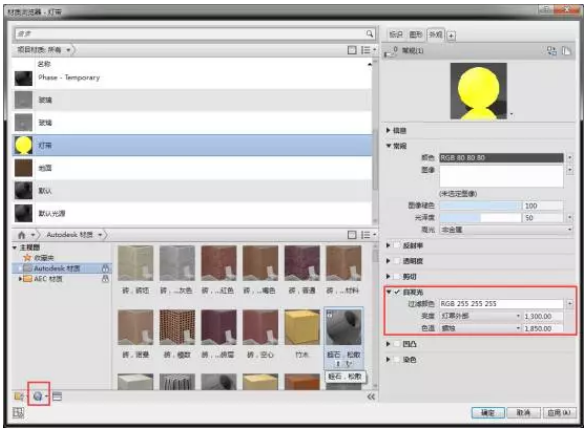

    4.将拉伸图元设置材质参数,在项目中新建材质并勾选自发光选项。

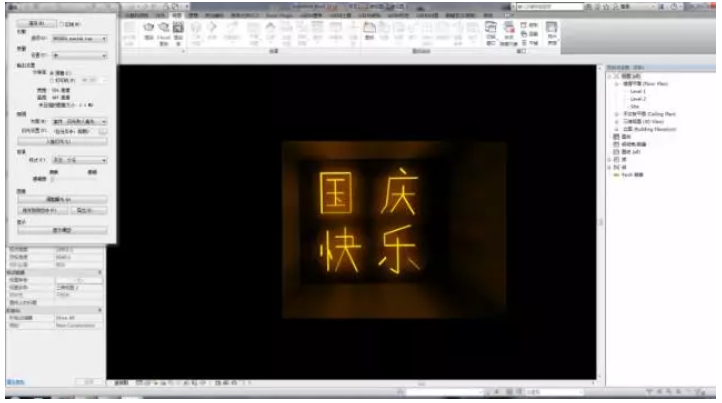

    5.渲染效果如下图



    -END-
