一、前言

    在我们熟知revit建筑建模的过程中，最令人头疼的不是一个个节点的连接或者主体的创建，而是那动辄几十、几百的门窗的放置，或许复杂的构件通过我们研究学习创建出来后，我们可以得到一定的成就感，但是这枯燥无聊的门窗创建、放置，不仅耽误这我们宝贵的时间同时还伴随着无聊及效率低下。

    今天就用一个真实案例来个大家带来，讲解如何结合门窗表转化功能和门窗转化功能，批量转化出项目实际需要的门窗族。

    二、实战讲解

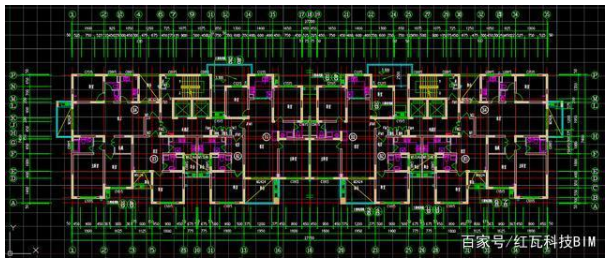

    1.下图为本次案例的图纸情况，这是一个住宅楼的标准层，层高3.3m。其中平面图中门窗图层及门窗标注图层完整，含有门窗表，门窗表所包含的信息需要名称及尺寸，其余不为必要项。

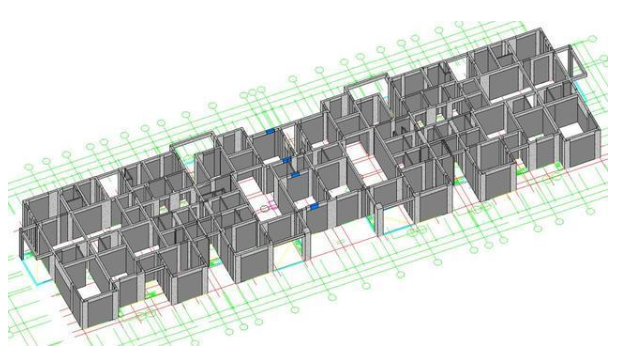

    打开之前已绘制完成的主体模型，主体模型的绘制可以手动绘制也可以采用建模大师（建筑）的其他构件转化功能实现。打开后，将门窗平面图链接至模型中，并对齐轴网。下图为三维效果。

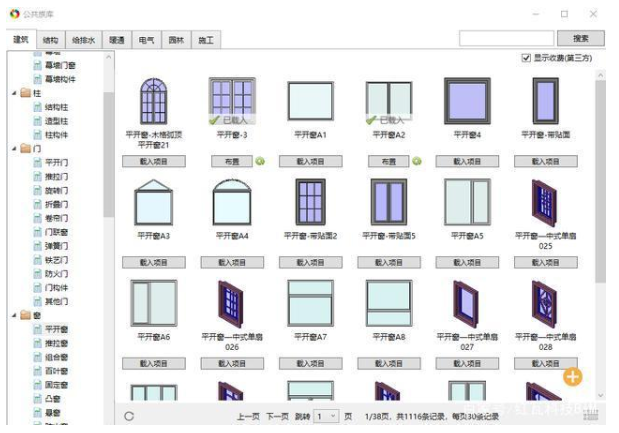

    将模型需要使用的指定门窗族载入至项目中，门窗族可使用本身搜集的，也可以到族库大师上查找合适的，只需载入族即可，不用配置门窗族类型。

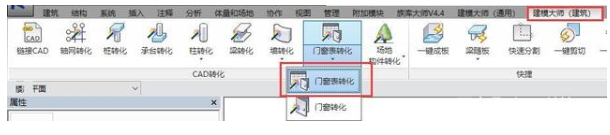

    打开平面视图，点击门窗表转化功能。

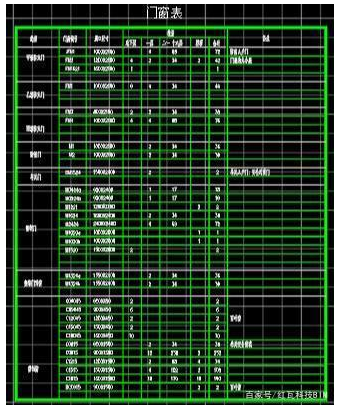

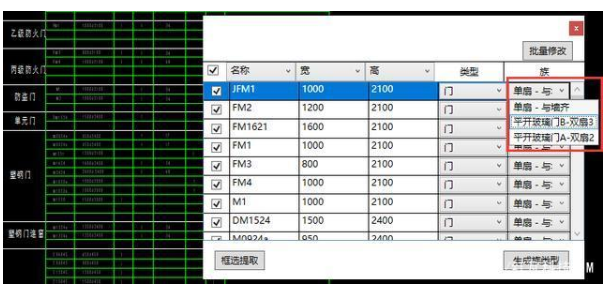

    此时会弹出框选门窗表的提示，点击确定后框选门窗表，框选完成就可以识别到门窗族类型并弹出下方对话框。门窗表转化可以读取到门窗的名称以及宽高信息，根据对应的门窗名称，可以在后方的族中，选择已事先载入项目中的门窗族。

    *门窗为同类型但不同尺寸的，可以通过第一列的勾选选项，多选后通过对话框右上角的批量改名按钮，统一选择门窗族。

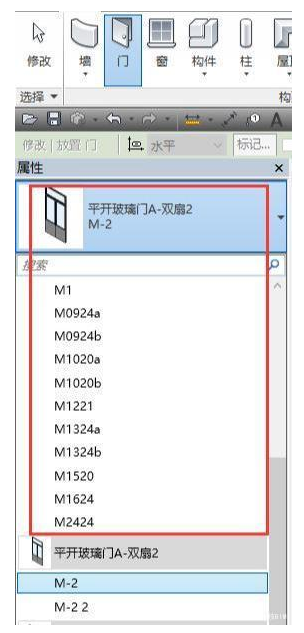

    设置完成，点击生成族类型。生成完毕后可在门窗下查看是否已成功生成类型，如下如所示。

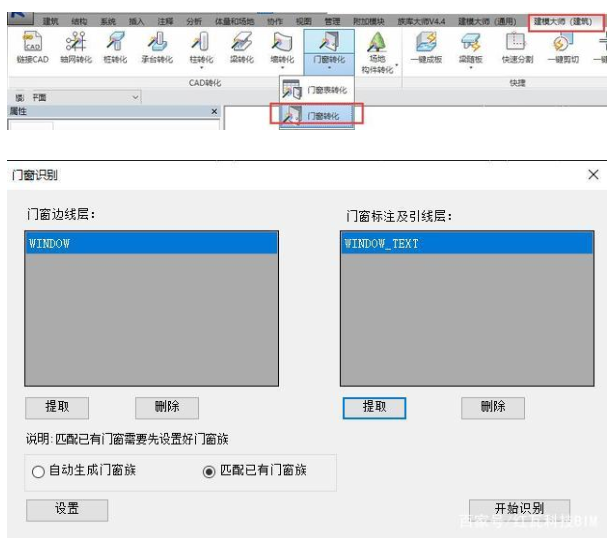

    接下来，点击门窗转化功能，根据提示分开提取门窗图层与门窗标注层，在设置中点选“匹配已有门窗族”后开始识别。

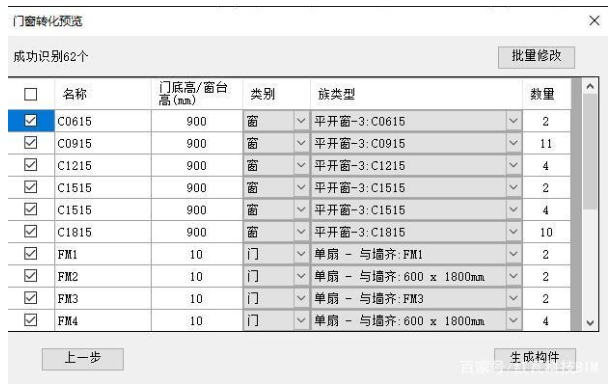

    下图为识别完成的对话框，可以看到根据已有名称已经自动将门窗的族类型匹配完成，不用再手动选择了。若对门底高度和窗台高度有调整需要的，可以手动修改参数，或通过右上角的批量修改来一次性修改。

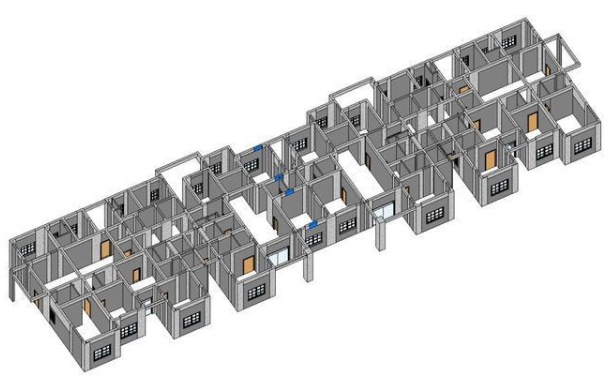

    参数调整完成，点击生成构件，下方为门窗转化完成的效果。

    看完教程，你学会了吗？动手实践一下，让建模工作变得高效，有意思起来！
