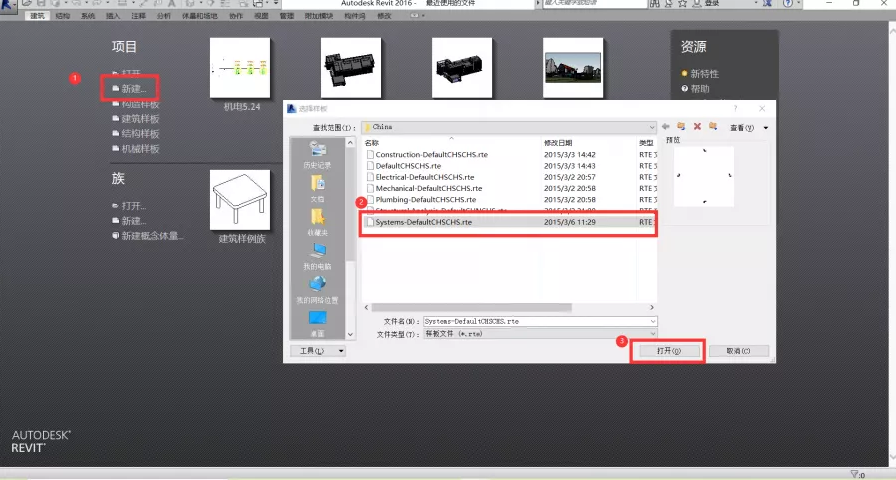

1、新建项目。点击新建→浏览→选择最后一个样板→打开→确定。

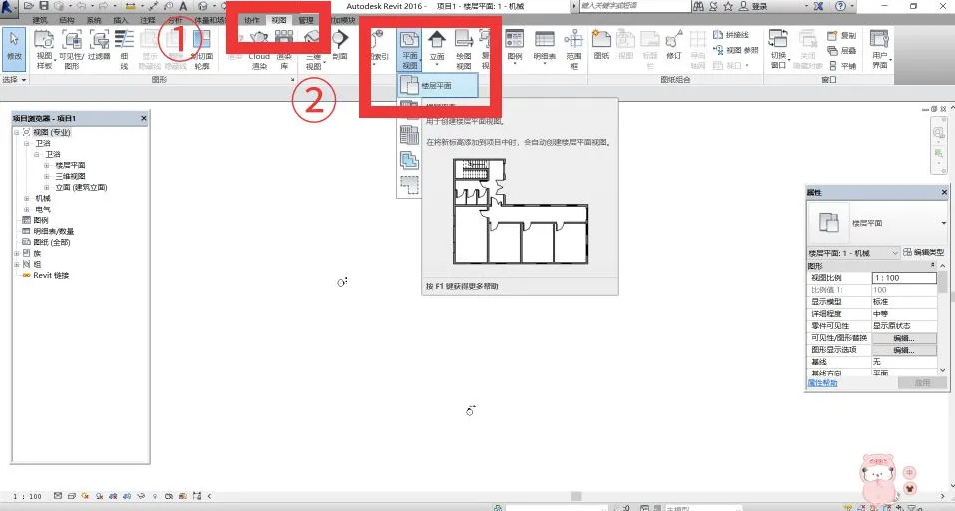

2、创建楼层平面，以给排水为例。首先点击视图，然后点击平面视图，再点击楼层平面。

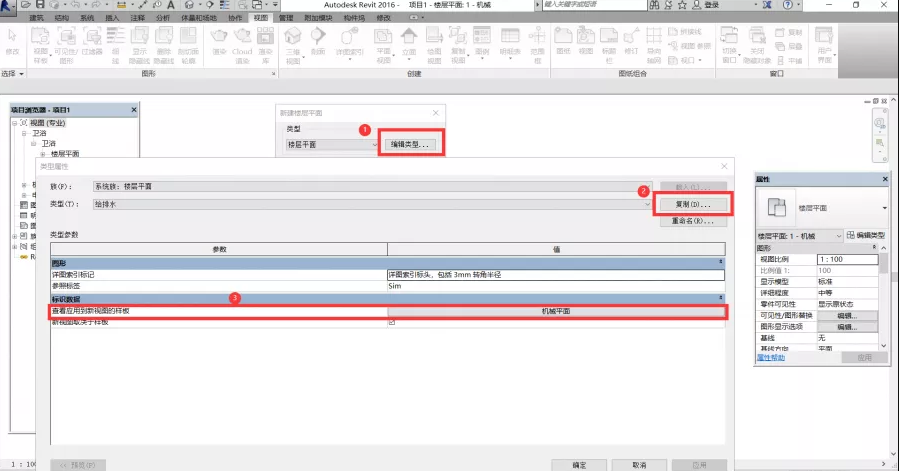

3、弹出新建楼层平面对话框，点击编辑类型，弹出类型属性对话框，点击复制后重命名为给排水，再点击卫浴平面。
4、弹出的对话框中，名称选择卫浴平面，修改子规程为给排水，点击应用后再点击确定，在项目浏览器中就显示给排水的楼层平面视图。

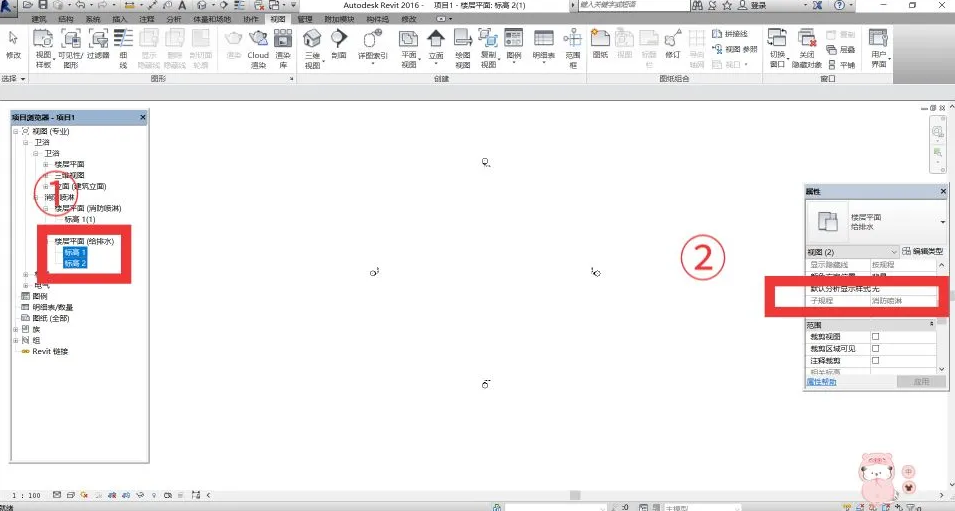

5、使用相同的方法创建消防喷淋的楼层平面，会出现消防喷淋楼层平面与给排水楼层平面相连在一起时，可以全选楼层平面（给排水）的标高，在属性样板中修改子规程为给排水。

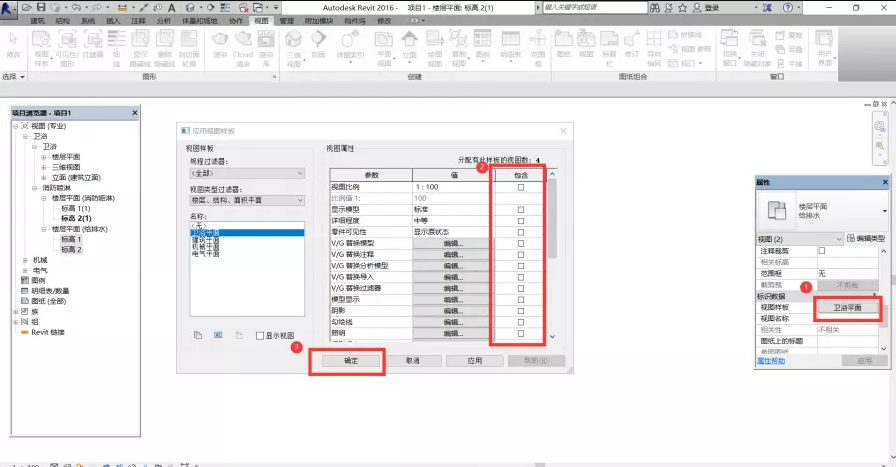

6、当属性样板中子规程无法进行修改时，首先在属性样板中选择视图样板<卫浴平面>,弹出的应用视图样板对话框中取消全部打钩的选项，点击确定。在项目浏览器样板中楼层平面(消防喷淋)与楼层平面（给排水)就不会相连在一起。
7、创建立面视图。项目浏览器样板中在卫浴的立面（建筑立面）的东-卫浴点击鼠标右键，然后在选择复制视图，点击复制。

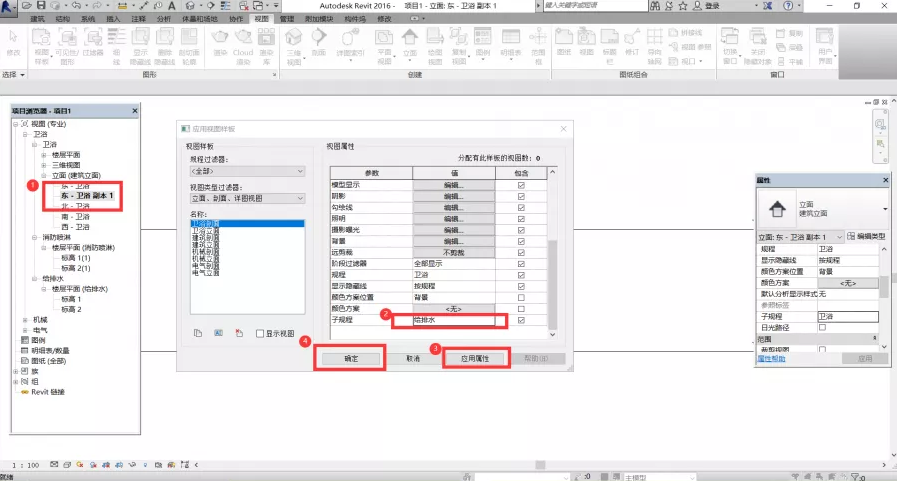

8、立面视图复制完成后，在新复制的立面视图上点击鼠标右键，选择应用样板属性，修改子规程。

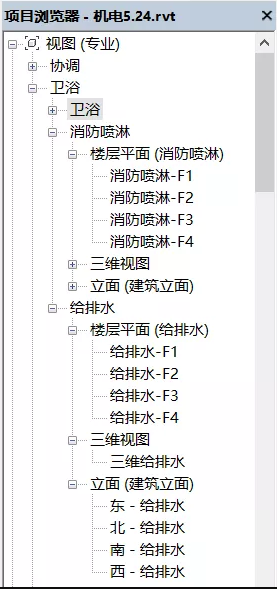

9、使用相同的方法创建北、南、西立面和三维视图，最后根据要求重命名视图。
