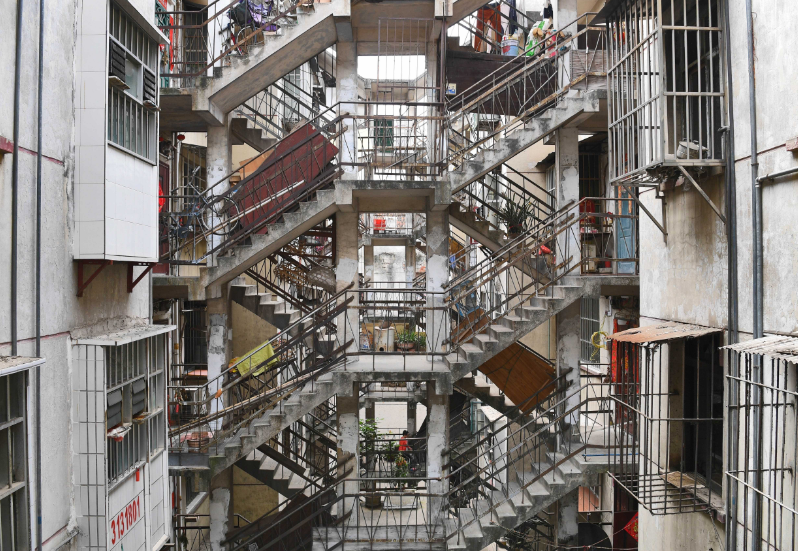

剪刀式楼梯，是一种每层有两个出入口实现可上又可下的消防楼梯属特种楼梯，其好处是输出量倍增，保证意外逃生输出量。
它是将一个楼梯间从中隔开，一分为二，里面各设置一组没有拐弯的跑直楼梯，即一个梯段就直接从本层通到了上一层。而这两组梯子的倾斜方向又正好相反，一组向右侧，一组向左侧，从侧面看，叠合在一起就如剪刀一样，故名剪刀楼梯，也有称其为叠合楼梯或是套梯。
剪刀式楼梯就是两个梯段如两片剪子似的以中轴一上一下而成x形两梯段互不相干的布置形式。用来解决大量人流的疏散，而上下互不相干。它与双连对折式楼梯的相同处，是在二、三层的楼梯各自有独立的出入口；也是在同一位置作跃层布置，充分利用空间。而它的不同处是采用直上式单线上、下。不能像双连对折式可利用合用休息平台交叉上下。实际上若双连对折式楼梯的布置不是对称的话，即左上行段转180。布置，在右边时成双连对折交叉式。在平台中间沿楼梯段方向用隔断隔开，就变成直上二段剪刀式楼梯(带平台的剪刀式楼梯)，但所占的面积就比直上式剪刀楼梯要多。

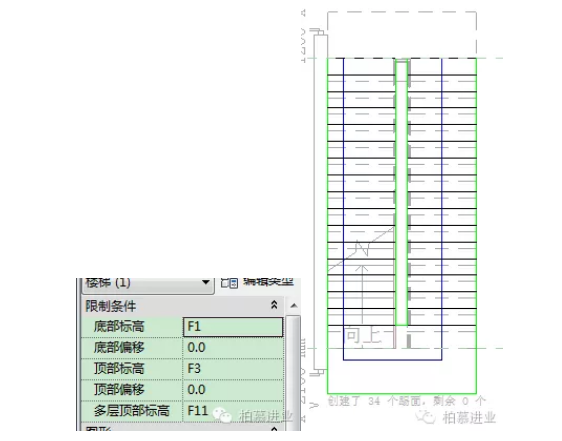

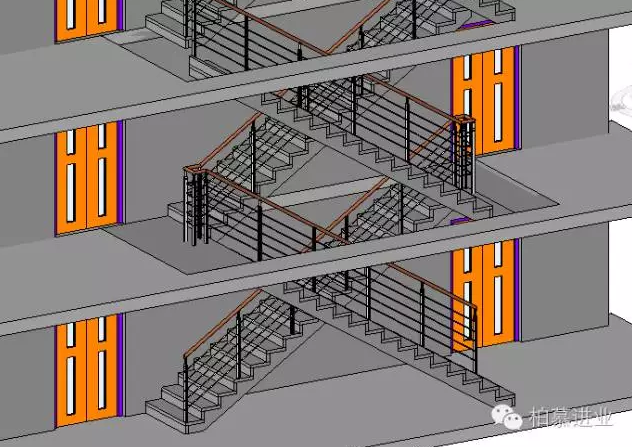

1）想要绘制如图1这种楼梯首先把标高建起来,我做的以11层为例,进入平面一层,画一个整体式楼梯,设置如图2；
图1
图2

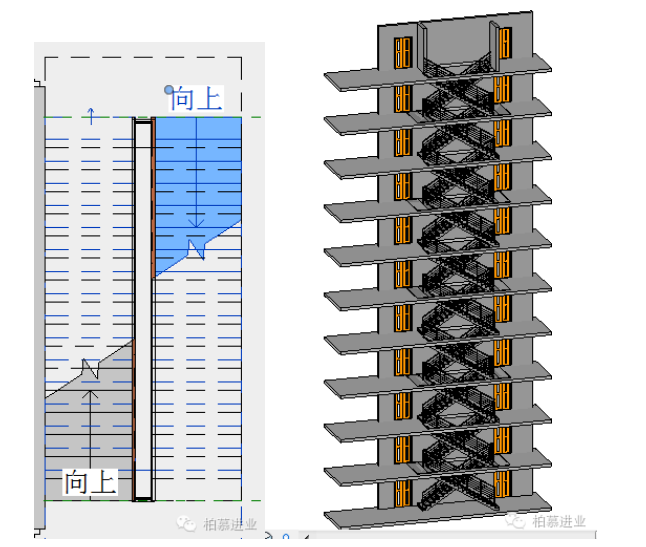

2）完成后把画好的楼梯相对楼梯垂直中心线镜像,再把垂直镜像相对水平中心线镜像,把垂直镜像删掉,把外扶手删掉,因为靠墙的一边我们不需要扶手.把内扶手修整一下如图3；
图3

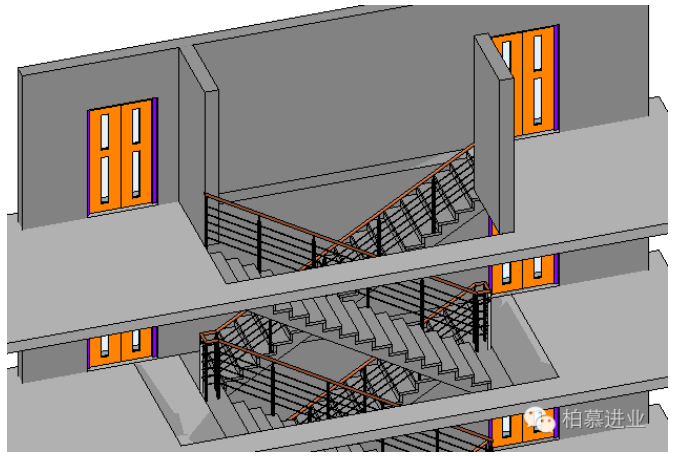

3）再给第一次添加楼板,墙,门和竖井.切记在最上面一层要加两堵小墙,防止人掉下去，如图4。
图4
