1、添加表面填充图案
当在制作一些详图时会出现填充区域的填充样式或是在使用材质截面填充时，填充样式不够的情况。

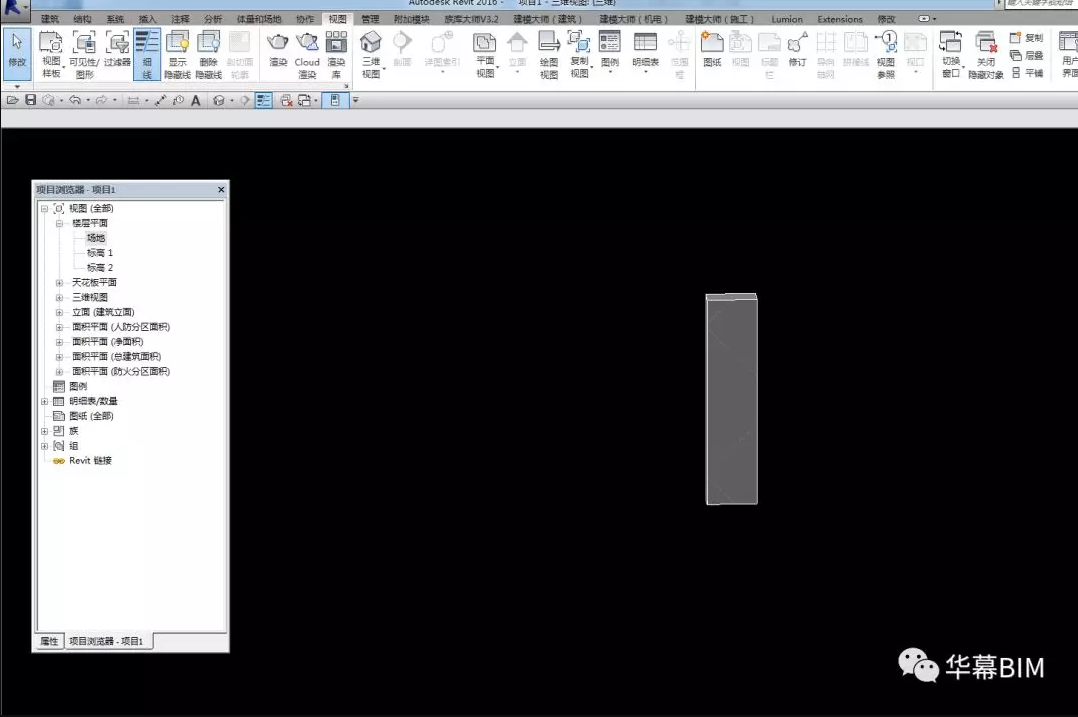

或者是比例大小不合适，又无法改变它的比例大小使得填充样式符合我们的所需，如下图：

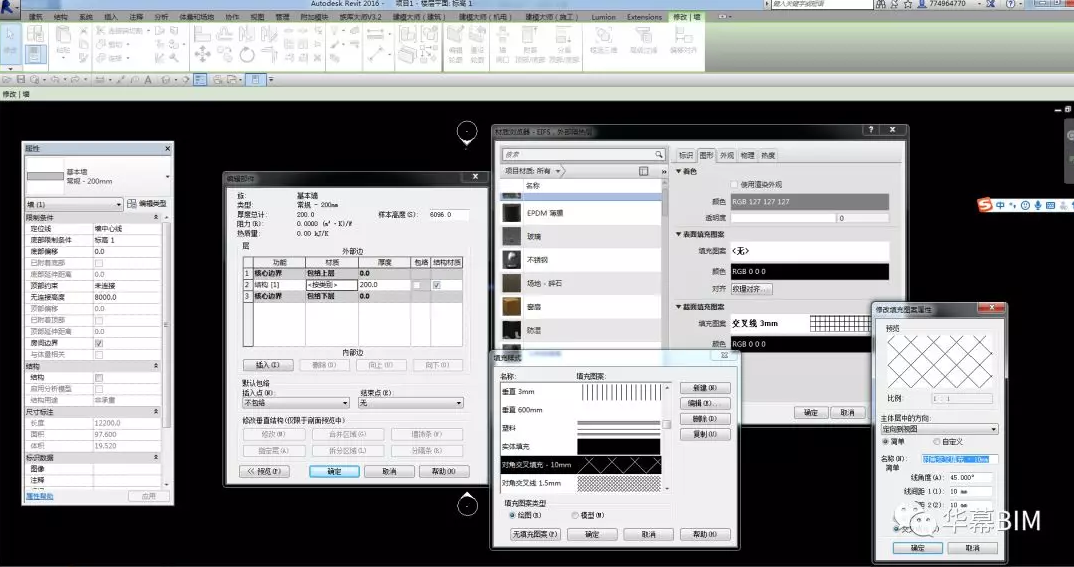

这时候我们就可以通过载入PAT文件来增加revit软件中的填充样式图案，通过下图的操作方法进入：

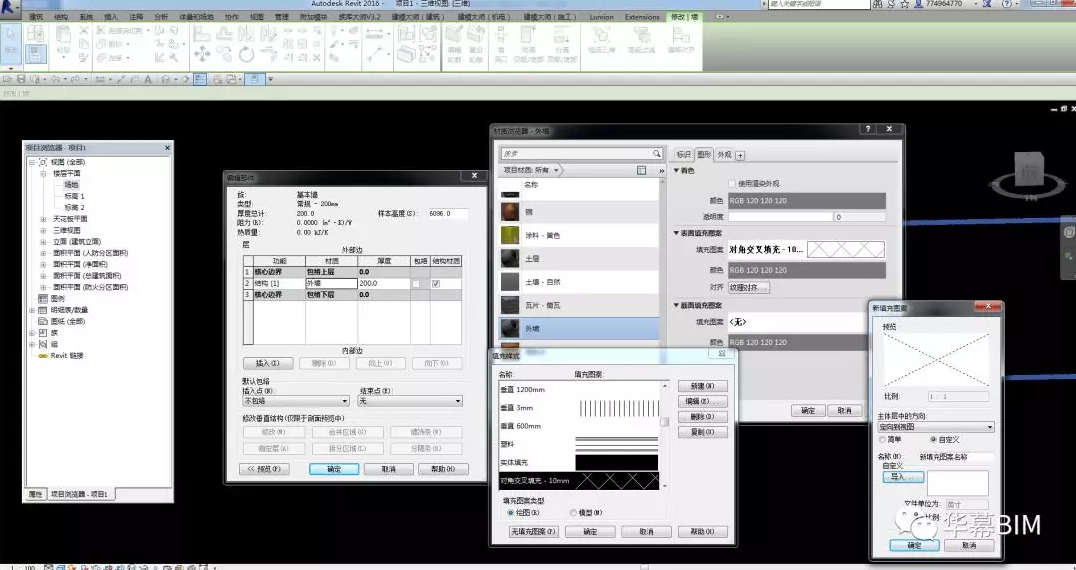

第一步：新建——导入。
第二步：搜索找到计算机上文件类型为PAT的文件，
如果你使用的电脑安装了许多绘图软件，这样你可以使用很多软件自带的PAT文件。
如果只是安装了Revit，也可以搜索出revit中自带的PAT文件。
如果依然没有想要的类型，可以通过PS软件绘制出PAT图片

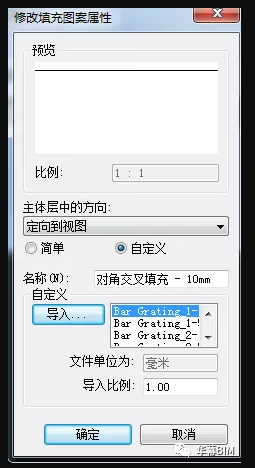

第三步：设置需要图案填充比例，也就是调整详图的密度。
第四步：单击确定，填充图案导入完成。
还可以贴图，作为填充图案。
2、如何把墙纸图案放大并添加到墙体上。

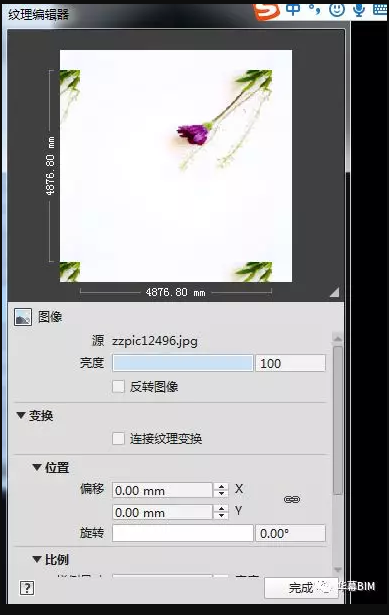

第一步：进入材质浏览器对话框，选择要修改的贴图材质，进入纹理编辑器对话框；
第二步：选择要贴图的图片，可以进行上下左右移动改变图片位置，还可以通过调整比例改变图片大小。
注意：1、想向左移动在X方向需要输入正值，右边则输入负值；Y方向向上需要输入正值，向下移动需要输入负值；

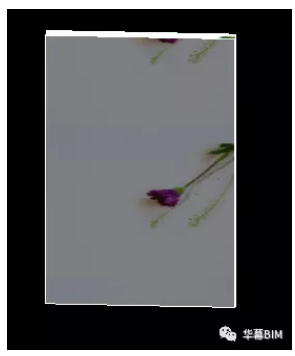

第三步：调整完成后，单击完成，即上图。
