“视图名称”与“图纸上标题”的区别

问题：如何区分“视图名称”与“图纸上的标题”的区别？

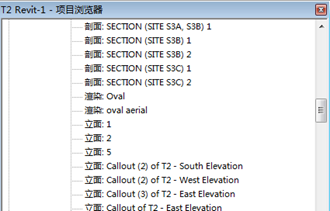

(1)“视图名称”指的是视图的命名，它显示在左面的“项目浏览器”中，如图1所示。

图-1

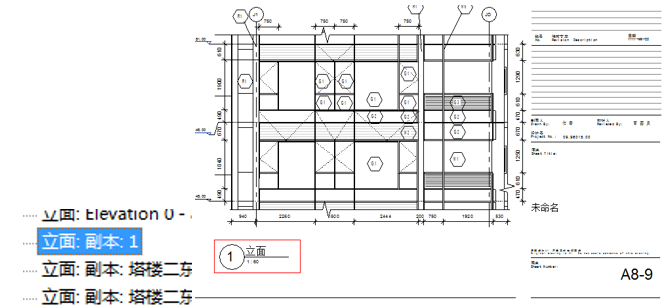

(2)如果将视图拖拽到图纸上后，在未做任何改动的情况下图纸上显示的标题和视图原有的“视图名称”是相同的，如图2所示。

图-2

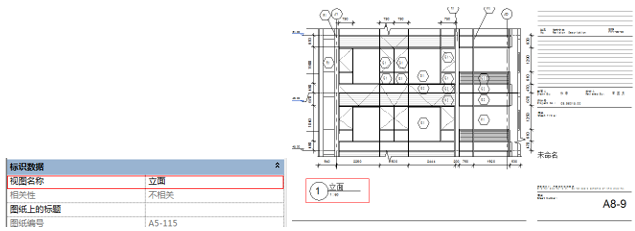

(3)点击视图名称在“属性”中将“视图名称”改为“立面”，那么项目浏览器中相应的视图名称也发生改变，如图3所示。

图-3

(4)此外更改图纸上的标题，左面项目浏览器中相应视图名称不发生变化，但图纸上的标题发生改变，如图4所示。

图-4

(5)“视图名称”具有唯一性，也就是说不能有两个相同的视图名称，而不同视图的“图纸上的标题”可以相同也可以不同。

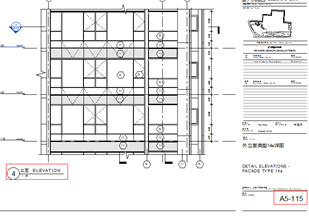

(6)在图纸A5-115和图纸A5-110中，两个不同的视图显示了相同的名称“立面 ELEVATION” ，如图5所示。

图-5
