问题：我的墙定位线是核心层中心线，现在要标注墙偏移如何简便标注呢？

遇到上述问题大家可能想到的办法是用TAB键去选择墙的内外边缘。其实有更简便的方法。如图-1

图-1

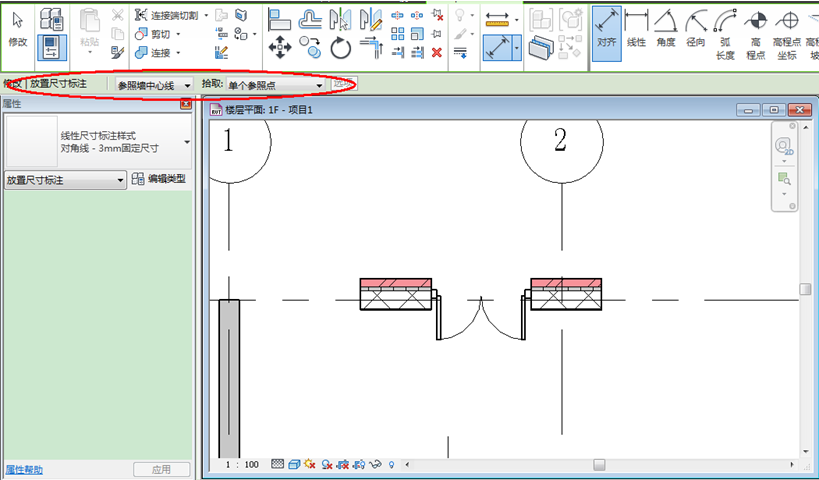

红色框选部分是选项栏，当使用对齐尺寸标注的时候自动激活。大家可能平常没怎么注意到它，但是它往往能帮我们节约很多时间。

在图-1中我们只需要在选项栏中把“参照墙中心线”更改为“参照墙面”即可，这样在标注时系统会首选捕捉墙面而不是墙中心线了。

拓展：

当我们进行门窗的尺寸标注的时候我们其实妙用选项栏也可以节约大量的时间。

图-2

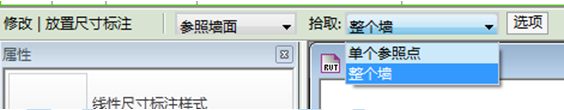

如图-2，当把拾取由“单个参照点”更改为“整个墙”以后我们可以发现右侧的“选项”按钮被点亮了。点击选项按钮，在弹出的对话框中设置好我们所需要标注的选项后点击墙身即可标注了。效果如图-3

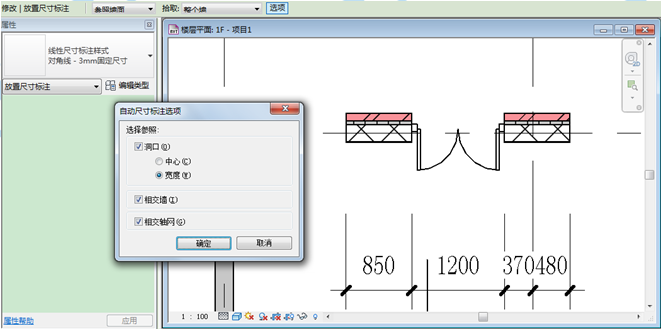

图-3
