Revit技巧 | Revit教程:Revit视图样板的技巧应用

发布于:2024-09-30 10:52:29
169人 分享

问题:在实际项目应用中是否碰到过这样的情况,在绘制楼梯详图时,有些墙、楼梯无法显示,但在视图可见性里查看是打开的没有问题,没有被隐藏,而在视图控制栏里显示隐藏的图元视图里是能看到灰色的图元的?

在实际项目中会经常碰到这样的情况,我们一般会去可见性里看看,但也要注意是不是视图样板捣的鬼。

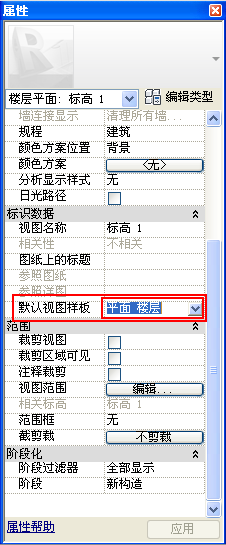

(1)进入楼层平面的视图属性对话框,可以找到“默认视图样板”项,如图1所示。




图-1

【注意】视图样板是视图属性(例如,视图比例、规程、详细程度以及可见性设置)的集合,对于视图类型(例如,平面和立面)来讲,这些属性是公共的。为样板中的各个属性指定值。可以排除视图样板中的属性。在应用视图样板时,被排除的属性不需要值,也不会被替换。

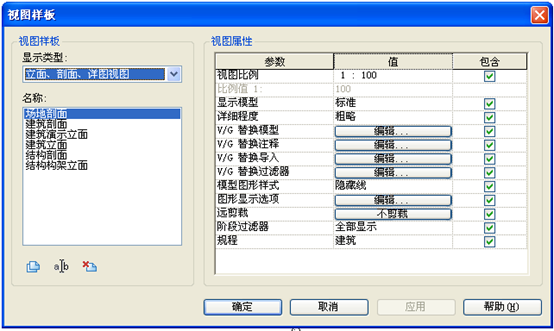

(2)将已定义的视图属性集应用于特定的视图。例如,如果有个平面视图显示了家具布局,您可以为该类型的平面视图创建具有所需的视图属性的视图样板。如果创建需要与家具平面具有相同属性的其它平面视图,则可以使用同一个视图样板,如图2所示。



图-2

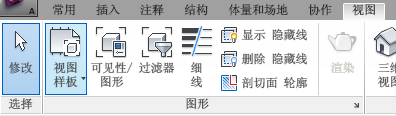

(3)打印或导出视图或项目之前,使项目视图的外观符合标准。要执行此操作,可以先定义一个默认的视图样板,然后再将其同时应用于多个视图,如图3所示。


图-3

(4) 项目视图和视图样板之间没有链接。当样板进行修改时,所有从该样板创建的视图均不会自动更新。可以重新应用修改过的样板,以替换先前的视图属性设置。

(5)所以只要应用一下其他的视图样板,就会让你想要的构件图元无处藏身了。
