对于使用虚线或者点画线等作为线型的管道，用户可以再线型图案中定义需要的线型，然后在管道系统类型属性中，编辑图形替换，使用自定义的线型作为填充图案。但是由于线型图案的设置中不支持字母或者符号，因此，用户无法直接用字母表示管线的用途。

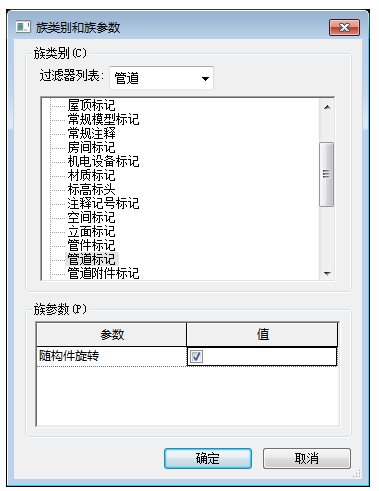

1.使用“公制常规标记.rft”模板新建一个族，点击打开族类别和族参数对话框，选择“管道标记”作为族类别，并勾选“随构件旋转”。勾选它的目的是使该标记一直与管道垂直，如图所示。

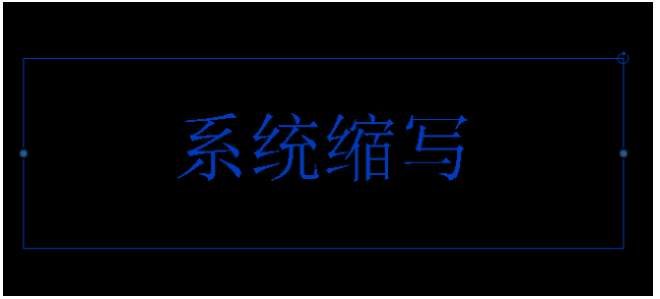

2.删除已有文字，在创建选项卡中点击“标签”命令，在图面中选择一个点放置标签。

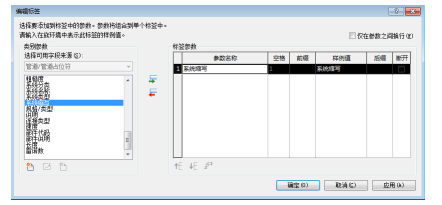

3.编辑标签对话框中，在类别参数中选择“系统缩写”，添加到标签参数中，点击“确定”完成标签的创建，如图所示。
4.保存该族文件，然后点击将其“载入到项目中”。

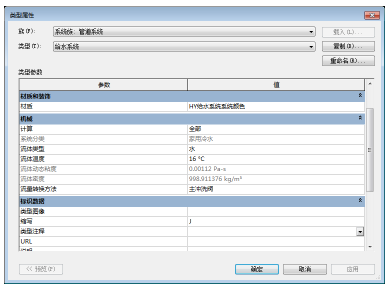

5.选择需要标记管道的系统，编辑其类型属性。将需要使用的标记字母写在标识数据下面的缩写参数的值里。例如，这里家用冷水系统使用字母“J”作为线型标识，如图所示。

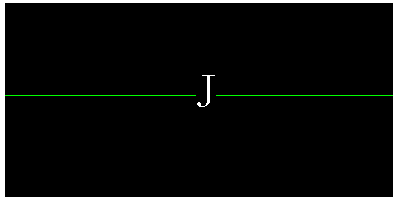

6.使用标记命令，在选项条上取消勾选“引线”，标记管道，如图所示。
