钢结构厂房BIM模型搭建的一般顺序：

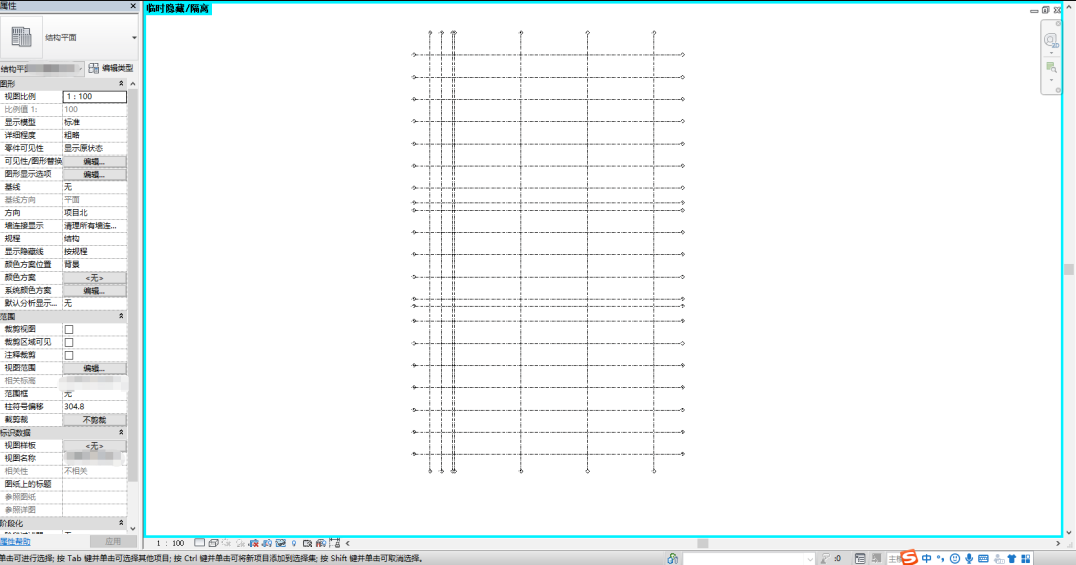

1//建立项目基点坐标轴网

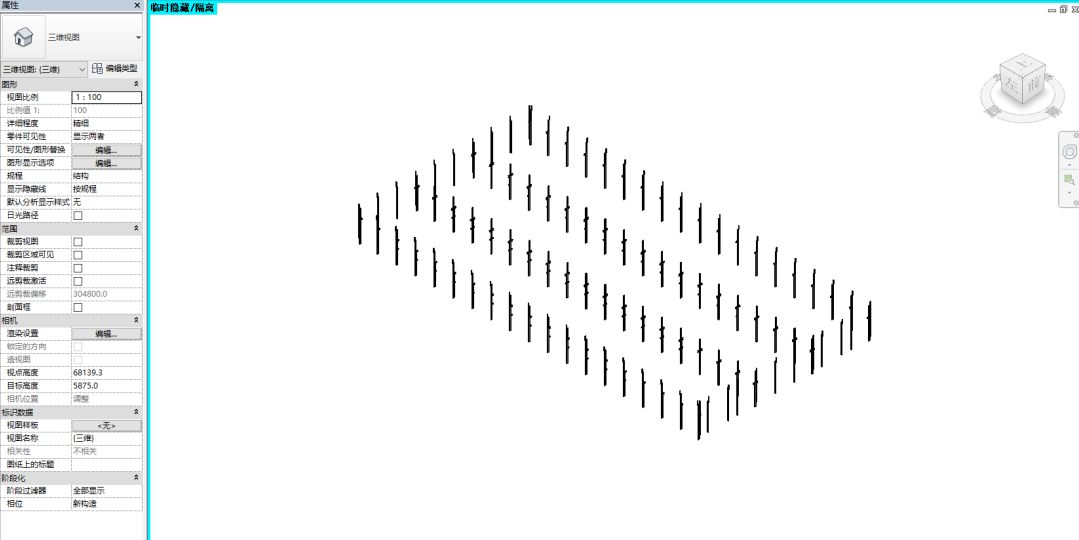

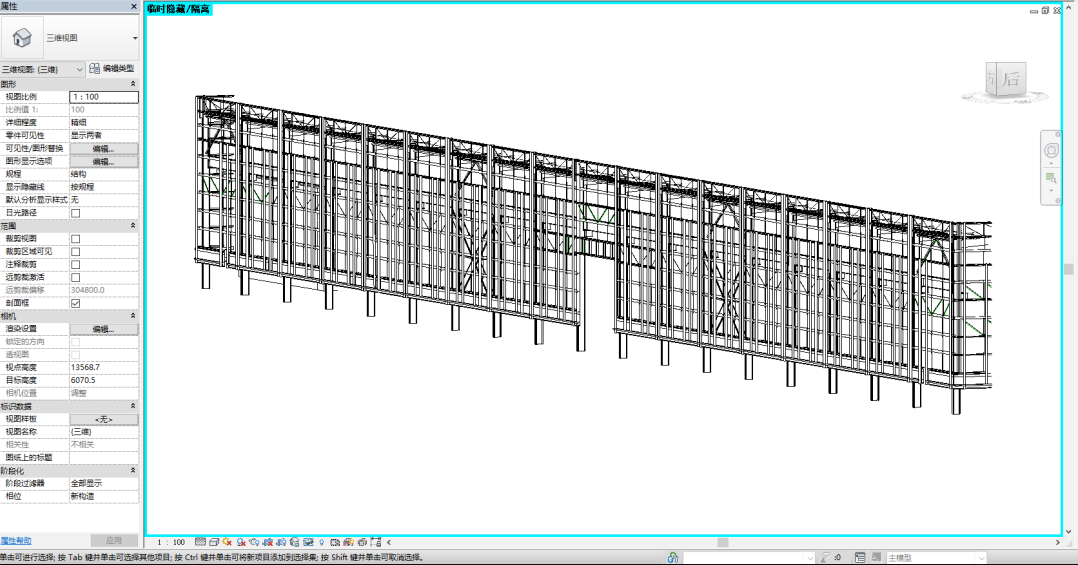

2//建立钢柱

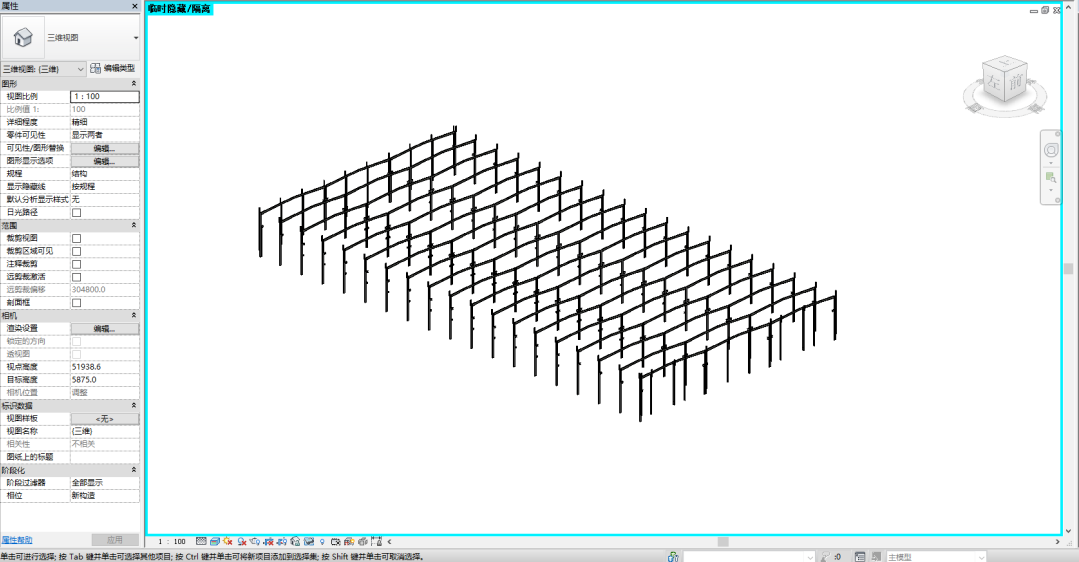

3//建立屋面梁

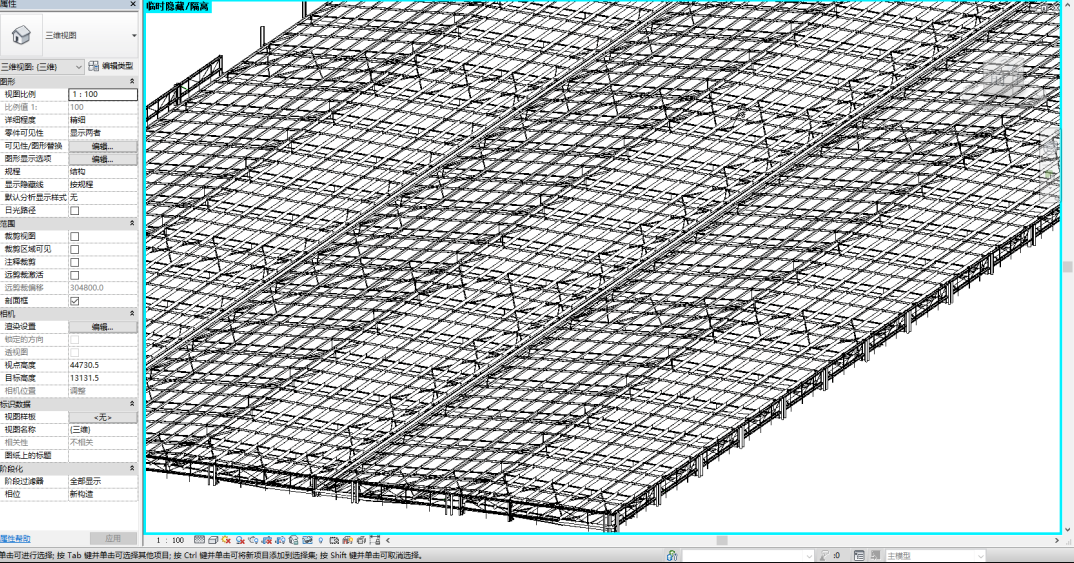

4//围护结构，分屋面与墙面围护体系

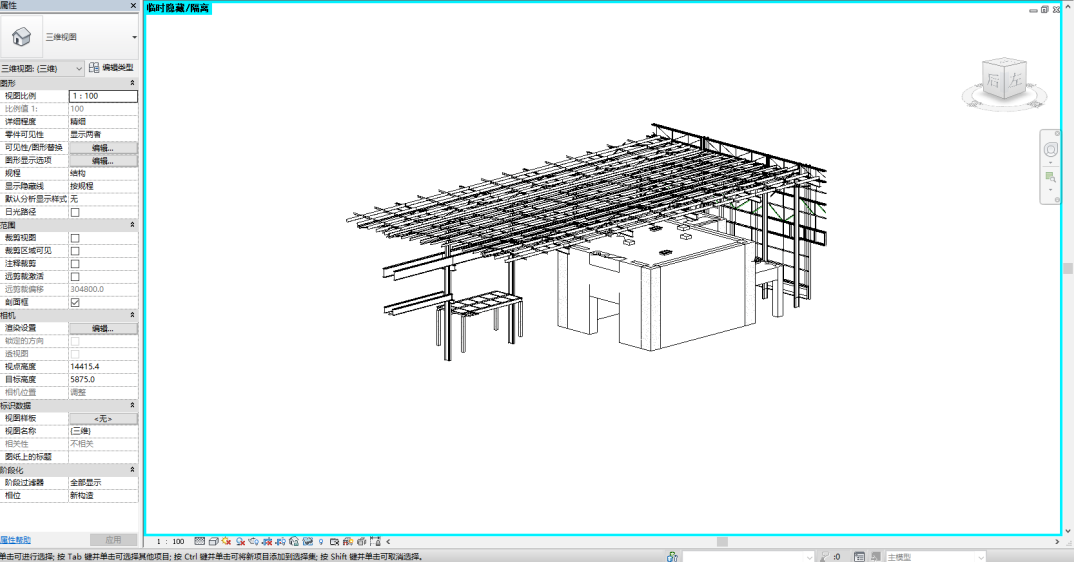

5//辅助结构
钢结构厂房的屋面一般都带有一定的坡度，放置檩条的标高每一根都不一样，这就需要我们在绘制时需要特别注意确保每一根檩条都能在相应的标高上，而且要确保坡度与钢梁的坡度一致。
根据实际项目的运用经验，我们通过建立参考平面并设置工作平面的方式进行屋面檩条的绘制。具体操作如下：

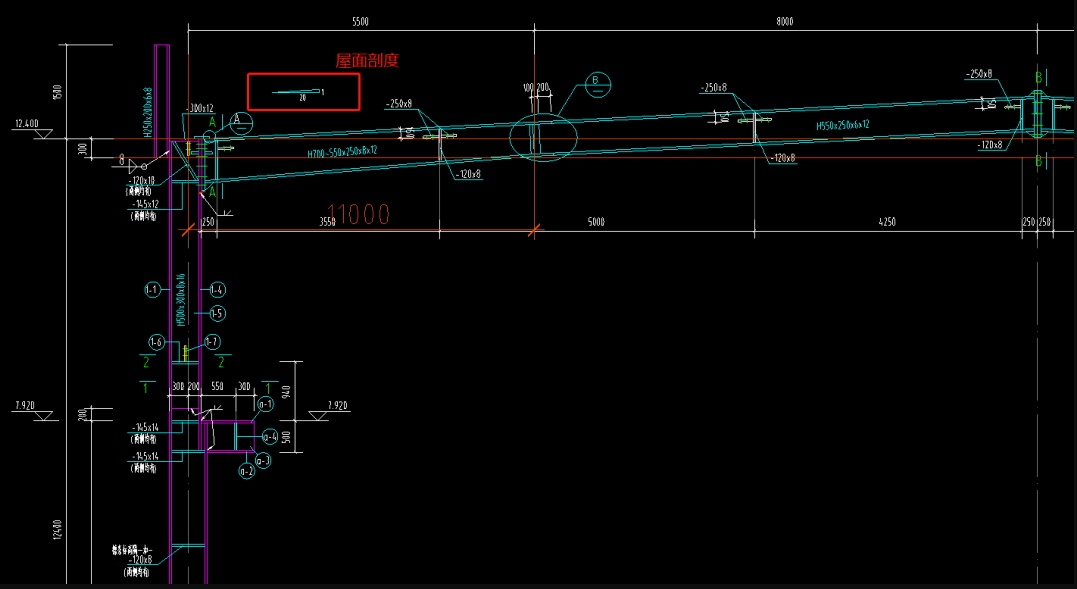

首先我们要确定屋面梁的坡度，因为一般情况下钢结构厂房的屋面梁以变截面梁为主，如果在Revit中没有相对应的族文件，就需要我们根据图纸建立屋面梁族文件，而建立的梁文件通常就会把坡度问题考虑进去，为后续绘制檩条时提供了建模依据与基础。

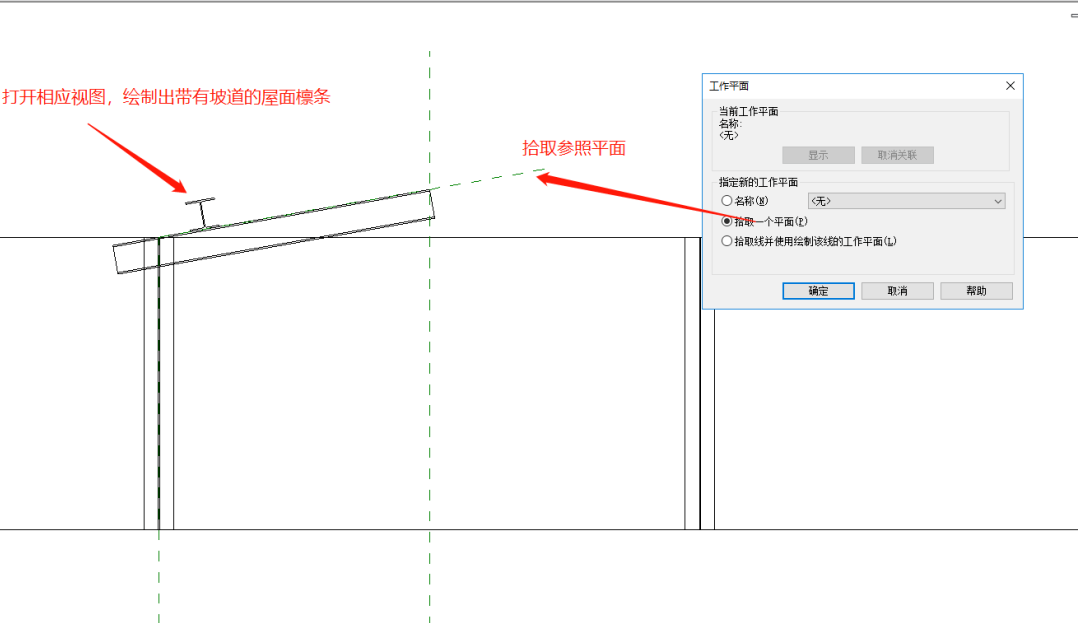

檩条绘制具体操作：以屋面梁上翼缘为参照，绘制参考平面，并设置工作平面，进入到相应的平面视图。这样我们就可以在此工作平面绘制出与带有坡度的檩条，如檩条所处平面坡度一致，剩余檩条通过在已设置工作平面的基础上进行复制或镜像复制即可。
其中拉条与系杆可以利用类似方法进行创建。
最后，希望此次建模思路的分享能够给大家在使用Revit软件建立钢结构厂房模型时提供一些参考，不足之处欢迎指正。
