1、三维斜屋顶

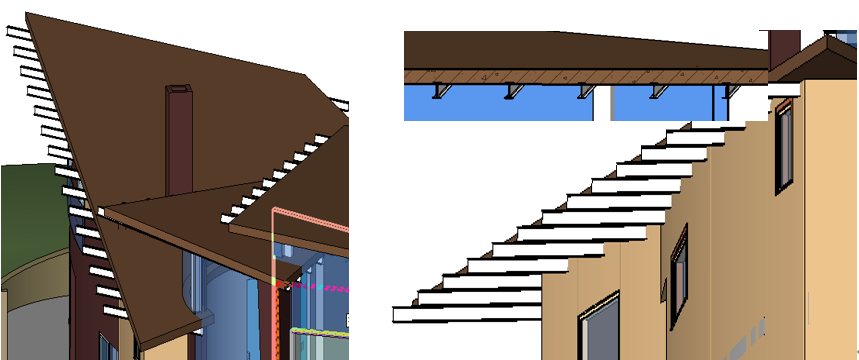

问题：某屋顶（如图1）具有三维斜度，也就是说并不是相对于一个面倾斜，这时如果用"拉伸屋顶"来做，找不准定位的立面，应该如何创建此类屋顶呢？

图-1

用“迹线屋顶三点成面”命令，并取消定义坡度完成创建；找到坡屋顶上任意的三点标高，利用修改子图元命令编辑屋顶；利用放置体量命令将体量放置在创建好的屋顶上，再利用面屋顶命令生成屋顶；最后用空心体量（内建屋顶体量）剪切出自己所需要的形状。

2、屋顶上的工字钢梁

问题：屋顶上的梁位于屋顶的下面，由于屋顶具有空间斜度，梁不好放置上去，该如何创建此钢梁？

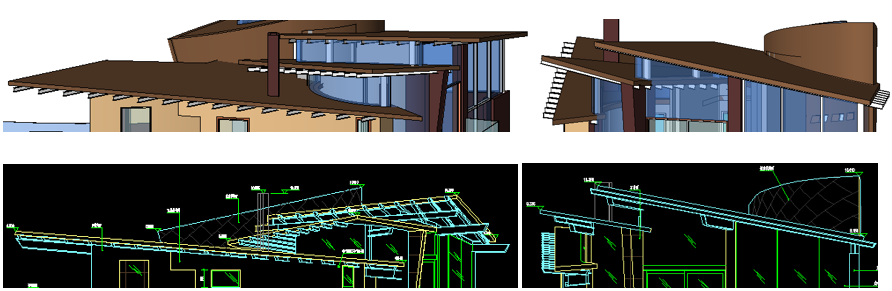

复制一个屋顶后把它变成玻璃斜窗，然后设置玻璃斜窗的类型属性把幕墙嵌板设置为“空系统嵌板：空”，这样在三维上就会只显示竖挺，最后再把竖挺替换为所需要的就可以了，完成如（图-2）所示。

图-2
