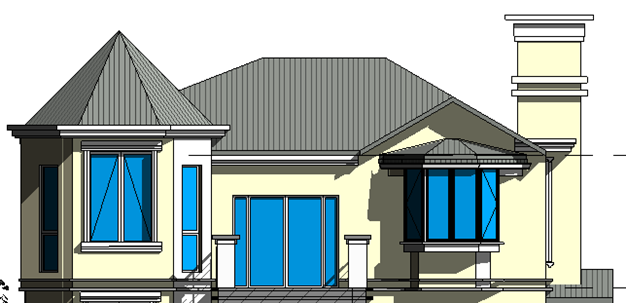

问题提出：如下图所示的带有八角形突出的屋顶应如何生成呢？

(1)首先我们绘制其它屋顶的轮廓线用迹线屋顶：

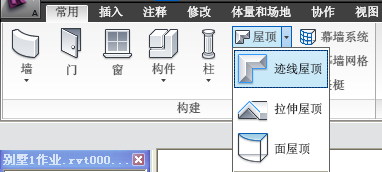

点击常用工具栏屋顶边的三角下拉按钮——迹线屋顶。如下图：

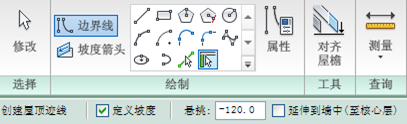

然后选择进入我们需要绘制的相应的标高平面，用拾取墙来创建屋顶迹线。根据CAD原图设置他的定义坡度和悬挑值。如下图：

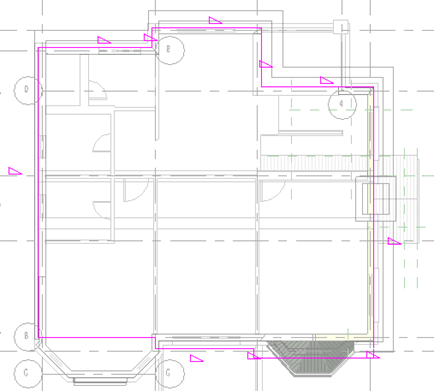

根据上面所说的绘制完成屋顶轮廓，  因为我们还要绘制八角屋顶所以我们可以把坡屋顶左下方稍微绘制长一些。如下图：

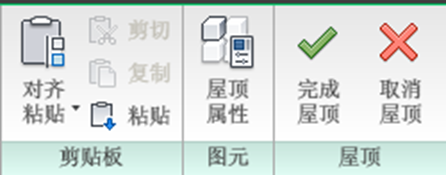

绘制完以后我们点击完成屋顶，如下图：

(2)我们开始绘制八角屋顶。

同样按照上面所说选择迹线屋顶来绘制。选择用【多边形】来绘制，因为我们绘制的是八角屋顶所以更改下面的边数为8。如下图：

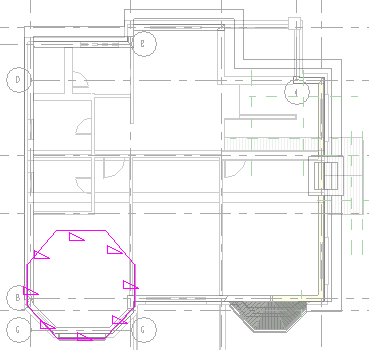

按照CAD原文件绘制出八角屋顶如下图：

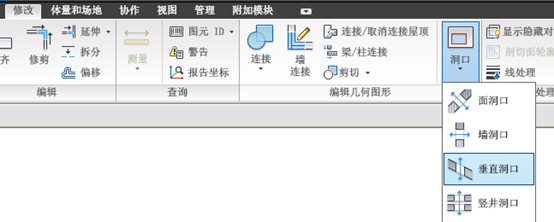

点击完成屋顶，因为我们上面把坡屋顶画长了一些所以我们可以对他进行开洞，点击修改面板下洞口下拉三角按钮选择垂直洞口。如图：

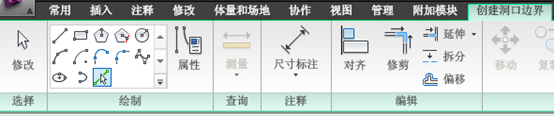

点击坡屋顶进入绘图模式。用拾取线命令如图-1依次选择两边所需要开洞的线如图-2绘制一个闭合区域点击删除按钮，这样就删除了我们在绘制坡屋顶时拉长的地方。

图-1

图-2

然后在点击完成洞口。如图：

这样我们就完成了八角屋顶和坡屋顶的绘制连接。
