在绘制坡道的时候，有一种两侧带坡度的坡道，一般我们采用楼板编辑的方式来创建。

第一种是听过添加子图元的点来创建，方法如下;

首先绘制设计所需的楼板尺寸，完成之后点击楼板，形状编辑中添加点。如图所示。

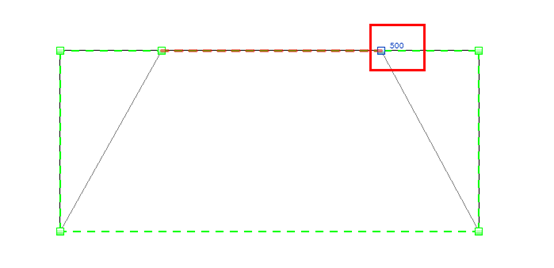

对楼板正确的位置进行点的添加并输入数据，这个数据在这里指高程，也就是将此处的位置抬高，以便形成坡度。

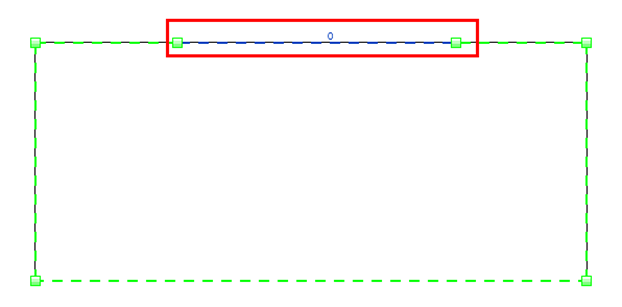

两个点都要添加为一样的位置，或者点击两点之间的线段，输入一个数据也可以。

第二种，同方法一类似，用到了添加分割线的命令，此方法是直接在楼板上绘制要分割的线段，以此来表示坡道。如图。

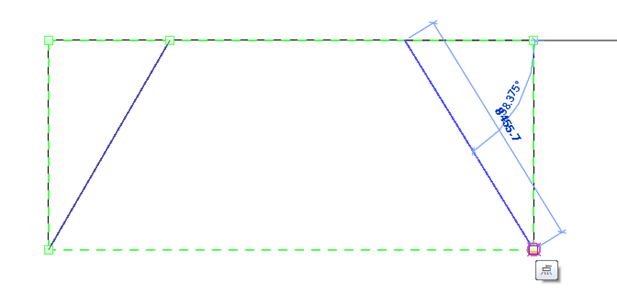

用此命令，直接可在楼板上绘制分割线，如图。

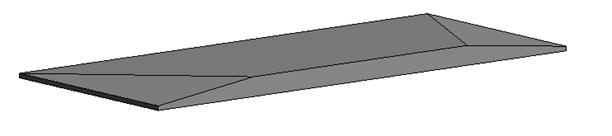

同样的，也要输入相对的高程，用来表示坡度，形成坡道。

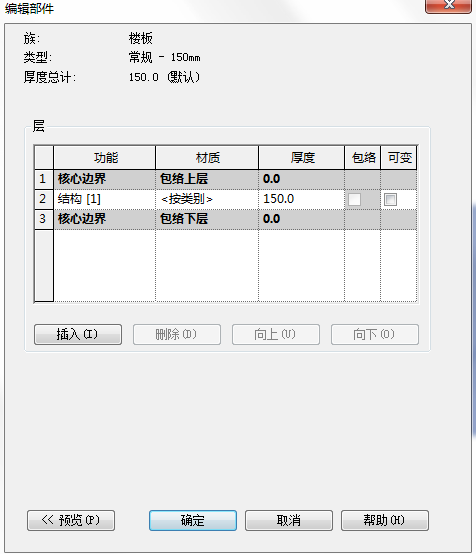

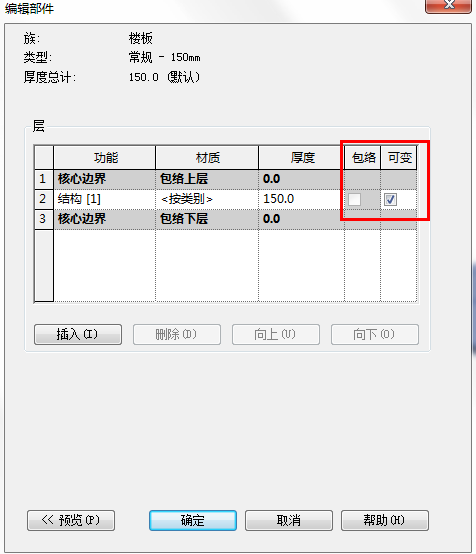

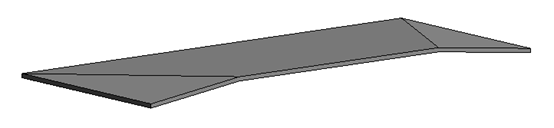

完成之后，对建好的坡道进行编辑，勾选可变选项，坡道会变成实心的，否则是空心的。如图
