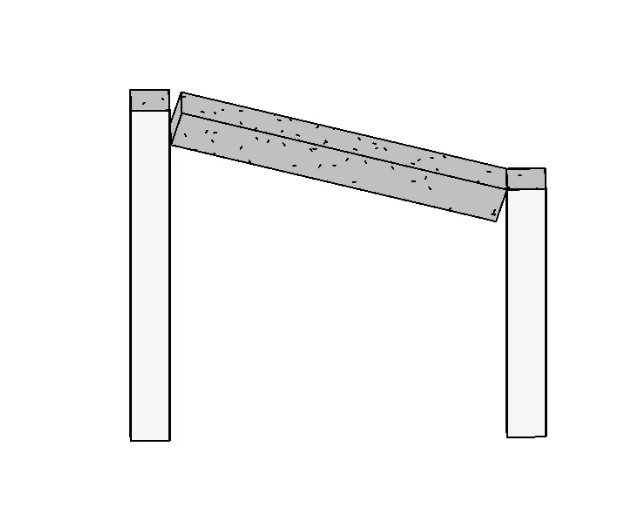

当绘制梁与柱子时，发现梁与柱子不能连接？接下来就与小编一起来解决此类问题吧。

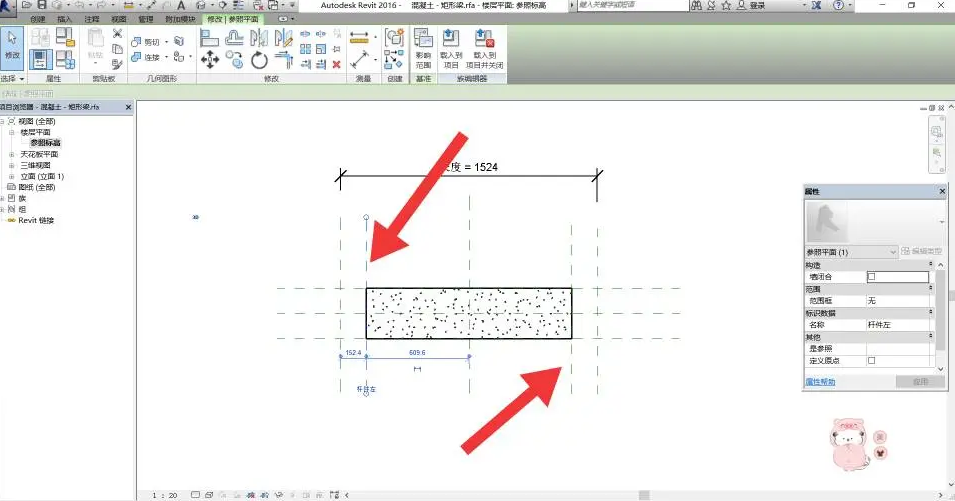

1、双击“梁”，进入编辑族的编辑环境，再点击“平面视图”，就可以查看到梁的样板存在的四个参照面，分别为，左、右、杆件左、杆件右。删除内侧的杆件左、杆件右两个参照面。

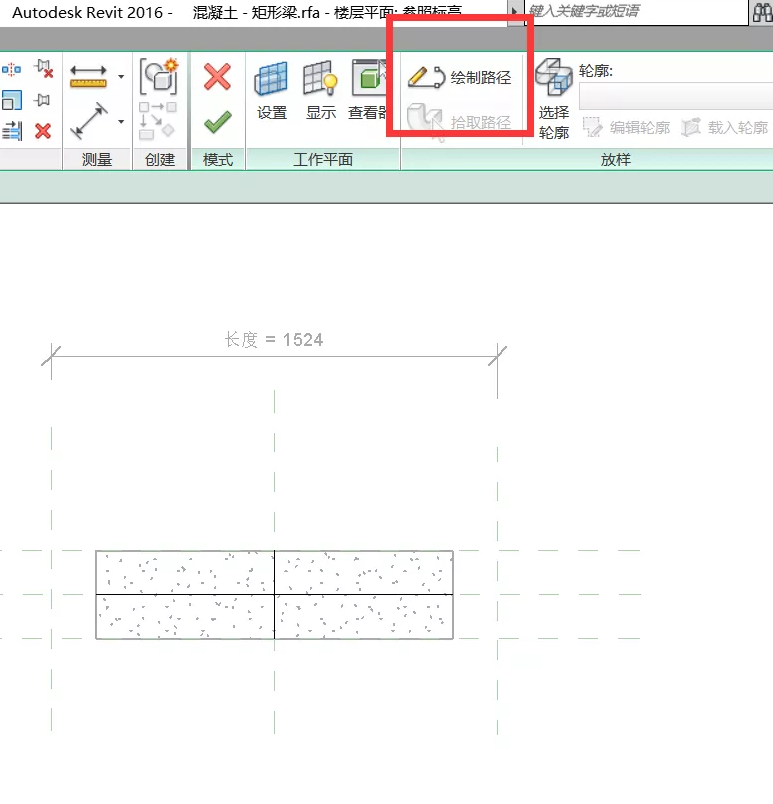

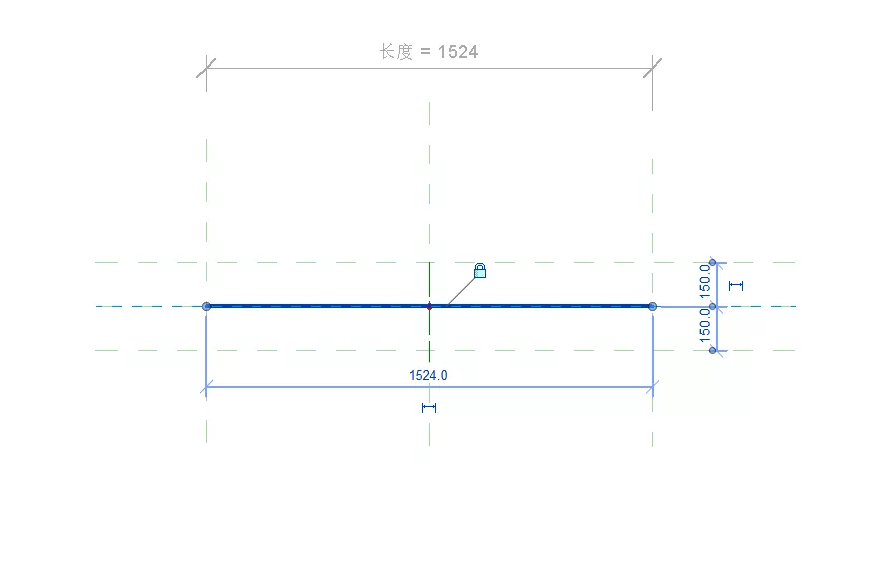

2、双击“梁”，点击绘制路径，延伸“梁”的路径至两侧的左、右参照面。点击“√”完成操作。

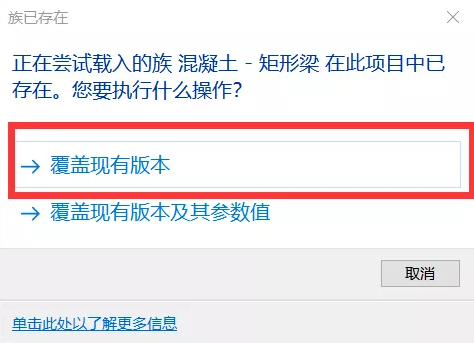

3、单击“载入到项目并关闭”载入到项目中，点击“覆盖现有版本”。
4、完成。
