大家好，瓜妹又来将更简单的操作方式分享给大家，也欢迎大家与我多交流，看完记得关注呦。
在revit建模过程中，经常会遇到因为构件高度不一致导致的部分构件在平面图中无法显示。那我们通过什么方法可以让所有构件都显示呢？一起来看一下吧。

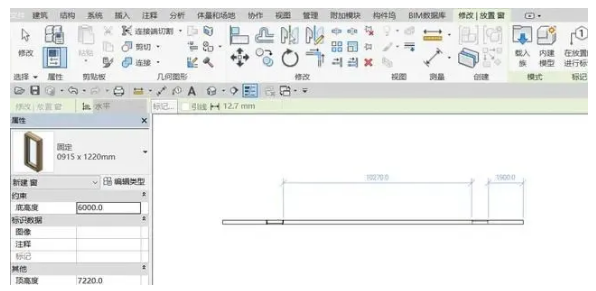

Step1.我们先绘制一面墙体，并且在不同的高度放置三面窗。
Step2.但是由于视图范围的控制，我们在平面中只能看到与剖切面相交的一扇窗，这时我们就要选择平面区域功能。

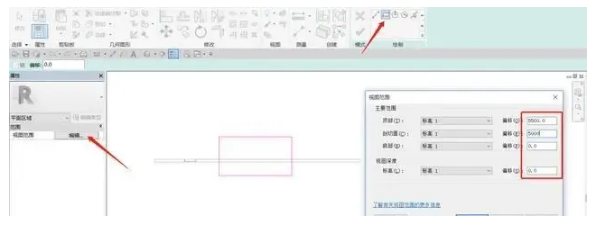

Step3.在放置窗的位置上创建平面区域，并调节视图范围，使剖切面与放置的窗相交。

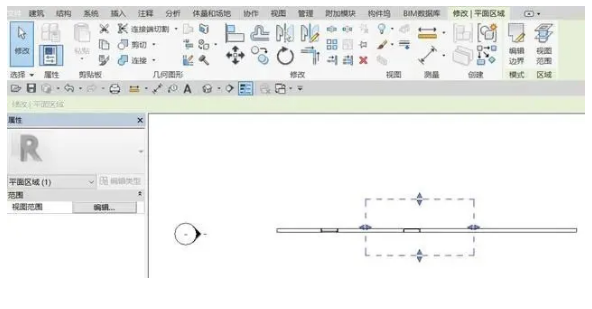

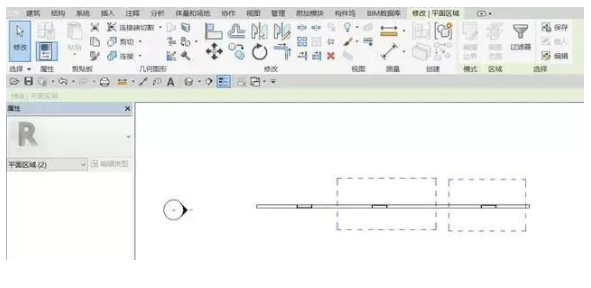

Step4.确定以后就可以在平面中看到相应高度的构件，点击绘制好的平面区域，可以进行边界及视图范围的重新设定。平面区域也可重复创建，但不能重叠。
Step5.可以使用快捷键"EH"，对平面区域进行隐藏，需要调节时可以使用显示隐藏图元命令，选择平面区域，使用快捷键"EU"命令取消隐藏。
本节内容大家学会了吗？
